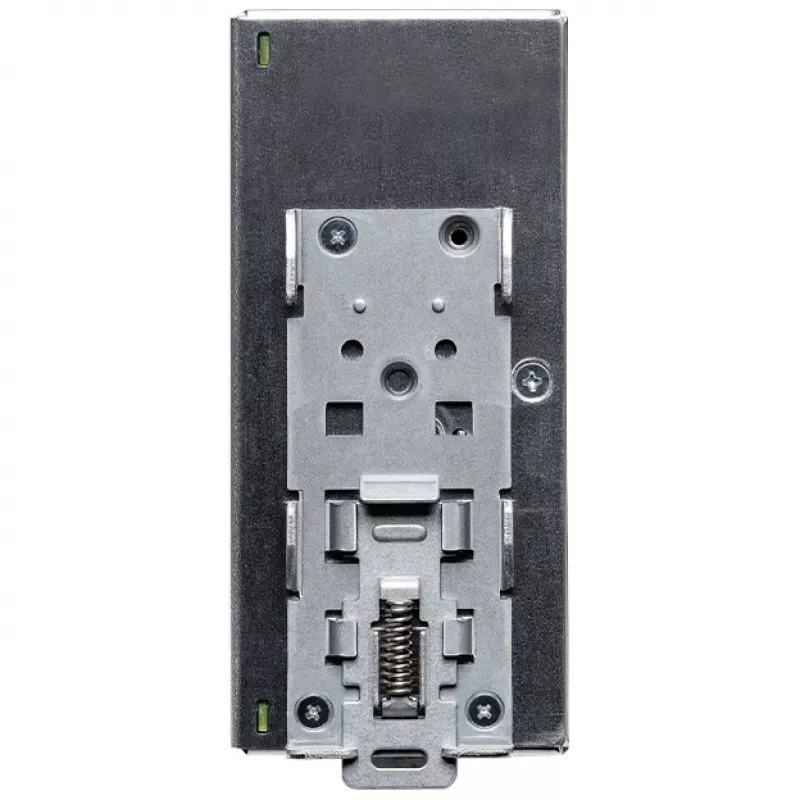

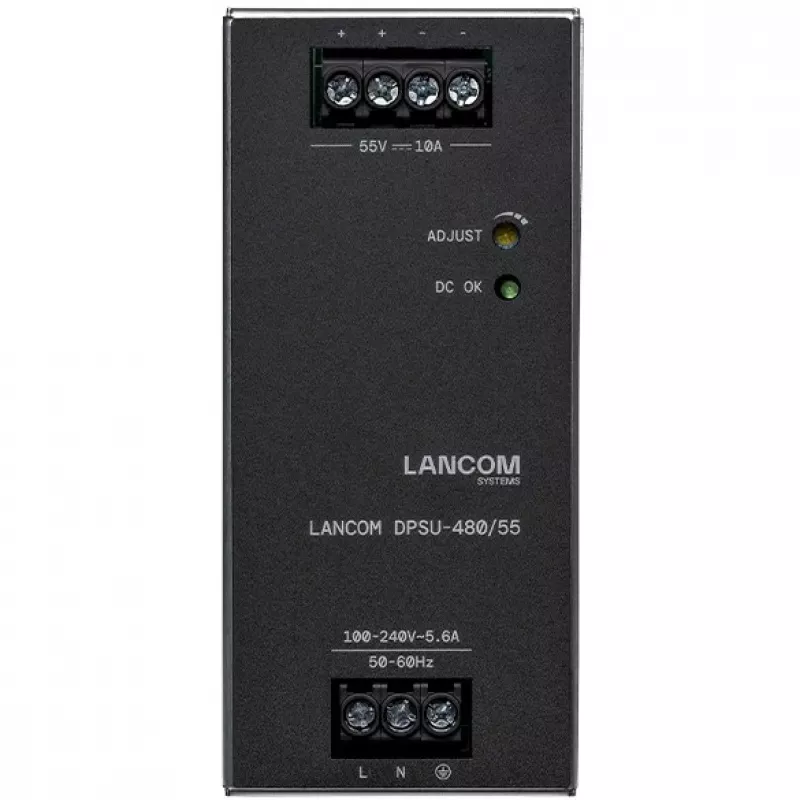

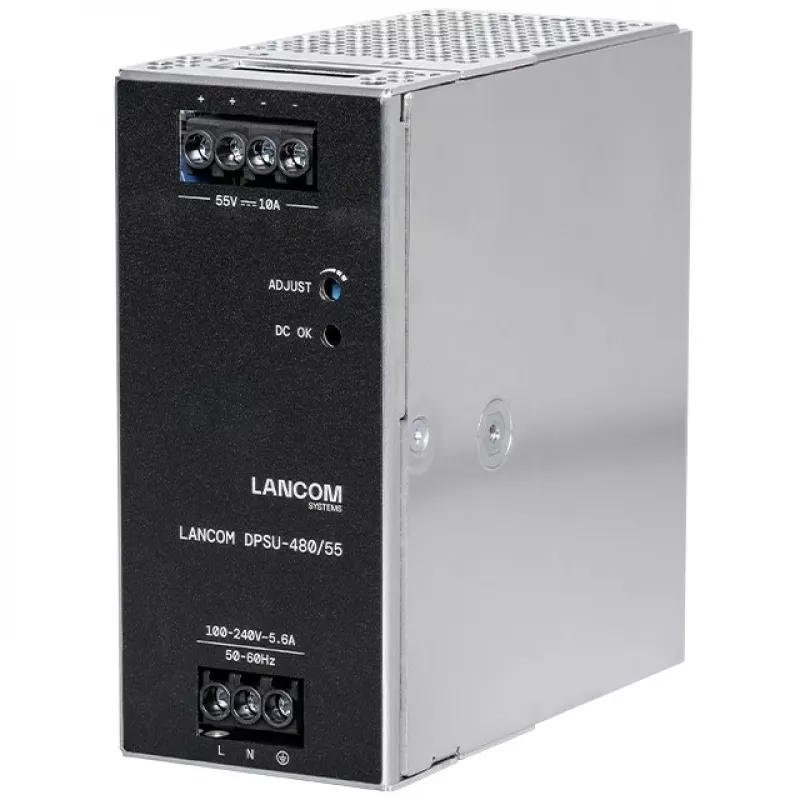

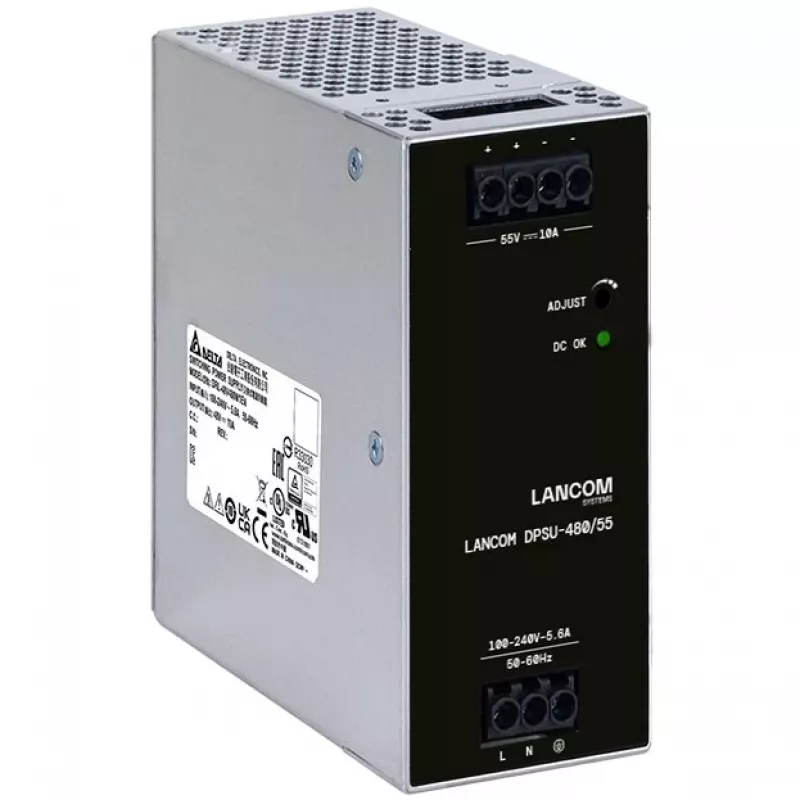

Maitinimo blokas Lancom Systems LANCOM DPSU-480/55 — 480 W, AC 100–240 V, TS35 DIN, juoda / plienas

LANCOM DPSU-480/55 yra 480 W DIN bėgio maitinimo blokas, skirtas tiekti stabilų 55 VDC maitinimą LANCOM pramoniniams prieigos komutatoriams ir kitiems tinklo įrenginiams. Blokas priima kintamosios srovės įėjimą nuo 100–240 VAC, 50/60 Hz dažniu, ir yra sukurtas kompaktiško TS35 DIN formos faktoriaus, kad būtų galima montuoti ant standartinių DIN bėgių. Metalinis korpusas, juodos ir plieno spalvos, bei išplėstas darbinės temperatūros diapazonas daro jį tinkamu pramoninėms spintoms ir instaliacijoms, kur reikalingas patikimas nepertraukiamas maitinimas.

Privalumai

DPSU-480/55 tiekia pastovų 55 VDC išėjimą iki 10 A, su įmontuotomis apsaugomis nuo viršsrovių, viršįtampių, trumpojo jungimo ir perkaitimo, kad apsaugotų prijungtą įrangą. Kompaktiški matmenys ir montavimas ant DIN bėgio supaprastina diegimą valdymo spintose ir pramoninėse dėžėse, o išplėstas aplinkos temperatūros diapazonas ir šalto paleidimo galimybė užtikrina veikimą atšiauriomis sąlygomis. Suderinamumas su LANCOM pramoniniais prieigos komutatoriais suteikia išbandytą maitinimo sprendimą PoE palaikančioms tinklo konfigūracijoms.

Tinka

• LANCOM pramoninių prieigos komutatorių, pavyzdžiui, IGS-3510XUP, maitinimui
• DIN bėgio instaliacijoms valdymo spintose ir elektros skyduose
• Pramoninei tinklo įrangai, kuriai reikalinga 55 VDC, iki 10 A
• Aplinkoms su plačiais temperatūros svyravimais ir vibracija

Pagrindinės specifikacijos

• Išėjimo galia: 480 W
• Išėjimo įtampa ir srovė: 55 V DC, iki 10 A
• Įėjimo įtampa: 100–240 V AC, 50/60 Hz
• Formos faktorius: TS35 DIN bėgio montavimas
• Apsaugos: nuo viršsrovių, viršįtampių, trumpojo jungimo, perkaitimo
• Darbinė temperatūra: -30 °C iki +50 °C (230 VAC), šaltas paleidimas iki -40 °C
• Korpusas: metalas, juodos ir plieno spalvos apdaila
• Matmenys (apytiksliai): 56 × 116,8 × 123,6 mm

Kaip naudoti

Sumontuokite LANCOM DPSU-480/55 ant TS35 DIN bėgio tinkamai įvertintoje valdymo spintoje ar dėžėje. Prijunkite kintamosios srovės įėjimą prie tinkamai apsaugotos vienfazės 100–240 VAC tiekimo linijos ir patikrinkite teisingą įžeminimą. Prijunkite 55 VDC išėjimą prie tinklo įrenginio, naudodami tinkamus laidus, įvertintus išėjimo srovei. Prieš įjungdami maitinimą, įsitikinkite, kad poliškumas yra teisingas. Po prijungimo įjunkite kintamosios srovės šaltinį ir patikrinkite, ar prijungta įranga gauna stabilų 55 VDC išėjimą ir ar nėra aktyvių apsaugos indikatorių.

Rekomendacijos

Naudokite tinkamo skerspjūvio laidus ir gnybtus iki 10 A nuolatinės srovės išėjimui, užtikrinkite tinkamai įvertintą apsaugos įtaisą prieš srovės šaltinį ir palaikykite pakankamą ventiliaciją aplink įrenginį. Diegiant sudėtingomis sąlygomis, patikrinkite mechaninį tvirtinimą ir venkite vietų, kur yra per daug dulkių, ėsdinančių cheminių medžiagų ar tiesioginio vandens poveikio. Išsamių laidų schemų ir saugos instrukcijų ieškokite įrenginio dokumentacijoje, kai jungiate su PoE palaikančiais prieigos komutatoriais.
