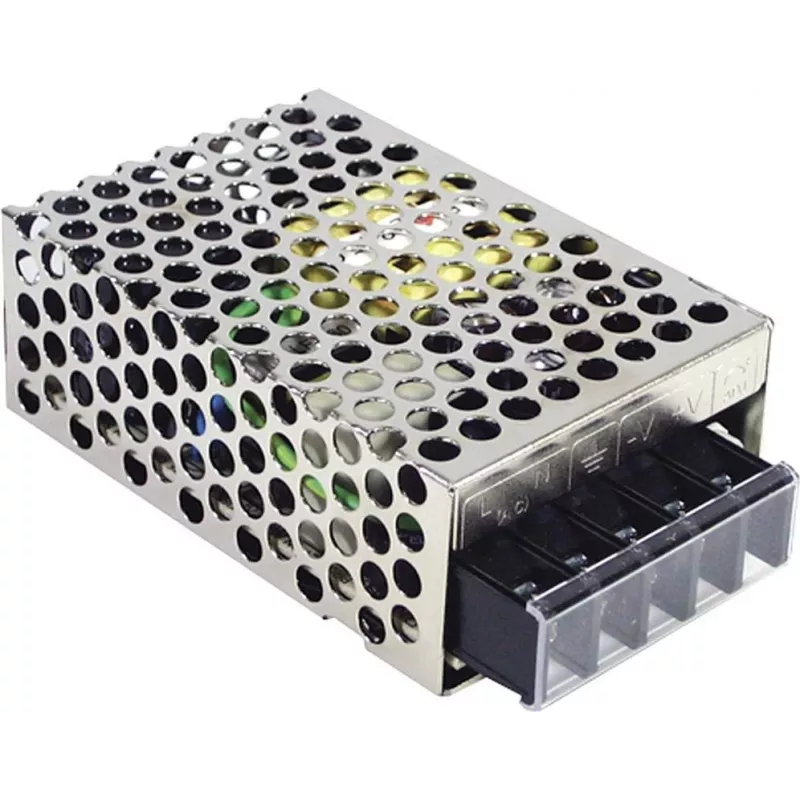

MEAN WELL IMC Networks SD-15A-12 DC-DC keitiklis 15W 12V 1.25A

SD-15A-12 išsiskiria kaip tvirtas DC-DC keitiklis, sukurtas pramoninėms aplinkoms, kuriose patikimas 12V maitinimas yra būtinas. Skirtingai nuo bendrų atvirų modulių, šis įrenginys yra patalpintas tvirtame metaliniame korpuse ir priima platų 19,2–30V DC įėjimą, todėl idealiai tinka baterijomis maitinamoms sistemoms, transporto priemonių elektronikai ir automatizavimo skydams. Jo konvekcinio aušinimo dizainas pašalina ventiliatoriaus triukšmą ir judančias dalis, užtikrindamas tylų, nereikalaujantį priežiūros veikimą.

Pagrindiniai bruožai

• Platus 2:1 įėjimo diapazonas: 19,2–30V DC
• Reguliuojama 12V DC išėjimo įtampa iki 1,25A (15W)
• Didelis efektyvumas iki 74%
• Integruotos apsaugos: trumpasis jungimas, perkrova, viršįtampis
• 1500V AC įėjimo-išėjimo izoliacija
• Kompaktiškas metalinis korpusas su varžtiniais gnybtais, montuojamas ant korpuso
• Darbinė temperatūra nuo -10°C iki +60°C
• Atitinka UL60950-1, TUV EN60950-1, CB, CE

Kasdienis naudojimas

Montavimas paprastas: prijunkite DC šaltinį prie įėjimo varžtinių gnybtų, o apkrovą – prie išėjimo gnybtų. Keitiklis palaiko griežtą linijos ir apkrovos reguliavimą (atitinkamai ±0,5% ir ±1,0%), užtikrindamas stabilią įtampą net svyruojant įėjimui. Žemas pulsavimas ir triukšmas (120mVp-p) daro jį tinkamą jautriai elektronikai. Metalinis korpusas užtikrina mechaninę apsaugą ir padeda išsklaidyti šilumą, o laisvos oro konvekcijos aušinimas išlaiko įrenginį tylų.

Visos specifikacijos

• Įėjimo įtampa: 19,2–30V DC
• Išėjimo įtampa: 12V DC
• Išėjimo srovė: 1,25A
• Išėjimo galia: 15W
• Efektyvumas: 74%
• Izoliacijos įtampa: 1500V AC (įėjimas į išėjimą)
• Apsauga: trumpasis jungimas, perkrova, viršįtampis
• Darbinė temperatūra: -10°C iki +60°C
• Montavimas: ant korpuso
• Aušinimas: laisvos oro konvekcijos
• Pulsavimas ir triukšmas: 120mVp-p
• Linijos reguliavimas: ±0,5%
• Apkrovos reguliavimas: ±1,0%
• MTBF: >300 000 valandų
• Sertifikatai: UL60950-1, TUV EN60950-1, CB, CE
• Jungtys: varžtiniai gnybtai (įėjimas ir išėjimas)
• Korpusas: metalinis korpusas

Galutinė pastaba

SD-15A-12 yra patikimas pasirinkimas inžinieriams ir integratoriams, kuriems reikia kompaktiško, izoliuoto DC-DC keitiklio su patikrintu patikimumu ir pasauliniais saugos sertifikatais.
