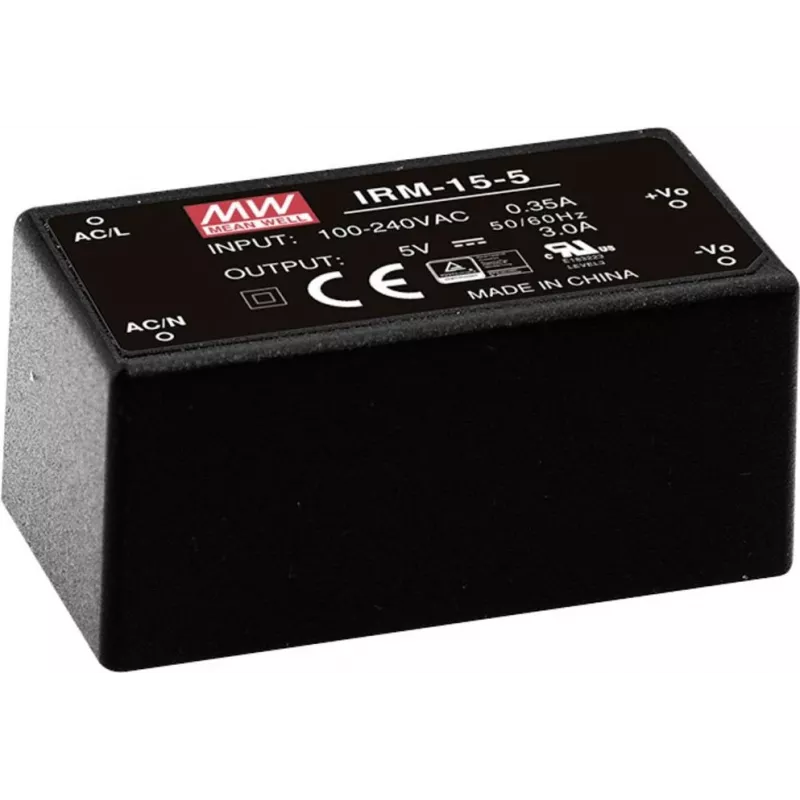

MEAN WELL IRM-15-5 15W 5V 3A hermetizuotas PCB montuojamas maitinimo šaltinis, 85-264VAC įėjimas, juodas

Erdvės apribotuose elektroniniuose sprendimuose dažnai sunku rasti patikimą maitinimo šaltinį, kuris tilptų tiesiai ant PCB, nepakenkiant saugai ar našumui. MEAN WELL IRM-15-5 tai išsprendžia tiekiant 15 vatų švarios, stabilizuotos 5V DC galios kompaktiškame, visiškai hermetizuotame modulyje, kuris montuojamas tiesiai ant jūsų grandinės plokštės. Su universaliu kintamosios srovės įėjimu nuo 85 iki 264 VAC, jis veikia sklandžiai visame pasaulyje, todėl idealiai tinka pramoniniam valdymui, IoT įrenginiams ir įterptinėms sistemoms.

Kam skirtas

Šis maitinimo modulis sukurtas projektavimo inžinieriams, OEM gamintojams ir sistemų integratoriams, kuriems reikia patikimo, plokštės lygio maitinimo sprendimo mažos galios elektronikai. Jis tinka tokioms programoms kaip automatikos valdikliai, jutikliai, ryšio įrenginiai ir bet kuriam projektui, kur erdvė yra itin ribota, o patikimumas yra būtinas.

Pagrindinės savybės

• Kompaktiškas hermetizuotas dizainas, skirtas tiesioginiam montavimui ant PCB, taupantis erdvę ir supaprastinantis surinkimą.
• Universalus įėjimo įtampos diapazonas: 85–264 VAC (120–370 VDC), užtikrinantis pasaulinį suderinamumą.
• Didelis efektyvumas iki 80%, mažinantis šilumos generavimą ir energijos sąnaudas.
• Visapusiška apsauga: trumpojo jungimo, perkrovos ir viršįtampio apsauga.
• 3000 VAC izoliacijos įtampa užtikrina saugumą ir atsparumą trikdžiams.
• Platus darbinės temperatūros diapazonas nuo -30°C iki +70°C, tinkamas atšiaurioms aplinkoms.
• Mažos energijos sąnaudos be apkrovos (<0,1W) atitinka energijos taupymo reglamentus.
• Atitinka UL/CUL/TUV/CB/CE saugos standartus (EN60950-1, EN60335-1, EN61558-1/-2-16).

Specifikacijos

• Išėjimo galia: 15 W
• Išėjimo įtampa: 5 VDC
• Išėjimo srovė: 3 A
• Įėjimo įtampa: 85–264 VAC (120–370 VDC)
• Įėjimo dažnis: 47–440 Hz
• Efektyvumas: 80%
• Pulsacija ir triukšmas: 80 mVp-p
• Izoliacijos įtampa: 3000 VAC
• Aušinimas: laisva oro konvekcija
• MTBF: >700 000 valandų
• Matmenys (P×A×G): 52,4 × 27,2 × 24 mm (iš giminingų duomenų, gylis laikomas 24 mm, būdingas serijai)
• Svoris: 60 g (būdingas serijai)

Patarimai

Užtikrinkite pakankamą tarpą aplink modulį šilumos išsklaidymui, ypač kai dirbama arti maksimalios apkrovos. Siekiant geriausio EMI našumo, vadovaukitės duomenų lapelyje pateiktomis rekomenduojamomis PCB išdėstymo gairėmis, įskaitant tinkamą įžeminimą ir įėjimo filtravimą. Visada patikrinkite, ar bendra apkrova neviršija 15W, kad būtų užtikrintas patikimas veikimas ir ilgaamžiškumas.
