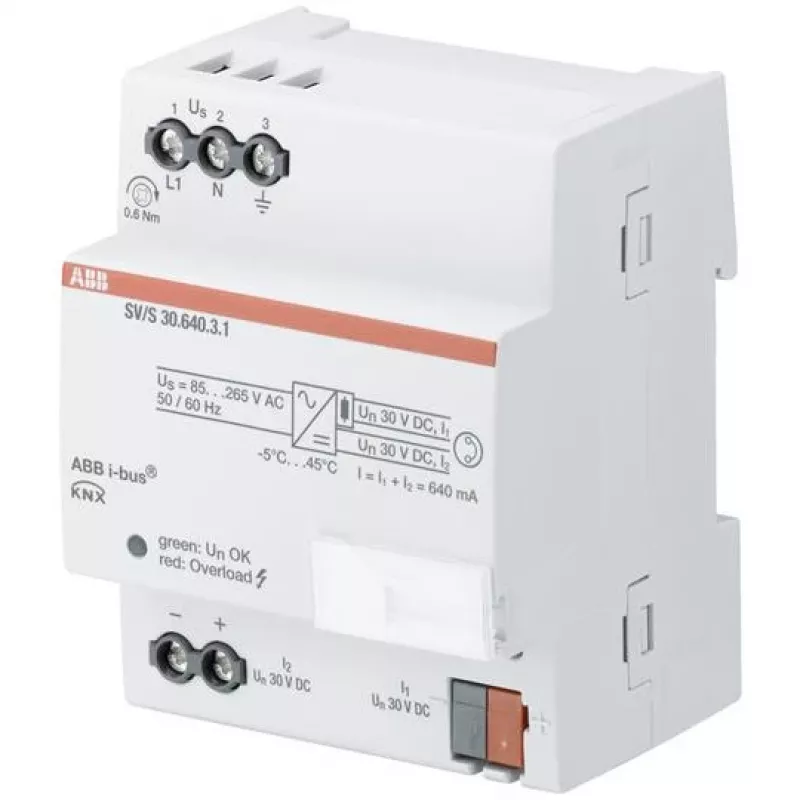

Maitinimo adapteris / keitiklis ABB SV/S30.640.3.1 — 30 V išėjimas, 85–265 V įėjimas, pilka, plastikinis korpusas (72×64,5×90 mm)

ABB SV/S30.640.3.1 yra kompaktiškas KNX maitinimo šaltinis, generuojantis ir stebintis KNX sistemos įtampą (SELV). Prietaisas teikia stabilizuotą nuolatinės srovės išėjimą ir turi integruotą droselį, skirtą atskirti magistralės liniją nuo maitinimo šaltinio. Išėjimas apsaugotas nuo trumpojo jungimo ir perkrovos, jame įrengtas dviejų spalvų šviesos diodas, rodantis išėjimo būseną. Įrenginys priima platų įėjimo įtampos diapazoną 85–265 V kintamosios srovės, 50/60 Hz dažniu, ir yra pilkame plastikiniame korpuse, kurio matmenys 72 × 64,5 × 90 mm.

Privalumai

Maitinimo šaltinis turi stebimą KNX išėjimą su įmontuota apsauga nuo trumpojo jungimo ir perkrovos, užtikrinančia patikimą veikimą. Integruotas droselis izoliuoja magistralės liniją, kad sumažintų trikdžius ir supaprastintų montavimą. Dviejų spalvų būsenos šviesos diodas suteikia aiškią vaizdinę prietaiso išėjimo būsenos indikaciją. Modelis SV/S 30.640.3.1 turi papildomą 30 V nuolatinės srovės išėjimą, taip pat apsaugotą nuo trumpojo jungimo ir perkrovos, kurį galima naudoti papildomai magistralės linijai maitinti, kai naudojamas atskiras droselis.

Tinka (užduotims / naudojimo atvejams)

• KNX magistralės linijų maitinimas pastatų automatikos sistemose
• Prietaisų, kuriems reikalingas stabilizuotas nuolatinės srovės KNX maitinimas, maitinimas
• Pramoninės ar komercinės instaliacijos, kurioms reikalingas plataus įėjimo įtampos maitinimo šaltinis

Pagrindinės specifikacijos

• Gamintojas: ABB
• Modelis: SV/S30.640.3.1 (prietaiso tipas SV/S 30.640.3.1)
• MPN: 2CDG110167R0011
• EAN: 4016779906210
• KNX išėjimo srovė: 640 mA
• Papildomas išėjimas: 30 V nuolatinės srovės (apsaugotas nuo trumpojo jungimo ir perkrovos)
• Įėjimo įtampa: 85–265 V kintamosios srovės, 50/60 Hz
• Apsauga: išėjimų apsauga nuo trumpojo jungimo ir perkrovos
• Indikatorius: dviejų spalvų šviesos diodo būsenos indikatorius
• Korpusas: pilkas plastikinis
• Matmenys: 72 × 64,5 × 90 mm

Kaip naudoti

Maitinimo šaltinį montuokite pagal KNX ir vietinius elektros instaliacijos standartus. Prijunkite kintamosios srovės įėjimą prie tinkamo 85–265 V kintamosios srovės maitinimo šaltinio ir KNX magistralės liniją prijunkite prie stebimo KNX išėjimo. Jei reikalinga papildoma magistralės linija, naudokite apsaugotą 30 V nuolatinės srovės išėjimą kartu su atskiru droseliu, kad atskirtumėte tą magistralės liniją. Patikrinkite, ar teisingai atlikti laidų sujungimai, ir įjunkite įrenginį; patikrinkite dviejų spalvų šviesos diodą, kad įsitikintumėte išėjimo būsena.

Rekomendacijos

Užtikrinkite, kad montavimą ir techninę priežiūrą atliktų kvalifikuotas personalas. Papildomą 30 V nuolatinės srovės išėjimą naudokite tik su tinkamu droseliu ir neviršydami prietaiso vardinių ribų. Laikykitės gamintojo nurodymų ir vietinių taisyklių dėl įžeminimo, laidų sujungimo ir apsaugos, kad būtų išlaikyta SELV atitiktis ir saugus veikimas.
