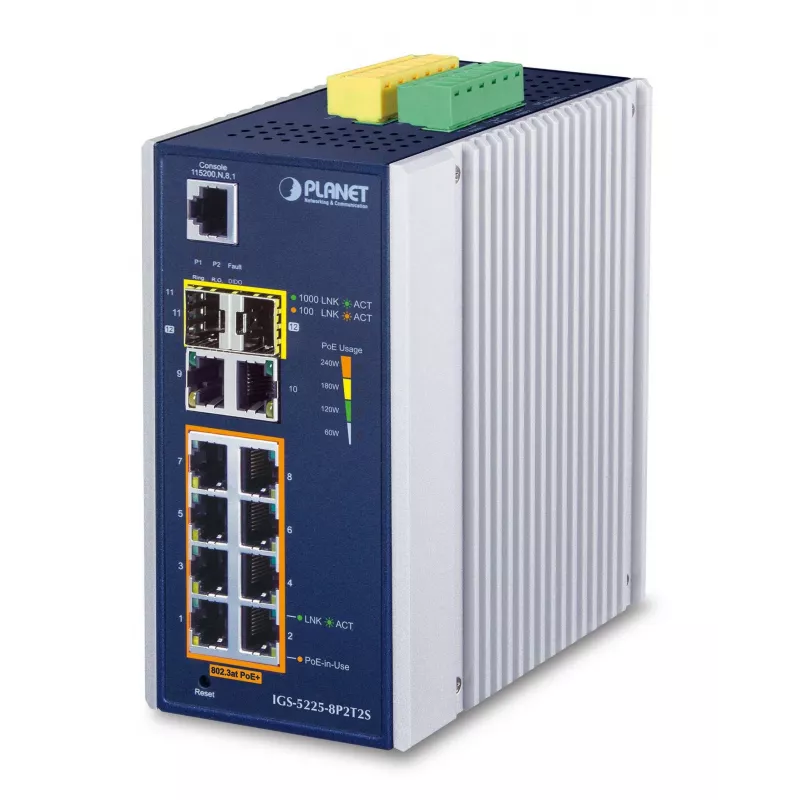

Managed L2+ Switch PLANET IGS-5225-8P2T2S

PLANET IGS-5225-8P2T2S yra valdomas L2+ Gigabit Ethernet komutatorius su 10 prievadų ir IEEE 802.3at PoE+ palaikymu. Sukurtas pramoninei aplinkai, jis turi IP30 metalinį korpusą, platų darbinės temperatūros diapazoną (nuo -40 iki 75 °C), DIN bėgelio arba sieninio montavimo galimybes ir bendrą 240 W PoE biudžetą. Komutatorius siūlo perteklinį maitinimo įvestį, pažangų žiedo atkūrimą (ITU-T G.8032 ERPS), 2 lygmens komutavimą su IPv4/IPv6 programiniu VLAN maršrutizavimu ir keturis mini-GBIC SFP lizdus šviesolaidiniam išplėtimui.

Privalumai

IGS-5225-8P2T2S sujungia didelės galios PoE+ aštuoniuose Gigabit RJ-45 prievaduose (iki 36 W vienam prievadui) su pramoninio lygio apsaugomis nuo elektromagnetinių trukdžių ir elektros šuolių. Jis užtikrina greitą žiedo atkūrimą (vos per 20 ms), Modbus TCP skirtą SCADA integracijai, išsamias 2–4 lygmens saugos ir QoS funkcijas, SFP-DDM palaikymą šviesolaidžių diagnostikai ir kelias valdymo sąsajas, įskaitant žiniatinklio, konsolės, Telnet ir SNMPv3.

Tinka

• Pramoninės automatikos tinklams ir gamybos aukštams
• IP vaizdo stebėjimui (PoE kameros, ONVIF įrenginių aptikimas)
• Eismo kontrolės spintoms ir pakelės įrengimams
• Įmonių padalinių ir MVĮ tinklams, kuriems reikia PoE ir šviesolaidinių aukštyninių jungčių
• SCADA/HMI integracijai naudojant Modbus TCP

Pagrindinės specifikacijos

• Modelis: PLANET IGS-5225-8P2T2S
• Prievadai: 8 x 10/100/1000 PoE+ RJ-45, 2 x 10/100/1000 RJ-45, 2 x SFP (plius 4 mini-GBIC lizdai)
• PoE: IEEE 802.3at (PoE+), iki 36 W vienam prievadui, bendras PoE biudžetas 240 W
• Komutavimo pajėgumas: 24 Gbit/s; MAC lentelė: 8000 įrašų
• Montavimas: DIN bėgelis arba sieninis; Korpusas: IP30 metalinis
• Darbinė temperatūra: nuo -40 iki 75 °C
• Maitinimo įvestis: DC 48–56 V; palaikomas perteklinis maitinimas
• 2+/3 lygmens funkcijos: VLAN, IPv4/IPv6 programinis VLAN maršrutizavimas, QoS, ACL, LACP, MSTP/RSTP
• Standartai: IEEE 802.3/802.3u/802.3ab/802.3at/802.3af, IEEE 802.1Q/802.1X, IEEE 1588v2, ITU-T G.8032

Kaip naudoti

Pritvirtinkite komutatorių ant DIN bėgelio arba prie sienos ir prijunkite DC 48–56 V maitinimą, užtikrindami perteklinius maitinimo šaltinius, jei reikia. Prijunkite tinklo įrenginius prie Gigabit PoE prievadų naudodami Cat5e/6 kabelius tiek maitinimui, tiek duomenims, o kai reikia šviesolaidinių aukštyninių jungčių, įdėkite SFP modulius į mini-GBIC lizdus. Konfigūruokite tinklo nustatymus, VLAN'us, saugos politikas, PoE tvarkaraščius ir Modbus TCP nustatymus per įmontuotą žiniatinklio GUI, konsolę arba SNMP valdymą. Naudokite ONVIF atradimo įrankį GUI, kad rastumėte ir valdytumėte IP kameras ir kitus ONVIF įrenginius.

Rekomendacijos

Norint patikimai veikti pramoniniuose diegimuose, užtikrinkite perteklinį maitinimo įvestį, įjunkite perteklinį žiedą (G.8032) kritiniams keliams, suplanuokite periodinį PoE perjungimą kameroms ar prieigos taškams, kad sumažintumėte strigtis, ir naudokite PoE planavimą energijai taupyti. Stebėkite SFP DDM parametrus ir įjunkite SNMP/SNMPv3 įspėjimus, kad gautumėte įvykių pranešimus apie ryšio, maitinimo ar įrenginio gedimus.
