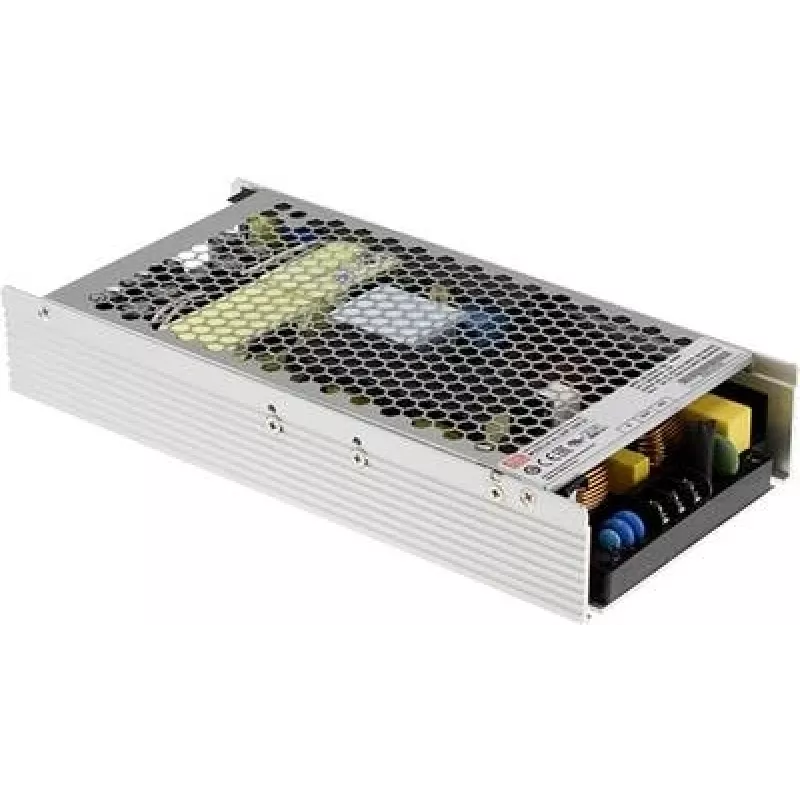

Maitinimo adapteris MEAN WELL UHP-1000-48

MEAN WELL UHP-1000-48 yra plonas uždaro tipo kintamosios srovės maitinimo šaltinis su aktyviuoju PFC, teikiantis vieną 48 V nuolatinės srovės išvestį iki 21 A (1000 W). Jis priima platų 90–264 V kintamosios srovės įvesties diapazoną, atitinka RoHS reikalavimus ir yra skirtas įrenginiams, kuriems reikia kompaktiško, didelės galios adapterio su nuotolinio įjungimo/išjungimo ir DC OK signalo funkcijomis. Jo kompaktiški matmenys yra 115 mm (P) × 240 mm (G) × 41 mm (A), tiekiamas pakuotėse po 8 vnt.

Privalumai

Įrenginys užtikrina didelį galios tankį ploname uždarame korpuse ir apima galios koeficiento korekciją, kad pagerintų įvesties efektyvumą. Nuotolinis įjungimas/išjungimas ir DC OK signalas leidžia sistemos lygio valdymą ir stebėjimą. Atitiktis RoHS užtikrina, kad jis tenkina bendruosius aplinkosaugos reikalavimus, o platus kintamosios srovės įvesties diapazonas palaiko pasaulinius tinklo įtampų lygius.

Tinka

• Pramoninėms valdymo sistemoms
• Telekomunikacijų įrangai
• LED apšvietimui ir iškaboms
• Integruotosioms sistemoms ir stelažuose montuojamiems įrenginiams
• Akumuliatorių įkrovimui ir nuolatinės srovės paskirstymui

Pagrindinės specifikacijos

• Modelis: MEAN WELL UHP-1000-48 (MPN: UHP-1000-48)
• Išvestis: 48 V DC, 21 A, 1000 W
• Įvesties įtampa: 90–264 V AC
• Korpuso tipas: plonas uždaras maitinimo šaltinis
• Funkcijos: aktyvusis PFC, nuotolinis įjungimas/išjungimas, DC OK signalas
• Atitiktis: RoHS
• Matmenys: 115 × 240 × 41 mm (P × G × A)
• Kiekis pakuotėje: 8 vnt.

Kaip naudoti

UHP-1000-48 montuokite gerai vėdinamoje vietoje, naudodami tvirtą, uždaro tipo maitinimo šaltiniams tinkamą montavimą. Prijunkite kintamosios srovės įvestį prie suderinamo 90–264 V kintamosios srovės šaltinio, nuolatinės srovės išvestį 48 V prijunkite prie apkrovos laikydamiesi poliškumo, o nuotolinio įjungimo/išjungimo gnybtus naudokite sistemos valdymui. Jei reikia integracijos su priežiūros sistema, stebėkite DC OK signalą. Montuodami laikykitės standartinių saugos praktikų ir vietinių elektros taisyklių.

Rekomendacijos

Užtikrinkite pakankamą oro srautą aplink įrenginį, nemontuokite arti šilumos šaltinių ir užtikrinkite, kad prijungta apkrova neviršytų 21 A išvesties srovės. Prieš įjungdami patikrinkite laidus ir įžeminimą, o dėl išsamių apsaugų, galios mažinimo kreivių ir montavimo schemų skaitykite gamintojo duomenų lapą.
