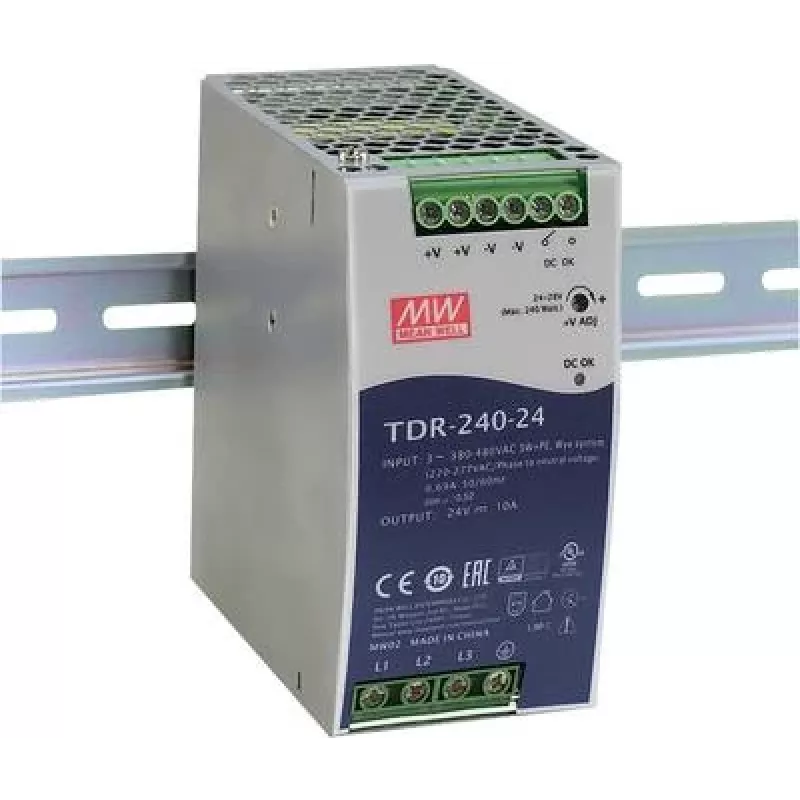

Maitinimo adapteris MEAN WELL TDR-240-24

MEAN WELL TDR-240-24 yra kintamosios srovės į nuolatinę pramoninis trifazis maitinimo šaltinis, skirtas montuoti ant DIN bėgio, su galios koeficiento korekcija (PFC) ir pastovios srovės galimybe. Jis užtikrina 24 V nuolatinės srovės išėjimą iki 10 A (240 W) ir turi DC OK signalą būsenos stebėjimui. Įrenginys priima platų įėjimo įtampos diapazoną 340–550 V ir atitinka RoHS reikalavimus, kompaktiškas korpusas yra 63 mm (P) × 113,5 mm (G) × 125,2 mm (A).

Privalumai

TDR-240-24 siūlo stabilų 24 V nuolatinės srovės išėjimą su pastovios srovės valdikliu ir integruota PFC, gerinančia įėjimo charakteristikas. Jo DIN bėgio forma ir kompaktiški matmenys tinka ribotos erdvės valdymo spintoms. Integruotas DC OK signalas leidžia lengvai integruoti su stebėjimo ar aliarmo sistemomis, o atitiktis RoHS užtikrina atitikimą įprastiems aplinkosaugos standartams.

Tinka

• Pramoniniams valdymo pultams ir automatikos įrangai
• Trifazėms maitinimo sistemoms, kurioms reikalingas montavimas ant DIN bėgio
• Pritaikymams, kuriems reikia patikimo 24 V nuolatinės srovės maitinimo su pastovios srovės galimybe

Pagrindinės specifikacijos

• Modelis: MEAN WELL TDR-240-24 (MPN: TDR-240-24)
• Išėjimas: 24 V nuolatinė srovė, 10 A, 240 W
• Įėjimo įtampos diapazonas: 340–550 V kintamoji srovė (trifazė)
• Savybės: galios koeficiento korekcija (PFC), pastovios srovės režimas, DC OK signalas
• Atitiktis: RoHS
• Matmenys: 63 mm (P) × 113,5 mm (G) × 125,2 mm (A)
• Pakuotė: 12 vienetų pakuotėje
• Prekės ženklas: mean well
• EAN: 4021087047999

Kaip naudoti

Sumontuokite TDR-240-24 ant standartinio DIN bėgio valdymo spintoje. Prijunkite trifazę kintamosios srovės įvestį pagal gamintojo vadove pateiktą laidų schemą, laikydamiesi saugos ir įžeminimo praktikų. Prijunkite 24 V nuolatinės srovės išėjimą prie savo apkrovos, stebėdami 10 A maksimalios srovės ribą. Naudokite DC OK gnybtą prijungimui prie stebėjimo ar aliarmo grandinių. Laikykitės MEAN WELL pateiktų montavimo ir paleidimo nurodymų, kad užtikrintumėte teisingą veikimą.

Rekomendacijos

Įrenkite įrenginį gerai vėdinamame korpuse ir nedėkite šilumą generuojančių komponentų tiesiai virš jo. Prieš įjungdami įrenginį, patikrinkite įėjimo įtampą ir laidus. Patikimam ilgalaikiam veikimui palaikykite išėjimo apkrovą nustatytose ribose ir laikykitės gamintojo rekomenduojamų periodinės patikros ir priežiūros procedūrų.
