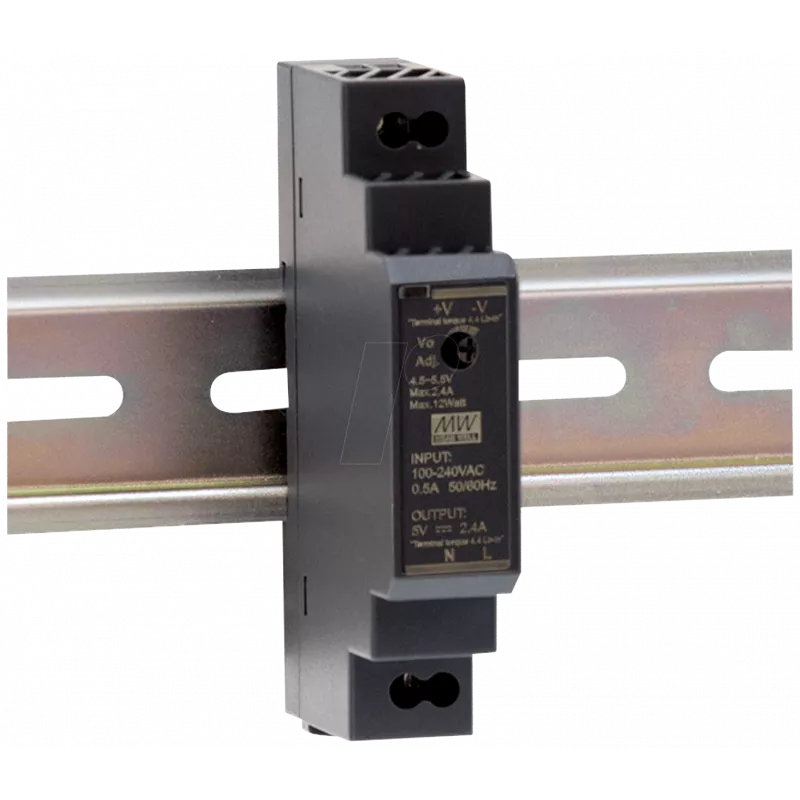

MEAN WELL HDR-15-5 DIN bėgelio maitinimo šaltinis – 5 V / 2,4 A, 12 W

MEAN WELL HDR-15-5 yra itin plonas DIN bėgelio kintamosios srovės į nuolatinę maitinimo šaltinis, užtikrinantis stabilų 5 V nuolatinės srovės išėjimą iki 2,4 A iš plataus įėjimo diapazono 85–264 V kintamosios srovės. Šis kompaktiškas 15 W modulis atitinka RoHS reikalavimus ir yra sukurtas taupiai vietai montuoti ant standartinių DIN bėgelių, jo gylis 54,5 mm, aukštis 90 mm, o lengva konstrukcija sveria apie 80 g. Jis tinka pramoniniams valdymo skydams, automatizavimo sistemoms ir kitoms žemos įtampos 5 V reikmėms.

Privalumai

HDR-15-5 tiekia reguliuojamą 5 V išėjimą iki 2,4 A srovės plonu formatu, taupančiu DIN bėgelio erdvę. Platus įėjimo diapazonas (85–264 V kintamosios srovės) leidžia naudoti įvairiose elektros tinklų aplinkose, o RoHS atitiktis užtikrina mažesnį poveikį aplinkai. Mažas svoris ir kompaktiški matmenys supaprastina montavimą ir integravimą į valdymo spintas ir kompaktiškus korpusus.

Tinka

• Pramoniniams valdymo skydams ir PLC sistemoms
• Automatizavimo ir pastatų valdymo įrangai
• 5 V loginiams įtaisams, jutikliams ir žemos įtampos periferijai
• Reikmėms, kurioms reikia kompaktiškų DIN bėgelio maitinimo modulių

Pagrindinės specifikacijos

• Modelis: HDR-15-5
• Įėjimo įtampa: 85–264 V kintamosios srovės
• Išėjimas: 5 V nuolatinės srovės, 2,4 A (15 W)
• Formos faktorius: Itin plonas DIN bėgelio maitinimo šaltinis
• Atitiktis: RoHS
• Matmenys (gylis × aukštis): 54,5 mm × 90 mm
• Svoris: ~80 g
• Gamintojas: MEAN WELL
• MPN: HDR-15-5
• EAN: 4021087036641

Kaip naudoti

Tvirtai sumontuokite HDR-15-5 ant standartinio DIN bėgelio tinkamame korpuse, užtikrindami pakankamą ventiliaciją ir atstumą nuo šilumos šaltinių. Prijunkite kintamosios srovės maitinimo įėjimą (85–264 V kintamosios srovės) prie įėjimo gnybtų, laikydamiesi vietinių elektros taisyklių ir poliškumo žymėjimų. Prijunkite 5 V nuolatinės srovės išėjimą prie apkrovos, laikydamiesi teisingo poliškumo. Prieš įjungdami patikrinkite jungtis ir patvirtinkite išėjimo įtampą esant apkrovai. Daugeliui įrenginių montuojant palikite tarpus, kaip rekomenduojama gaminio dokumentuose, kad būtų užtikrintas tinkamas aušinimas.

Rekomendacijos

Patikimam veikimui įrenkite įrenginį sausoje, vėdinamoje spintoje ir venkite vietų, kuriose yra per didelė vibracija ar korozinė atmosfera. Užtikrinkite, kad prijungta apkrova neviršytų 2,4 A, ir, jei maitinimas naudojamas nestabilių elektros tinklų vietose, paskirstymo lygyje užtikrinkite apsaugą nuo viršįtampių.
