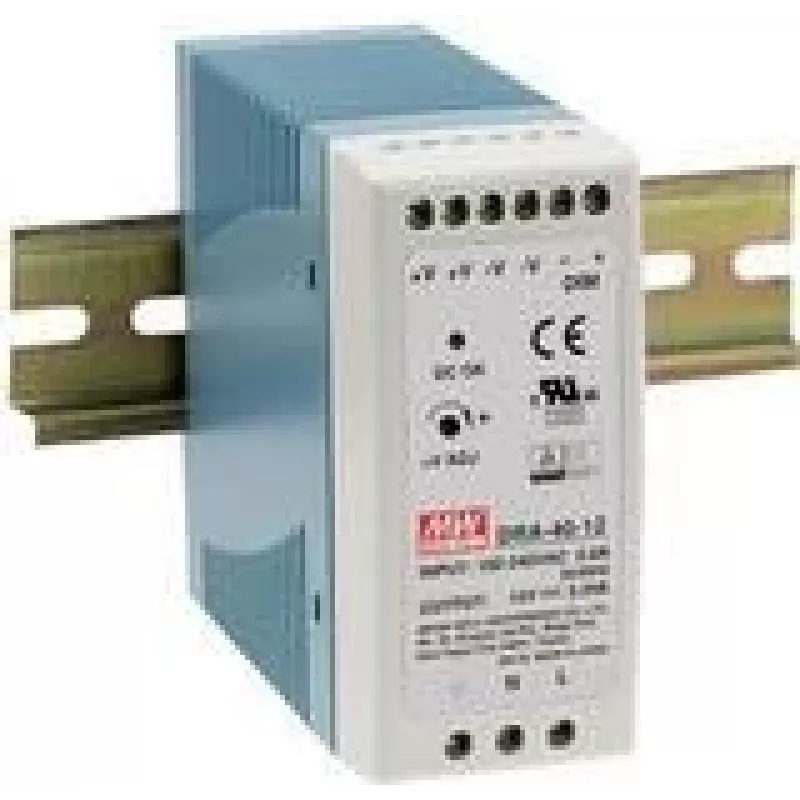

Maitinimo adapteris MEAN WELL DRA-40-24

MEAN WELL DRA-40-24 yra kintamosios srovės į nuolatinės srovės pramoninis maitinimo šaltinis, montuojamas ant DIN bėgelio, tiekiantis 24 V nuolatinę srovę iki 1,7 A (40 W). Jis priima platų įėjimo įtampos diapazoną 90–264 V kintamosios srovės ir atitinka RoHS reikalavimus. Įrengtas kompaktiškame plastikiniame korpuse, skirtame montuoti ant DIN bėgelio, šis adapteris skirtas valdymo spintoms ir pramoninei automatizacijai, kur reikalingas stabilus 24 V maitinimas.

Privalumai

Įrenginys užtikrina reguliuojamą 24 V išėjimą iki 40 W galios kompaktiškoje DIN bėgelio formoje. Platus įėjimo diapazonas (90–264 V kintamosios srovės) leidžia įrengti įvairiose elektros tinklų aplinkose. Plastikinis korpusas yra lengvas ir tinkamas standartiniam pramoniniam montavimui; RoHS atitiktis užtikrina mažesnį pavojingų medžiagų kiekį. Modelyje yra pritemdymo valdymo parinktis, suderinama su 0–10 V nuolatinės srovės PWM / varžinio pritemdymo sąsajomis.

Tinka

• Valdymo pultams ir automatikos įrangai, kuriai reikia 24 V nuolatinės srovės
• LED tvarkyklėms ir apšvietimo sistemoms, naudojančioms 0–10 V pritemdymą
• Prietaisams ir jutikliams pramoninėse instaliacijose
• Mašinų valdymo moduliams ir relių skydams

Pagrindinės specifikacijos

• Modelis: MEAN WELL DRA-40-24 (MPN: DRA-40-24)
• Išėjimas: 24 V nuolatinė srovė, 1,7 A (40 W)
• Įėjimo įtampa: 90–264 V kintamoji srovė
• Korpusas: plastikinis, montuojamas ant DIN bėgelio
• Standartai: atitinka RoHS
• EAN: 4021087038683

Kaip naudoti

Montuokite maitinimo šaltinį ant suderinamo DIN bėgelio valdymo spintoje. Prijunkite kintamosios srovės įėjimą (90–264 V kintamosios srovės) prie nurodytų L ir N gnybtų, o 24 V nuolatinės srovės išėjimą prijunkite prie apkrovos, laikydamiesi tinkamo poliškumo. Jei reikalingas pritemdymas, prijunkite 0–10 V nuolatinės srovės PWM arba varžinio pritemdymo valdiklį prie nurodytų pritemdymo gnybtų pagal sistemos laidų schemą. Užtikrinkite tinkamą ventiliaciją ir laikykitės vietinių elektros įrenginių taisyklių montavimo metu.

Rekomendacijos

Patikimam veikimui palaikykite aplinkos temperatūrą gamintojo nurodytame diapazone ir venkite montavimo šalia šilumos šaltinių. Naudokite tinkamus saugiklius kintamosios srovės įėjime ir įsitikinkite, kad apkrova neviršija 1,7 A nominalios vertės. Didelėms instaliacijoms planuodami pirkimą atsižvelkite į supakuotą kiekį (42 vnt.).
