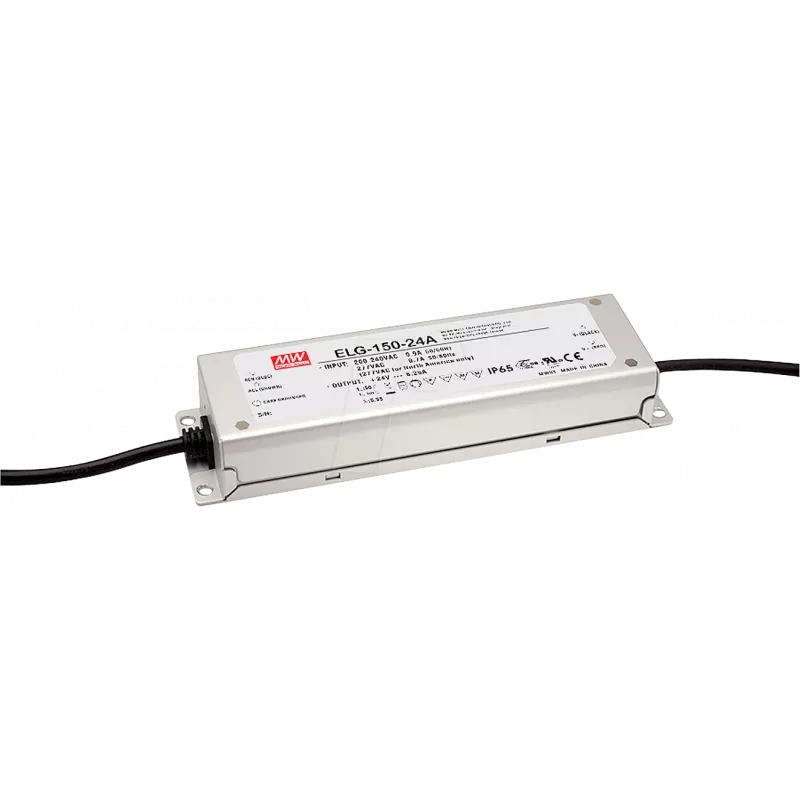

LED tvarkyklė MEAN WELL ELG-150-24A-3Y

MEAN WELL ELG-150-24A-3Y yra kintamosios į nuolatinę srovės vieno išėjimo LED tvarkyklė, tiekianti 24 V nuolatinę įtampą esant 6,25 A (150 W). Ji pasižymi pastovios srovės ir pastovios įtampos (CC+CV) valdymu su reguliuojamu išėjimu per potenciometrą, trijų laidų kintamosios srovės įėjimu su aktyviuoju galios koeficiento korektoriumi (PFC), IP20 korpuso apsaugos klase ir kabeliniu išėjimu paprastam prijungimui. Tvarkyklė priima platų kintamosios srovės įėjimo diapazoną 100–305 V kintamosios srovės ir yra skirta patikimam vidaus LED apšvietimo įrengimui, kai reikia kompaktiško, stabilaus maitinimo šaltinio.

Privalumai

Ši LED tvarkyklė užtikrina stabilų 24 V išėjimą iki 6,25 A su CC ir CV reguliavimu, leidžiančiu valdyti įvairius LED modulius. Integruotas potenciometras leidžia tiksliai reguliuoti išėjimo srovę ar įtampą, kad atitiktų konkrečias LED apkrovas. Platus įėjimo įtampos diapazonas ir aktyvusis PFC pagerina suderinamumą su skirtingais elektros tinklais ir sumažina tinklo trikdžius. Kompaktiški matmenys leidžia ją naudoti ribotos erdvės įrengimuose, o kabelinis išėjimas supaprastina laidų prijungimą.

Tinka

• Vidaus LED juostų ir modulių įrengimams, kuriems reikia 24 V nuolatinės srovės maitinimo
• Architektūriniam ir akcentiniam apšvietimui komercinėse ar gyvenamosiose patalpose
• Apšvietimo sistemoms, kuriose reikia reguliuojamo CC/CV išėjimo derinimui

Pagrindinės specifikacijos

• Prekės ženklas: mean well
• Modelis: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Išėjimas: 24 V nuolatinės srovės, 6,25 A, 150 W
• Išėjimo režimas: CC + CV, reguliuojamas potenciometru
• Įėjimo įtampa: 100–305 V kintamosios srovės, 3 laidų įėjimas, su PFC
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Matmenys (P×I×A): 63 × 219 × 35,5 mm
• Išėjimo jungtis: kabelinis išėjimas

Kaip naudoti

Sumontuokite LED tvarkyklę vėdinamoje vidaus vietoje ir atlikite elektros jungtis pagal vietines laidų instaliacijos taisykles. Prijunkite trijų laidų kintamosios srovės įėjimą (L, N, žemė) prie elektros tinklo, o kabelinį išėjimą – prie 24 V LED apkrovos, laikydamiesi poliškumo. Naudokite įmontuotą potenciometrą pastovios srovės arba pastovios įtampos nustatymui reguliuoti, kaip reikalauja LED moduliai. Prieš baigdami montavimą, patikrinkite išėjimo nustatymus multimetru ir užfiksuokite visas jungtis.

Rekomendacijos

Įrenkite įrenginį sausoje, be dulkių vidaus aplinkoje su tinkama ventiliacija. Neviršykite vardinės išėjimo srovės ir galios. Ilgalaikiam patikimumui venkite montavimo šalia šilumos šaltinių ir užtikrinkite tinkamą laidų prijungimą bei įžeminimą pagal vietinius elektros kodeksus.
