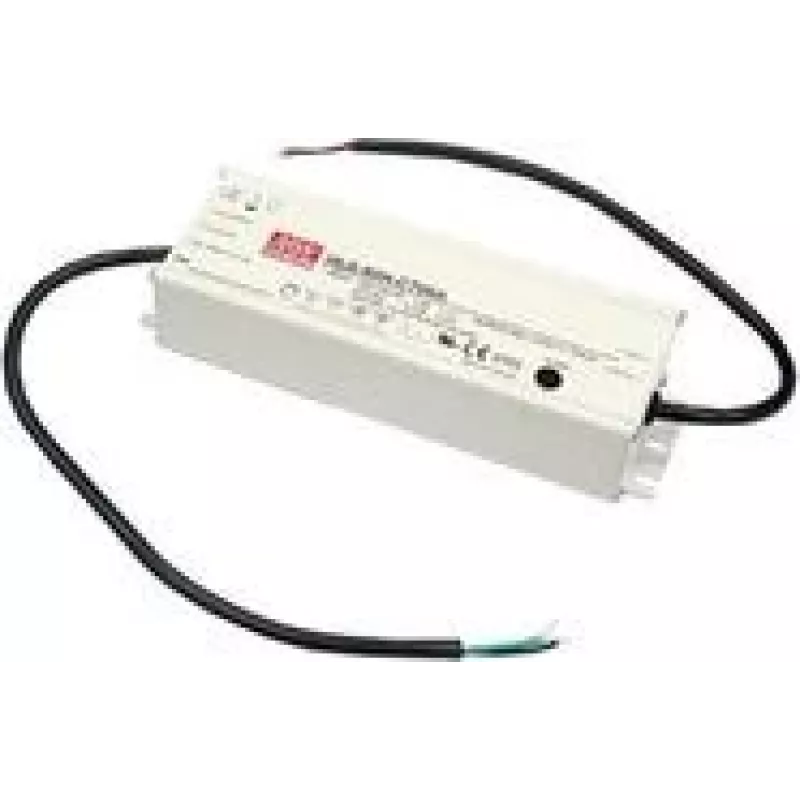

LED tvarkyklė Mean Well HLG-80H-48B, 80 W išvestis, 48 V, AC įvestis 90–305 V, IP20

Mean Well HLG-80H-48B yra pastovios įtampos LED tvarkyklė, užtikrinanti iki 80 W išvesties galios esant 48 V DC. Sukurta plačiam 90–305 V kintamosios srovės įvesties diapazonui, įrenginys palaiko mišrų režimą (CV+CC) su integruota galios koeficiento korekcija (PFC). Kompaktiškas metalinis korpusas (61,5 × 195,6 × 38,8 mm) ir IP20 apsaugos klasė daro jį tinkamu patalpų LED apšvietimui, iškaboms ir pramoniniams įrenginiams, kuriems reikalingas stabilus 48 V maitinimas.

Privalumai

HLG-80H-48B siūlo stabilų 48 V išvesties signalą su mišriu CV+CC režimu, padedančiu palaikyti pastovų šviesos lygį ir apsaugoti LED apkrovas nuo srovės svyravimų. Platus kintamosios srovės įvesties diapazonas ir integruota PFC padidina suderinamumą su įvairiais tinklo maitinimo šaltiniais ir mažina harmonikas. Kompaktiškas metalinis korpusas užtikrina patikimą mechaninę apsaugą ir šiluminį našumą patalpų įrenginiams. Kabelio išvestis ir kelių pritemdymo būdų palaikymas suteikia lanksčias integravimo su valdymo sistemomis galimybes.

Tinka

• Patalpų LED juostų apšvietimui ir linijiniams šviestuvams, kuriems reikia 48 V DC
• Apšviečiamoms iškaboms ir ekranų apšvietimui
• Pramoniniams valdymo pultams ir pagalbiniams 48 V maitinimo šaltiniams
• Apšvietimo įrenginiams, kuriems reikalingas mišrus CV/CC išvesties veikimas

Pagrindinės specifikacijos

• Išvesties galia: 80 W
• Išvesties įtampa: 48 V DC
• Išvesties srovė: 1,7 A
• Kintamosios srovės įvesties įtampos diapazonas: 90–305 V AC
• Veikimo režimas: Mišrus režimas (CV+CC) su integruota PFC
• Pritemdymo sąsajos: 1–10 V, PWM, varža
• Korpusas: kompaktiškas metalinis korpusas, matmenys 61,5 × 195,6 × 38,8 mm
• Apsaugos klasė: IP20 (skirta naudoti patalpose)
• Išvesties jungtis: kabelio išvestis

Kaip naudoti

Įrenkite HLG-80H-48B sausoje, vėdinamoje patalpoje, pritvirtinkite metalinį korpusą prie stabilaus paviršiaus ir prijunkite kintamosios srovės maitinimą nurodytame 90–305 V diapazone. Prijunkite 48 V DC išvestį prie LED apkrovos, laikydamiesi tinkamo poliškumo. Jei reikia pritemdymo, naudokite palaikomą 1–10 V sąsają, PWM signalą arba atitinkamą varžos tinklą, kaip nurodyta LED sistemoje. Užtikrinkite tinkamus laidų sujungimo būdus, pakankamą aušinimą ir atstumą nuo karščiui jautrių medžiagų montavimo metu.

Rekomendacijos

Siekiant patikimo veikimo, užtikrinkite pakankamą vėdinimą aplink tvarkyklę, saugokite nuo drėgmės ar dulkių, viršijančių IP20 ribas, ir laikykitės vietinių elektros kodeksų. Suderinkite bendrą LED apkrovą su 80 W išvesties galia ir patikrinkite dimmerio suderinamumą, kai naudojate 1–10 V ar PWM pritemdymo būdus.
