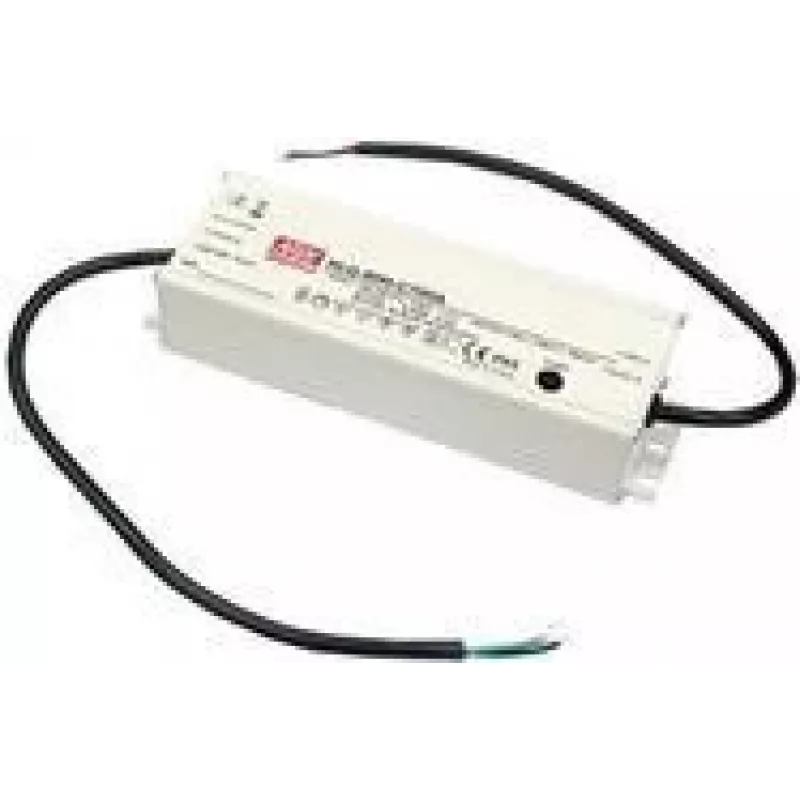

LED tvarkyklė MEAN WELL HLG-80H-C700B 80W IP20 90-305V 0.7A 129V

MEAN WELL HLG-80H-C700B yra pastovios srovės LED tvarkyklė, kurios vardinė galia yra 80 W. Ji priima platų kintamosios srovės įvesties diapazoną (90–305 V) ir užtikrina fiksuotą 0,7 A išvesties srovę, o vardinė išvesties įtampa yra apie 129 V. Įrenginys turi aktyviąją galios koeficiento korekciją ir kabelinį išėjimą, kad būtų galima tiesiogiai prijungti. IP20 apsaugos lygis ir kompaktiškas korpusas daro jį tinkamu patalpų apšvietimo įrenginiams, kuriems reikalingas patikimas pastovios srovės maitinimas.

Privalumai

Ši LED tvarkyklė užtikrina stabilią 0,7 A pastovią srovę visame vardiniame įtampos diapazone, palaiko platų įvesties įtampos diapazoną, kad būtų suderinama su tarptautiniais elektros tinklais, ir turi integruotą galios koeficiento korekciją, kad pagerintų energijos vartojimo efektyvumą. Kompaktiški matmenys leidžia lengvai integruoti į patalpų šviestuvus ir apšvietimo sistemas. Pritemdymas palaikomas per 1–10 V, PWM arba varžos metodus, suteikiant lanksčias valdymo galimybes.

Tinka

• Patalpų LED šviestuvams ir modernizuojamiems šviestuvams
• Linijiniams ir skydiniams LED moduliams, kuriems reikia 0,7 A pastovios srovės
• Komerciniam ir biuro apšvietimui su centralizuotu pritemdymo valdymu (1–10 V arba PWM)

Kada gali netikti

IP20 reitingas reiškia, kad ši tvarkyklė netinka lauko, drėgnoms ar labai dulkėtoms aplinkoms; ją reikia montuoti tik sausose, apsaugotose vietose. Ji teikia fiksuotą 0,7 A išėjimą, todėl netinka LED moduliams, kuriems reikia kitokios pastovios srovės, arba įrenginiams, kuriems reikia tikros pastovios įtampos maitinimo.

Pagrindinės specifikacijos

• Išėjimo galia: 80 W
• Išėjimo srovė: 0,7 A (pastovi srovė)
• Vardinė išėjimo įtampa: ~129 V DC
• Įėjimo įtampos diapazonas: 90–305 V AC
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Pritemdymo metodai: 1–10 V, PWM, varža
• Integruota galios koeficiento korekcija (PFC)
• Išėjimo tipas: kabelinis išėjimas

Kaip naudoti

Sumontuokite tvarkyklę tinkamame patalpų šviestuve arba korpuse su pakankama ventiliacija. Prijunkite kintamosios srovės tinklą, esant nurodytame 90–305 V diapazone, prie įvesties gnybtų ir nuveskite nuolatinės srovės kabelį prie LED modulio, užtikrindami tinkamą poliškumą. Jei reikia pritemdymo, naudokite 1–10 V arba PWM pritemdymo gnybtus arba tinkamą varžą. Laikykitės vietinių elektros įrenginių taisyklių ir tvirtai pritvirtinkite visus laidus; nepalikite tvarkyklės veikti drėgmėje ir nemontuokite lauke be papildomos apsaugos.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad LED modulis (-iai) yra suderinami su 0,7 A pastovios srovės tvarkykle ir kad jų tiesioginė įtampa patenka į tvarkyklės išėjimo diapazoną (apie 129 V vardinę).
• Patvirtinkite, kad IP20 apsauga yra priimtina jūsų montavimo aplinkai (tik sausos patalpos).
• Patikrinkite, ar galimas pritemdymo valdymo metodas (1–10 V, PWM arba varža) atitinka jūsų apšvietimo valdymo sistemą.

Rekomendacijos

Kad veikimas būtų patikimas, sumontuokite tvarkyklę ventiliuojamame patalpų korpuse, priderinkite LED apkrovą prie 0,7 A išėjimo ir vardinės įtampos diapazono ir naudokite suderinamus pritemdymo valdiklius. Venkite drėgmės ir per didelio dulkių poveikio.
