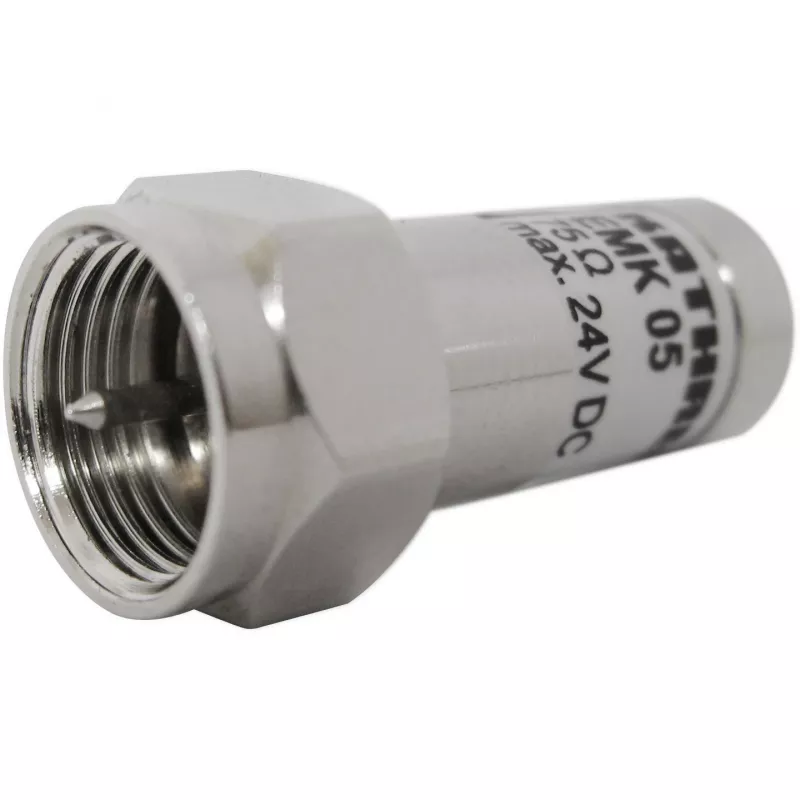

Koaksialinė jungtis F tipo Kathrein EMK 05

Kathrein EMK 05 yra F tipo koaksialinis baigiamasis rezistorius su integruotu nuolatinės srovės blokavimu, sukurtas 75 Ω palydovinio IF paskirstymo ir bendroms koaksialinėms sistemoms. Jis užtikrina didesnį nei 85 dB ekranavimo koeficientą ir atitinka A ekranavimo klasę, kad sumažintų trukdžius ir išlaikytų signalo vientisumą 5–3000 MHz dažnių diapazone. Gaminys tiekiamas kaip vienas vyriškas F tipo jungtis ir skirtas blokuoti nuolatinės srovės kontūrą išlaikant sistemos impedanso suderinimą.

Privalumai

EMK 05 sujungia baigiamojo rezistoriaus ir nuolatinės srovės blokavimo funkcijas vienoje kompaktiškoje vyriškoje F tipo jungtyje, sumažindamas komponentų skaičių paskirstymo tinkluose. Aukštas ekranavimo koeficientas (>85 dB) ir A ekranavimo klasės konstrukcija riboja nepageidaujamų signalų patekimą ir sklidimą. 75 Ω impedansas ir platus dažnių diapazonas (5–3000 MHz) užtikrina suderinamumą su standartinėmis palydovinio IF ir įvairiomis garso / vaizdo koaksialinėmis programomis.

Tinkama naudoti

Pagrindinės specifikacijos

Kaip naudoti

Prijunkite vyrišką F tipo EMK 05 prie moteriškos F jungties ant koaksialinio kabelio ar įrenginio prievado, kuriam reikalingas baigiamasis apkrovimas ir nuolatinės srovės izoliacija. Užtikrinkite švarų, srieginį sujungimą ir priveržkite ranka arba tinkamu sukimo momento įrankiu, jei nurodyta montavimo instrukcijose. Integruotas nuolatinės srovės blokavimas neleidžia tekėti nuolatinei srovei, o rezistorius užtikrina reikiamą baigiamąjį apkrovimą, kad būtų išlaikytas 75 Ω sistemos suderinimas.

Rekomendacijos

Naudokite EMK 05 ten, kur būtina blokuoti nuolatinę srovę, pavyzdžiui, izoliuojant senesnę maitinimo įpurškimo įrangą nuo pasyviųjų tolesnių komponentų. Patikrinkite mechaninį suderinamumą ir tai, kad sistemos komponentai reikalauja 75 Ω baigiamojo apkrovimo. Netiekite nuolatinės srovės per baigiamąjį prievadą; jei reikalingas nuolatinės srovės tęstinumas, pasirinkite tinkamą neblokuojantį baigiamąjį rezistorių.
