Bendraašė jungtis DeLOCK 65847 MMCX 50 Ω

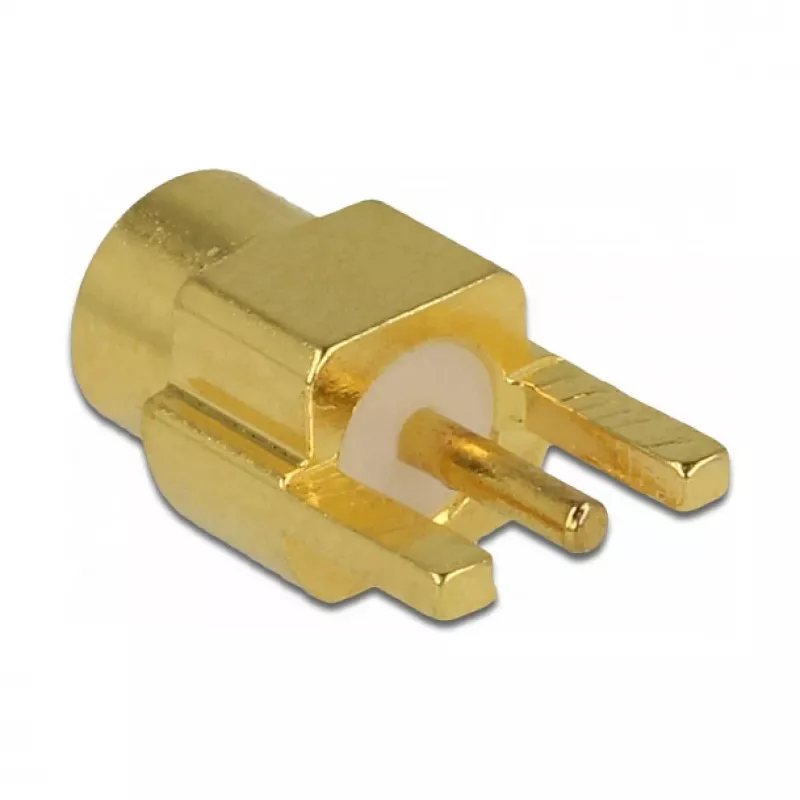

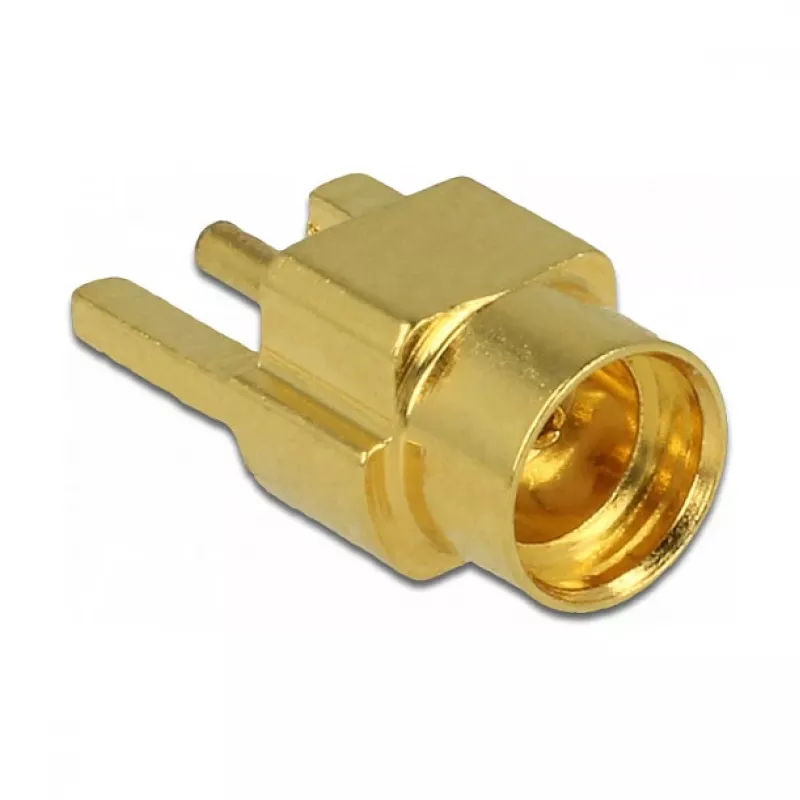

DeLOCK 65847 MMCX 50 Ω bendraašė jungtis yra kompaktiškas vientisas komponentas, skirtas patikimam RF signalų perdavimui plačiame dažnių diapazone. Su auksuotais kontaktais ir mažais matmenimis ši MMCX jungtis tinka montuoti ten, kur erdvė ribota, išlaikant stabilų elektrinį našumą nuo nuolatinės srovės iki 6 GHz. Supakuota atskirai polietileniniame maišelyje, jungtis skirta paprastai integruoti į nestandartinius kabelių rinkinius, matavimo įrangą ir kompaktiškus RF įrenginius.

Privalumai

MMCX jungtis užtikrina pastovią 50 omų varžą ir palaiko dažnius iki 6000 MHz, todėl gali būti naudojama aukšto dažnio srityse. Auksuoti kontaktai mažina kontaktinę varžą ir užtikrina didesnį atsparumą korozijai ilgalaikiam elektriniam stabilumui. Kompaktiški matmenys (apie 7,5 mm × 4,5 mm × 3,4 mm) tinka ankštoms montavimo vietoms ir lengviems mazgams. Gaminys tiekiamas kaip vienas vienetas, supaprastinant pasirinkimą mažiems projektams ir remontui.

Tinka

• RF ir mikrobangų matavimo įrangai
• Belaidžio ryšio moduliams ir siųstuvams-imtuvams
• Vidinei instaliacijai kompaktiškuose įrenginiuose (GPS, daiktų internetas, nešiojamieji)
• Nestandartiniams kabelių rinkiniams ir prototipų gamybai

Pagrindinės specifikacijos

• Jungties tipas: MMCX bendraašė
• Varža: 50 Ω
• Dažnių diapazonas: 0–6000 MHz
• Kontaktų danga: auksuoti kontaktai
• Matmenys (P × G × A): apie 7,5 mm × 4,5 mm × 3,4 mm
• Pakuotė: vienas vienetas polietileniniame maišelyje

Kaip naudoti

Paruoškite bendraašį kabelį pagal standartines MMCX surinkimo praktikas, užtikrindami tinkamą centrinio laido ir ekrano užbaigimą 50 Ω jungčiai. Įkiškite ir pritvirtinkite jungtį prie kabelio pagal gamintojo mechaninio tvirtinimo metodą, būdami atsargūs, kad nepažeistumėte auksuotų kontaktų paviršių. Integruodami į įrangą, sulygiuokite jungtį su sujungiamuoju MMCX lizdu ir stipriai spauskite, kol pajusite užsifiksavimą. Po montavimo patikrinkite vientisumą ir grįžtamuosius nuostolius tinkamais matavimo prietaisais.

Rekomendacijos

Elkitės su auksuotais kontaktais atsargiai, kad išvengtumėte įbrėžimų ar užteršimo. Naudokite suderinamus 50 Ω kabelius ir sujungiamąsias jungtis, ir atlikite periodinius patikrinimus aplinkoje, kurioje gali būti dulkių ar drėgmės. Kritiniams RF matavimams patvirtinkite jungties vientisumą tinklo analizatoriumi, kad užtikrintumėte laukiamą našumą iki 6 GHz.
