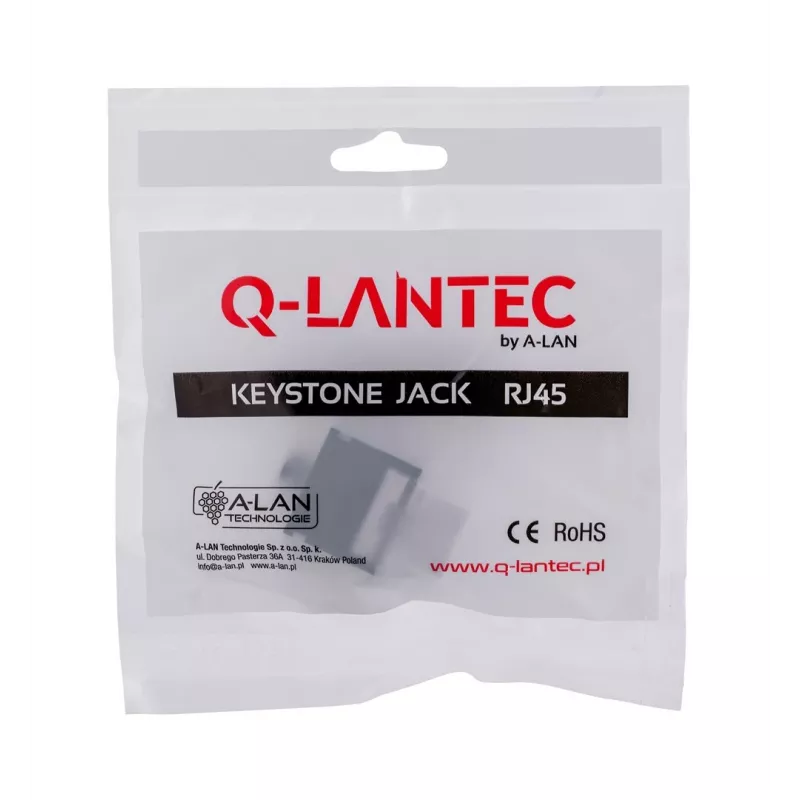

Keystone lizdas A-LAN MKB-U6-1 — RJ45 U/UTP Cat6, 22/26 AWG, juodas/baltas ABS korpusas

„Alantec MKB-U6-1“ keystone modulis yra neekranuotas UTP keystone RJ45 Cat.6 perdavimo lizdas, skirtas vidaus horizontaliems ir vertikaliems duomenų tinklo įrenginiams. Jis tinka AWG 22–26 kabeliams ir palaiko 568A bei 568B laidų schemas. Modulis naudoja IDC (LSA) jungtį ant spausdintinės plokštės ir tiekiamas kaip vienetas su juodai balta spalvų schema.

Privalumai

Keystone modulis pasižymi įrankių nereikalaujančia konstrukcija, todėl lengvai montuojamas tuščiuose paskirstymo skyduose, sieninėse dėžutėse ar grindų išvaduose naudojant universalius tvirtinimus. Jo IDC (LSA) užbaigimas užtikrina patikimą laidininkų kontaktą Cat.6 našumui, tuo pačiu pritaikant įvairaus skersmens kabelius (AWG 22–26). Kompaktiška keystone forma užtikrina suderinamumą su standartinėmis keystone plokštėmis ir skydais.

Tinka

• Naudotojų išvadų įrengimui namuose ir biuruose
• Tuščių paskirstymo skydų ir paskirstymo laukų užpildymui
• Vertikalioms ir horizontalioms struktūrinio kabeliavimo trasoms
• Modernizavimo įrenginiams, kai pageidaujamas montavimas be įrankių

Pagrindinės specifikacijos

• Produktas: Keystone modulis Alantec MKB-U6-1
• Jungties tipas: RJ45 lizdinė keystone
• Kategorija: Cat.6, UTP (neekranuotas)
• Užbaigimas: IDC (LSA) ant spausdintinės plokštės
• Kabelių suderinamumas: AWG 22–26
• Laidų schema: 568A / 568B
• Spalva: juoda, balta
• Parduodama: vienetas

Kaip naudoti

Įstatykite keystone modulį į suderinamą keystone angą paskirstymo skyde, sieninėje plokštėje ar grindų dėžutėje, kol jis užsifiksuos. Nuimkite tinklo kabelio išorinį apvalkalą, atskirkite poras ir įkiškite atskirus laidininkus į IDC lizdus pagal pasirinktą 568A arba 568B laidų schemą. Įspauskite laidininkus į IDC kontaktus naudodami tinkamą užspaudimo įrankį arba gamintojo pateiktą metodą be įrankių, jei toks yra. Patikrinkite jungtį ir užfiksuokite modulį keystone rėmelyje ar skyde.

Rekomendacijos

Norint užtikrinti patikimą Cat.6 našumą, naudokite atitinkamos kategorijos kokybišką UTP kabelį ir po įrengimo patikrinkite kiekvieną užbaigimą tinklo kabelio testeriu. Venkite staigių lenkimų ir per didelės tempimo jėgos kabeliui montavimo metu.
