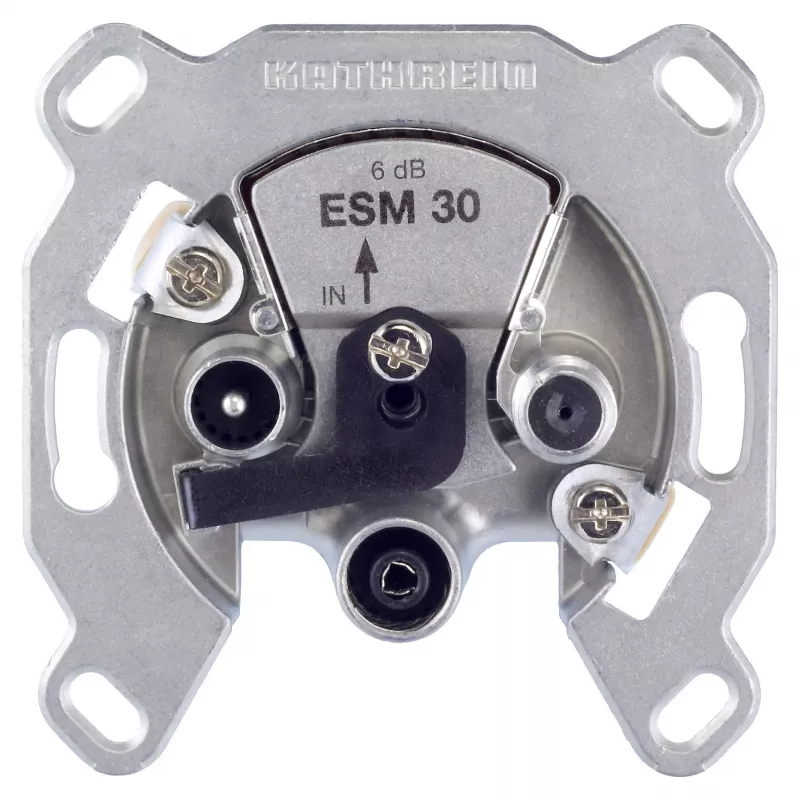

Kathrein ESM 30 trigubas antenų lizdas televizijai, radijui ir palydoviniam ryšiui (žvaigždės tinklas)

Šiuolaikinėse namų pramogų ir ryšio sistemose dažnai iškyla iššūkis paskirstyti palydovinius, antžeminės televizijos ir radijo signalus į vieną sieninį lizdą be signalo nuostolių ar trukdžių. Kathrein ESM 30 antenų lizdas šią problemą išsprendžia, nes suteikia vieną įleidžiamą jungties tašką, kuris vienu metu palaiko visas tris paslaugas – idealiai tinka žvaigždės topologijos tinklams.

Kam jis skirtas

Šis lizdas skirtas profesionalams montuotojams ir namų savininkams, kuriems reikia patikimo, aukštos kokybės trigubo lizdo, skirto palydoviniams imtuvams, televizoriams ir radijo imtuvams prijungti prie centrinės paskirstymo sistemos. Jis ypač tinka žvaigždės topologijos tinklams, kur kiekvienas lizdas maitinamas atskirai.

Pagrindinės savybės

• Triguba konfigūracija: vienas palydovinis (F tipo moteriška jungtis), vienas televizijos (IEC vyriška jungtis) ir vienas radijo (IEC moteriška jungtis) išėjimas.
• Platus dažnių diapazonas: 5–862 MHz TV/radijui ir 950–2200 MHz palydoviniam ryšiui.
• Maži tiesioginiai nuostoliai: 4 dB tiek TV/radijo, tiek palydovinio ryšio keliams.
• Nuolatinės srovės pralaidumas palydoviniam ryšiui (maks. 24 V / 0,5 A), skirtas LNB arba jungiklių maitinimui.
• Aukštas ekranavimo efektyvumas (A klasė) ir atspindžių nuostoliai >10 dB, užtikrinantys švarų signalą.
• Tvirtas cinko lydinio korpusas, užtikrinantis ilgaamžiškumą ir ilgą tarnavimo laiką.
• Įleidžiamas (Unterputz) dizainas, užtikrinantis tvarkingą, profesionalų vaizdą.

Specifikacijos

• Gaminio tipas: antenų lizdas
• Lizdo tipas: SAT & TV & Radio
• Lizdų skaičius: 3
• TV išėjimo jungtis: IEC vyriška (koaksialinis kištukas)
• Radijo išėjimo jungtis: IEC moteriška (koaksialinė jungtis)
• Palydovinio ryšio išėjimo jungtis: F tipo moteriška
• Dažnių diapazonas (TV/radijas): 5–862 MHz
• Dažnių diapazonas (palydovinis): 950–2200 MHz
• Tiesioginiai nuostoliai (TV/radijas): 4 dB
• Tiesioginiai nuostoliai (palydovinis): 4 dB
• Nuolatinės srovės pralaidumas (palydovinis): Taip, maks. 24 V / 0,5 A
• Ekranavimo efektyvumas: A klasė
• Atspindžių nuostoliai: >10 dB
• Izoliacija tarp išėjimų: >20 dB
• Varža: 75 omų
• Korpuso medžiaga: cinko lydinys
• Darbinė temperatūra: nuo -20 iki +55 °C
• Montavimo tipas: įleidžiamas
• Paskirtis: vieno jungties lizdas žvaigždės tinklams

Patarimai

Norėdami užtikrinti geriausią veikimą, tinkamai užbaikite visus kabelius ir naudokite aukštos kokybės koaksialinius kabelius, atitinkančius dažnių diapazoną. Nuolatinės srovės pralaidumo funkcija leidžia nuotoliniu būdu maitinti palydovinius komponentus, tačiau įsitikinkite, kad prijungta įranga atitinka įtampos ir srovės ribas. Montuodami žvaigždės tinkle, kiekvieną lizdą junkite tiesiogiai prie centrinio paskirstymo įrenginio, kad išlaikytumėte signalo vientisumą.
