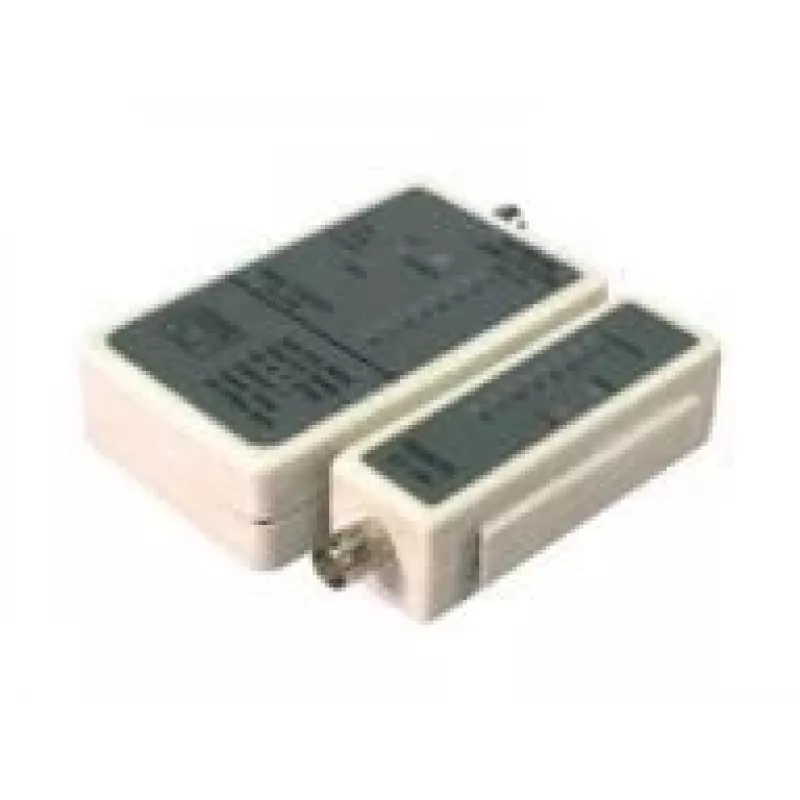

Kabelių tikrintuvas LogiLink WZ0011

LogiLink WZ0011 kabelių tikrintuvas yra kompaktiškas įrankis, skirtas tinklo ir ryšio kabeliams, įskaitant RJ45, RJ11 ir bendraašes jungtis, tikrinti. Jis patikrina kabelio vientisumą, aptinka atviras grandines, trumpuosius jungimus, neteisingus sujungimus ir pateikia kaiščių sujungimo patikras. Įrenginį sudaro nuotolinis terminatorius su RJ45 lizdo kištuku ir juodas užtraukiamas dėklas saugojimui; jis maitinamas viena 9 V bloko baterija (nepridedama).

Privalumai

Tikrintuvas siūlo tiek automatinio nuskaitymo, tiek žingsninio tikrinimo režimus ir naudoja kelis šviesos diodus kabelio būsenai rodyti, kad būtų galima greitai atlikti diagnostiką. Jo nuotolinis įrenginys leidžia tikrinti sumontuotus kabelius nuo tolimojo galo, o grįžtamojo ryšio ir vientisumo funkcijos padeda lokalizuoti ir patikrinti nutiestas ryšio linijas. Kompaktiška forma ir pridedamas dėklas daro jį tinkamu naudoti lauko sąlygomis.

Tinka

• RJ45 eterneto kabelių tikrinimui ir patikrai
• RJ11 telefono linijų tikrinimui
• Bendraašių kabelių vientisumo ir gedimų tikrinimui
• Vietos tinklo įrengimo ir priežiūros diagnostikai

Pagrindinės specifikacijos

• Palaikomos jungtys: RJ45, RJ11, BNC (bendraašė)
• Tikrinimo režimai: automatinis nuskaitymas ir žingsninis
• Indikatoriai: keli šviesos diodai būsenai, gedimams ir kaiščių žemėlapiui rodyti
• Nuotolinis įrenginys: 1× RJ45 lizdo kištukas
• Maitinimas: 1× 9 V bloko baterija (nepridedama)
• Priedai: pridedamas juodas užtraukiamas dėklas

Kaip naudoti

Prijunkite pagrindinį tikrintuvą prie vieno kabelio galo, o nuotolinį įrenginį – prie kito galo (eternetui naudokite RJ45 nuotolinį įrenginį). Pasirinkite norimą tikrinimo režimą – automatinį nuskaitymą pilnam automatiniam perrinkimui arba žingsninį, kad stebėtumėte atskirų kaiščių rezultatus. Perskaitykite šviesos diodų seką, kad nustatytumėte vientisumą, atviras grandines, trumpuosius jungimus, neteisingus sujungimus ar kaiščių sujungimo žemėlapį. Pakeiskite 9 V bateriją, kai indikatorius rodo žemą energijos lygį.

Rekomendacijos

Naudokite nuotolinį įrenginį, kad tikrintumėte sumontuotus kabelius nuo tolimojo galo, ir paleiskite automatinį nuskaitymą, kad greitai nustatytumėte dažniausius gedimus. Tiksliam trikčių šalinimui naudokite žingsninį režimą ir tikrinkite šviesos diodų šablonus pagal naudotojo vadovą. Laikykite tikrintuvą ir nuotolinį įrenginį pridedamame dėkle ir išimkite bateriją, jei laikote ilgesniam laikui.
