InLine PoE / PoE+ testeris InLine 79999I

„InLine PoE / PoE+“ testeris „InLine 79999I“ yra kompaktiškas rankinis įrankis, skirtas tikrinti „Power over Ethernet“ tinklo lizduose ir jungiamuosiuose kabeliuose. Jis palaiko IEEE 802.3af ir IEEE 802.3at standartus atitinkančius PoE maitinimo šaltinius, kurių vardinė įtampa yra 37–57 V diapazone, ir prie tinklo jungiamas naudojant pridedamą trumpą RJ45 kabelį. Testeris rodo PoE maitinimo buvimą ir tipą bei padeda nustatyti, ar maitinimas tiekiamas per „Endspan“ ar „Midspan“ laidų schemą.

Privalumai

Testeris suteikia paprastą vizualinį PoE buvimo ir laidų tipo indikavimą naudojant šviesos diodus, yra suderinamas tiek su PoE, tiek su PoE+ (IEEE 802.3af / 802.3at) nurodytame įtampos diapazone, kompaktiškas ir nešiojamas trikčių šalinimui vietoje. Nereikalauja jokios konfigūracijos ir naudoja standartinę RJ45 jungtį greitam prijungimui prie lizdų ir kabelių.

Tinka

• Greitam PoE / PoE+ prieinamumo tikrinimui tinklo lizduose
• Jungiamųjų kabelių ir įdiegtų RJ45 prievadų PoE laidų testavimui
• Trikčių šalinimui vietoje, atliekamam tinklo technikų ir montuotojų

Pagrindinės specifikacijos

• Standartai: suderinamas su IEEE 802.3af ir IEEE 802.3at
• Palaikomas įtampos diapazonas: 37–57 V

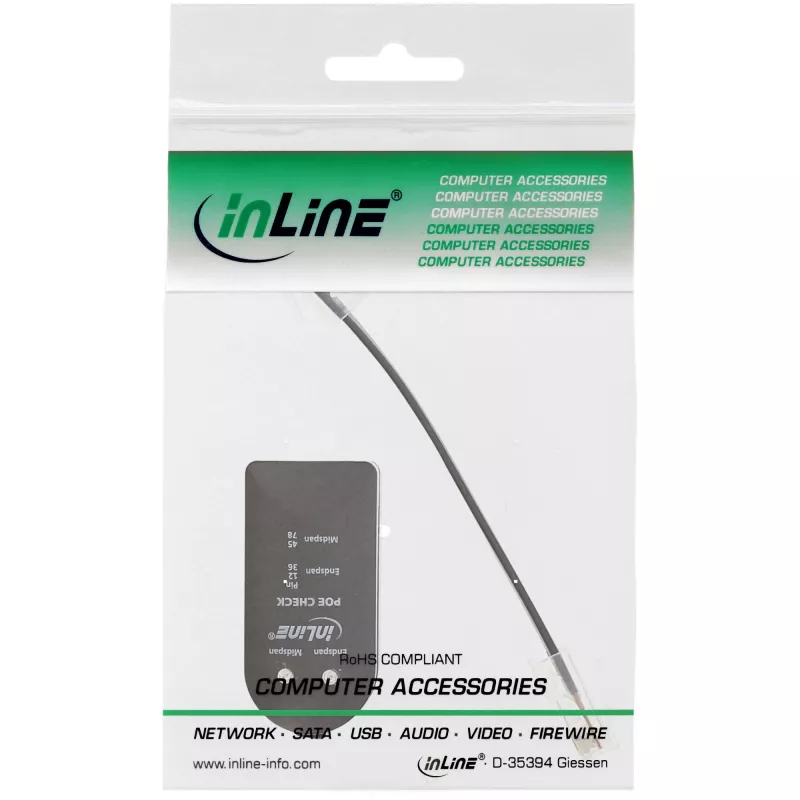

• Jungtis: RJ45 (naudojamas pridedamas trumpas kabelis)
• Spalva: juoda
• Prekės ženklas / modelis: InLine 79999I

Kaip naudoti

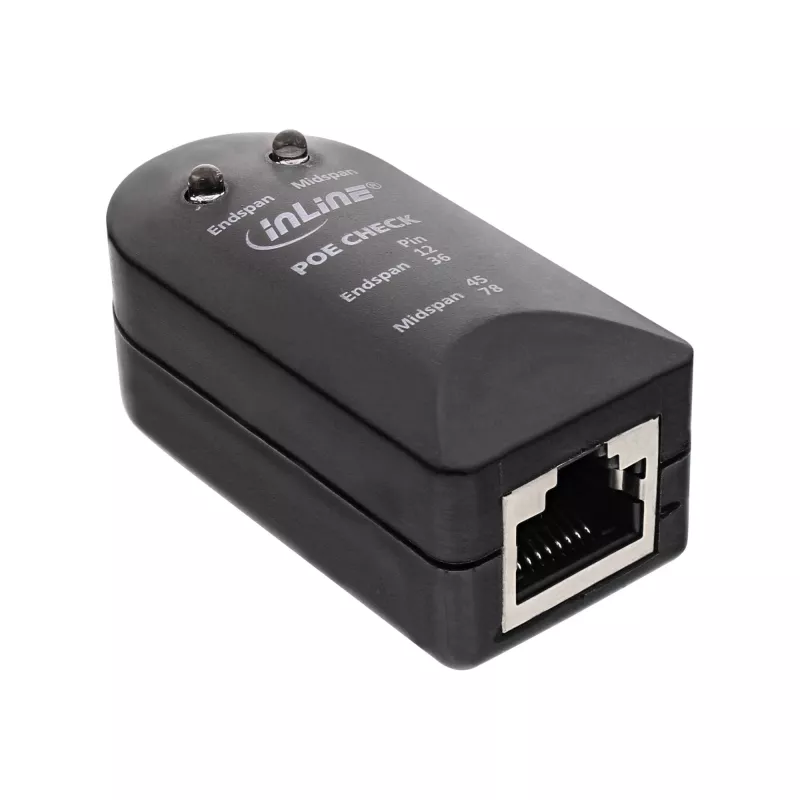

Prijunkite testerio RJ45 kištuką prie įrenginio naudodami pridedamą trumpą kabelį, o kitą galą įkiškite į testuojamą RJ45 prievadą arba sieninį lizdą. Stebėkite šviesos diodų indikatorius: jei šviečia „Endspan“ šviesos diodas, PoE yra ant 1, 2, 3 ir 6 kontaktų; jei šviečia „Midspan“ šviesos diodas, PoE yra ant 4, 5, 7 ir 8 kontaktų. Jei nė vienas šviesos diodas nešviečia, testuojama jungtis neteikia PoE įtampos.

Rekomendacijos

Nenaudokite testerio telefono ar ISDN linijoms – šie standartai ir įtampos nėra palaikomi. Naudokite įrenginį tik nurodytame įtampos diapazone (37–57 V) ir laikykitės standartinių saugos praktikų dirbant su veikiančia tinklo įranga.
