Tinklo kabelių testeris LogiLink WZ0014

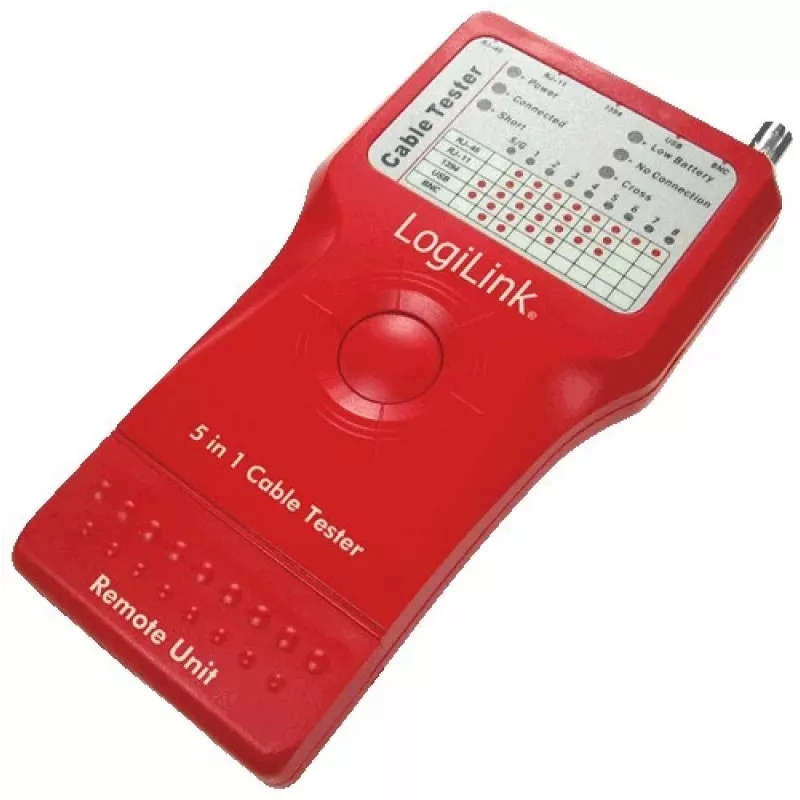

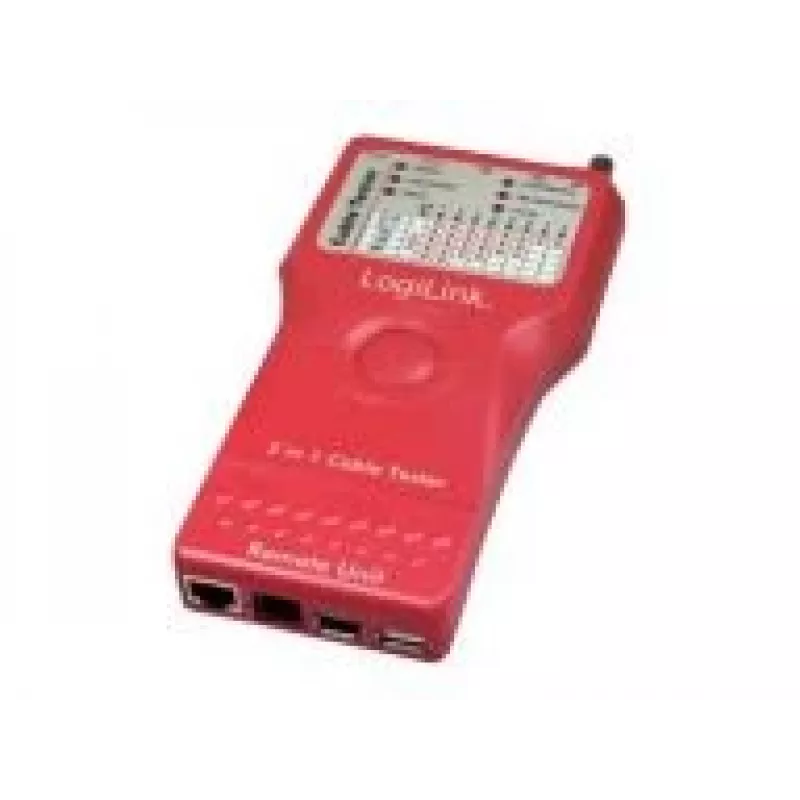

„LogiLink WZ0014“ 5-in-1 kabelių testeris tikrina penkis įprastus LAN ir kompiuterių kabelių tipus. Jis patikrina įdiegtą instaliaciją ir jungiamuosius kabelius su RJ-11, RJ-45, USB, IEEE1394 ir BNC jungtimis bei yra skirtas aptikti laidų vientisumą ir tipinius tiesioginio sujungimo gedimus. Kompaktiškas, ergonomiškas rankinis įrenginys turi nuotolinį testerį, laikomą pagrindiniame korpuse, ir veikia su 9 V baterija.

Privalumai

Testeris palaiko RJ-11, RJ-45, BNC, USB ir IEEE1394 kabelius ir gali tikrinti tiek ekranuotus (STP), tiek neekranuotus (UTP) LAN kabelius. Vieno mygtuko valdymas, LED indikatoriai ir garsinis signalas supaprastina rezultatų interpretavimą. Įrankis užtikrina iki 600 pėdų (apie 183 m) tikrinimo atstumą RJ-45/RJ-11/BNC kabeliams, turi įmontuotą baterijos testą ir patogų priėjimą prie baterijos, taip pat komplektuojamas su nešiojimo dėklu transportavimui ir saugojimui.

Tinka

• Tinklų technikams, tikrinantiems Ethernet instaliaciją (RJ-45, STP/UTP)
• IT darbuotojams, testuojantiems telefono ir modemo linijas (RJ-11)
• Technikams, tikrinantiems vaizdo, koaksialines ar senesnes BNC jungtis
• USB ir IEEE1394 kabelių laidų remonto ir priežiūros darbams
• Įdiegtos instaliacijos ir jungiamųjų kabelių lauko testavimui iki 600 pėdų

Pagrindinės specifikacijos

• Palaikomos jungtys: RJ-11, RJ-45, BNC, USB, IEEE1394
• Maitinimas: 9 V baterija
• Maksimalus testavimo atstumas: 600 pėdų (RJ-45/RJ-11/BNC)
• Testai: vientisumas, atviros/trumpos/gedimų indikacija tiesioginio sujungimo kabeliuose
• Indikatoriai: LED ir garsinis signalas; įmontuotas baterijos testas
• Dizainas: ergonomiškas rankinis su nuimamu nuotoliniu įrenginiu; komplekte nešiojimo dėklas

Kaip naudoti

Įdėkite 9 V bateriją į pagrindinį įrenginį ir, jei reikia, patikrinkite baterijos lygį naudodami įmontuotą baterijos testą. Vieną tikrinamo kabelio galą prijunkite prie pagrindinio įrenginio, o kitą – prie nuotolinio įrenginio (arba naudokite pagrindiniame įrenginyje laikomą nuotolinį). Paspauskite vieną testavimo mygtuką, kad pradėtumėte. Stebėkite LED seką ir klausykitės garsinio signalo, kad nustatytumėte teisingą laidų sujungimą arba rastumėte atviras, trumpai sujungtas ar neteisingai sujungtas poras. USB ir IEEE1394 kabeliams įsitikinkite, kad jungtys yra visiškai įstatytos, kad būtų galima atlikti ekrano ir vientisumo testavimą.

Rekomendacijos

Naudokite šį testerį tiesioginio sujungimo laidų tikrinimui; jis nėra skirtas diagnozuoti kryžminius ar atvirkščiai sujungtus kabelius. Nenaudojamą nuotolinį įrenginį laikykite pagrindiniame korpuse, o testerį nešiokitės pridėtame dėkle, kad apsaugotumėte nuo pažeidimų. Pakeiskite 9 V bateriją, kai įmontuotas baterijos testas rodo mažą energijos lygį, kad išlaikytumėte patikimus rezultatus.
