Kabelių testeris, LogiLink WZ0010, tinklo kabelių testavimo įrankis

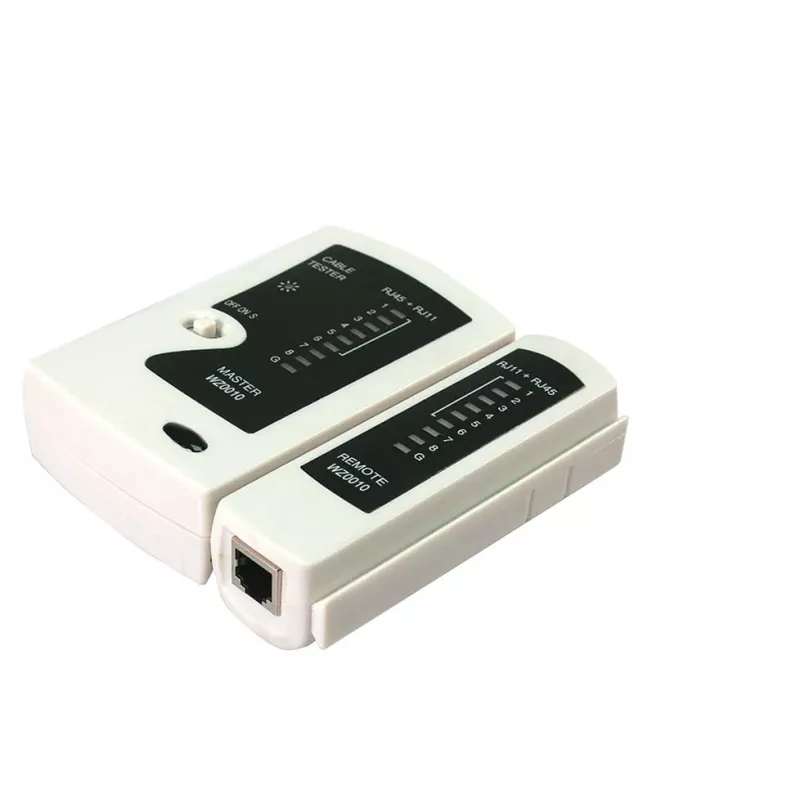

LogiLink WZ0010 kabelių testeris yra rankinis tinklo kabelių testavimo įrankis, skirtas patikrinti RJ45 ir RJ11 jungčių vientisumą ir laidų sujungimą. Komplektą sudaro pagrindinis įrenginys su dviem RJ45 lizdais ir nuotolinis įrenginys su vienu RJ45 lizdu, taip pat juodas užtraukiamas dėklas saugojimui. Testeris maitinamas baterijomis (reikia vienos 9 V blokinės baterijos, nepridedama) ir turi šviesos diodų indikatorius, rodančius testavimo rezultatus įvairioms kabelių būsenoms, tokioms kaip vientisumas, nutrūkę laidai, trumpieji jungimai, neteisingi laidų sujungimai ir kontaktų priskyrimas.

Privalumai

Testeris siūlo tiek automatinio skenavimo, tiek nuoseklaus testavimo režimus, kad būtų galima greitai nustatyti kabelių gedimus. Jis palaiko kilpinį testavimą kabelių lokalizavimui ir pateikia aiškius šviesos diodų būsenos indikatorius, kad interpretacija būtų paprasta. Jo kompaktiška konstrukcija ir pridedamas nuotolinis įrenginys daro jį tinkamu testuoti sumontuotus kabelius per atstumą, o užtraukiamas dėklas pagerina nešiojamumą ir saugojimą.

Tinka

• RJ45 tinklo kabelių (Ethernet) testavimui
• RJ11/RJ12 telefono kabelių testavimui
• Kabelių vientisumo tikrinimui ir trūkių vietų nustatymui
• Trumpųjų jungimų, nutrūkusių laidų ir neteisingų laidų sujungimų aptikimui
• Tinklo įrengimo ir priežiūros darbams vietoje

Pagrindinės specifikacijos

• Palaikomos jungtys: RJ45, RJ11/RJ12

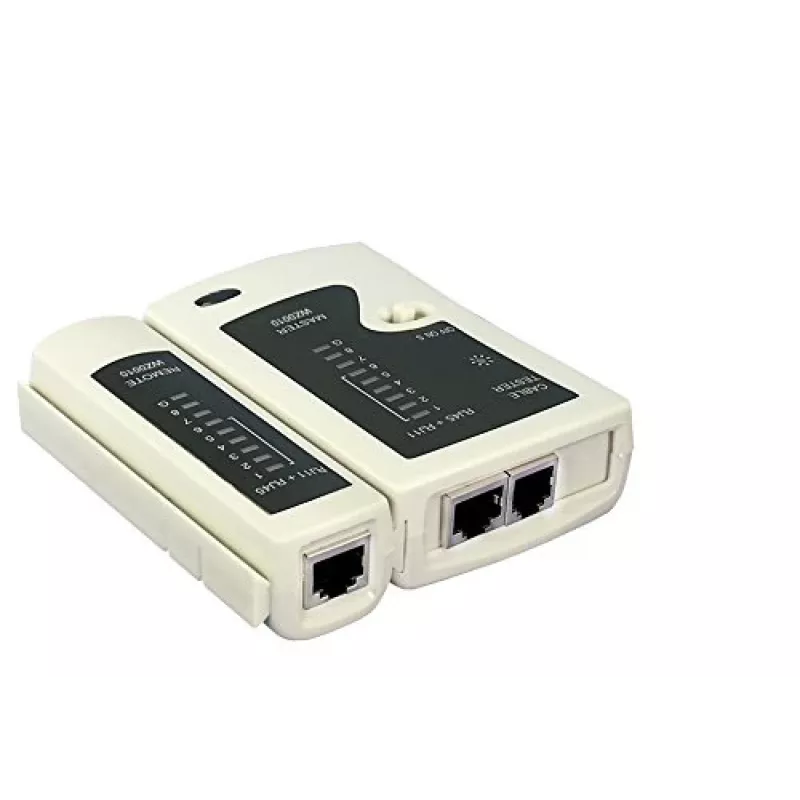

• Pagrindinis įrenginys: 2 x RJ45 lizdai
• Nuotolinis įrenginys: 1 x RJ45 lizdas
• Maitinimas: 1 x 9 V blokinė baterija (nepridedama)
• Indikacija: keli šviesos diodai būsenai ir laidų sekai
• Į komplektą įeina: juodas užtraukiamas dėklas

Kaip naudoti

Prijunkite vieną kabelio galą prie pagrindinio įrenginio, o kitą – prie nuotolinio įrenginio. Įjunkite pagrindinį įrenginį su 9 V baterija, pasirinkite automatinio skenavimo ar nuoseklų režimą ir pradėkite testavimą. Stebėkite šviesos diodų seką, kad nustatytumėte vientisumą, nutrūkusius ar trumpai sujungtus laidus, neteisingus laidų sujungimus ar teisingą kontaktų priskyrimą. Sumontuotiems kabeliams naudokite kilpinio testavimo funkciją, kad lokalizuotumėte kabelio trasą ir nustatytumėte gedimus linijoje.

Rekomendacijos

Naudokite naują 9 V bateriją patikimiems rezultatams. Kai įmanoma, testuokite kabelius, kurių abu galai yra prieinami, ir venkite testuoti veikiančias telekomunikacijų linijas. Laikykite įrenginius pridedamame užtraukiamame dėkle, kad apsaugotumėte jungtis ir šviesos diodus transportavimo metu.
