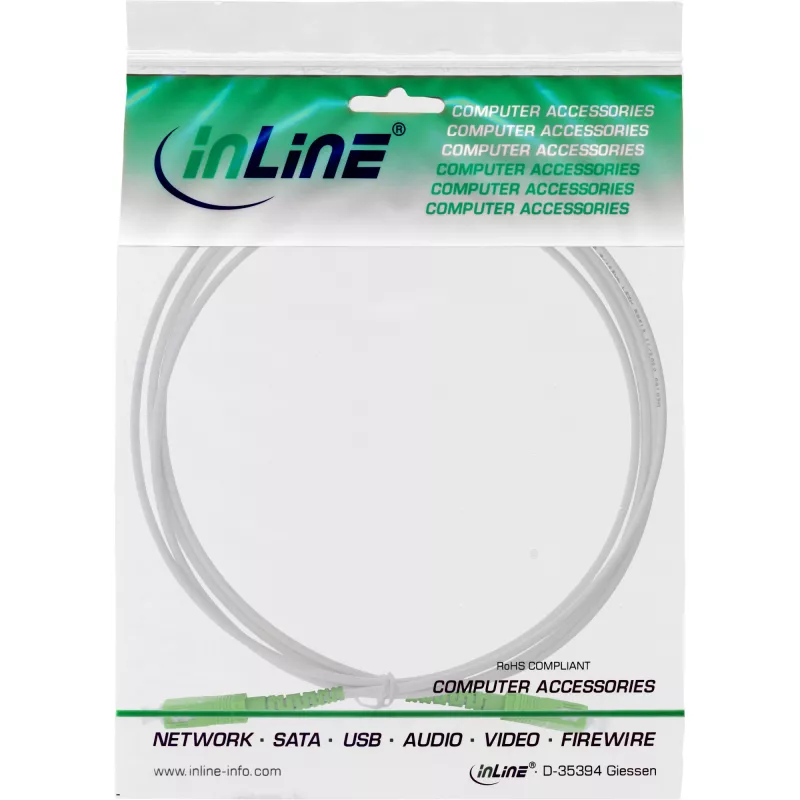

InLine šviesolaidinis simplex kabelis, FTTH, SC/APC8° į SC/APC8° 9/125µm OS2 1m

„InLine“ šviesolaidinis simplex komutacinis kabelis SC/APC į SC/APC 9/125 µm OS2 1 m yra vienmodis jungiamasis kabelis, skirtas FTTH instaliacijoms ir trumpiems sujungimams. 9/125 µm OS2 skaidula pasižymi mažu silpninimu, todėl tinka tolimų nuotolių signalo perdavimui, o SC/APC 8° poliruotos jungtys abiejuose galuose mažina atgalinį atspindį. Kabelio išorinis skersmuo – 3,0 mm, jis turi lankstų nerūdijančio plieno spiralinį vamzdelį, užtikrinantį didesnę mechaninę apsaugą, ir baltą, halogenų neturintį apvalkalą, tinkamą diskretiškam vidaus klojimui. Pridedamas gamyklinis bandymų protokolas, patvirtinantis įterpimo ir atgalinio atspindžio nuostolius, todėl kabelis patikimai veikia namų ir verslo šviesolaidiniuose tinkluose.

Privalumai

Armuota konstrukcija ir 3,0 mm skersmuo suteikia didesnį mechaninį atsparumą, palyginti su labai plonais iš anksto sumontuotais komutaciniai kabeliais, todėl sumažėja lūžimo rizika tvarkant ir montuojant. SC/APC 8° poliruotos jungtys užtikrina mažus įterpimo nuostolius ir didelį atgalinės sklaidos slopinimą, o tai svarbu jautriai optinei įrangai ir šviesolaidiniams modemams. Halogenų neturintis išorinis apvalkalas ir atitiktis atitinkamiems IEC standartams užtikrina saugų naudojimą patalpose ir padeda laikytis įrengimo reikalavimų. Prie kabelio pridedamas bandymų protokolas, kuriame dokumentuojama optinė veikimo kokybė.

Tinka

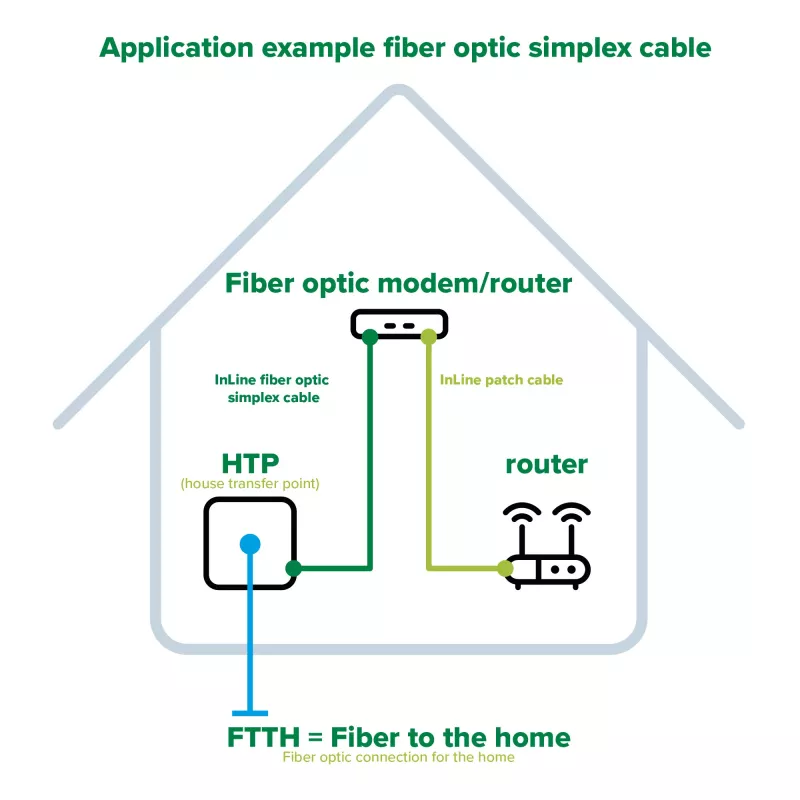

• FTTH namų perdavimo taško prijungimui prie šviesolaidinio modemo arba ONT
• Sujungimui tarp sieninio lizdo ir maršrutizatoriaus / modemo gyvenamosiose patalpose
• Tiesioginiams įrenginių sujungimams mažose verslo šviesolaidinėse instaliacijose
• Naudojimui su pataisos skydeliais ir trumpomis vidaus skaidulinėmis jungtimis

Pagrindiniai techniniai duomenys

• Skaidulos tipas: vienmodė OS2, 9/125 µm
• Jungčių tipas: SC/APC į SC/APC, 8° poliruotos
• Kabelio išorinis skersmuo: apie 3,0 mm ±0,2 mm
• Armavimas: lankstus nerūdijančio plieno spiralinis vamzdelis vienai gyslai
• Išorinis apvalkalas: be halogenų, baltas
• Įprastas įterpimo nuostolis: <0,20 dB (tipinis)
• Maksimalus įterpimo nuostolis: <0,30 dB
• Atgalinės sklaidos slopinimas: >60 dB
• Atitiktis standartams: IEC 60754‑2, IEC 60332‑3‑1, IEC 61034‑2, IEC 61754‑20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C
• Laikymo temperatūros diapazonas: nuo -40 °C iki +85 °C
• Ilgis: 1 m
• Spalva: balta

Kaip naudoti

Išpakuokite „InLine“ SC/APC į SC/APC komutacinį kabelį ir patikrinkite, ar ant jungčių yra apsauginiai dangteliai; prieš jungdami dangtelius nuimkite. Atsargiai sulygiuokite SC jungtis su adapteriu arba įrenginio prievadu ir stumkite, kol išgirsite spragtelėjimą, reiškiantį tinkamą sujungimą. Venkite per didelio lenkimo šalia jungčių galų ir netempkite kabelio; nerūdijančio plieno spiralė suteikia apsaugą, tačiau būtina laikytis įprastų šviesolaidžių tvarkymo taisyklių. Įrengiant gyvenamosiose patalpose, kabelį tieskite palei sienas ar grindjuostes ir pritvirtinkite tinkamomis sąvaržomis, kad nebūtų apkrovos. Laikydami nenaudojamą kabelį, vėl uždėkite apsauginius dangtelius.

Rekomendacijos

Šį 1 m „InLine“ SC/APC į SC/APC komutacinį kabelį naudokite vidaus FTTH jungtims, kai reikalingas trumpas, patikimas vienmodis sujungimas. Laikykitės rekomenduojamo minimalaus lenkimo spindulio 3,0 mm armuotiems šviesolaidiniams kabeliams, venkite staigių lenkimų, o jungtis valykite naudodami bekraštes servetėles ir tinkamas šviesolaidžių valymo priemones, kad išlaikytumėte mažus įterpimo nuostolius ir aukštą atgalinės sklaidos slopinimą.
