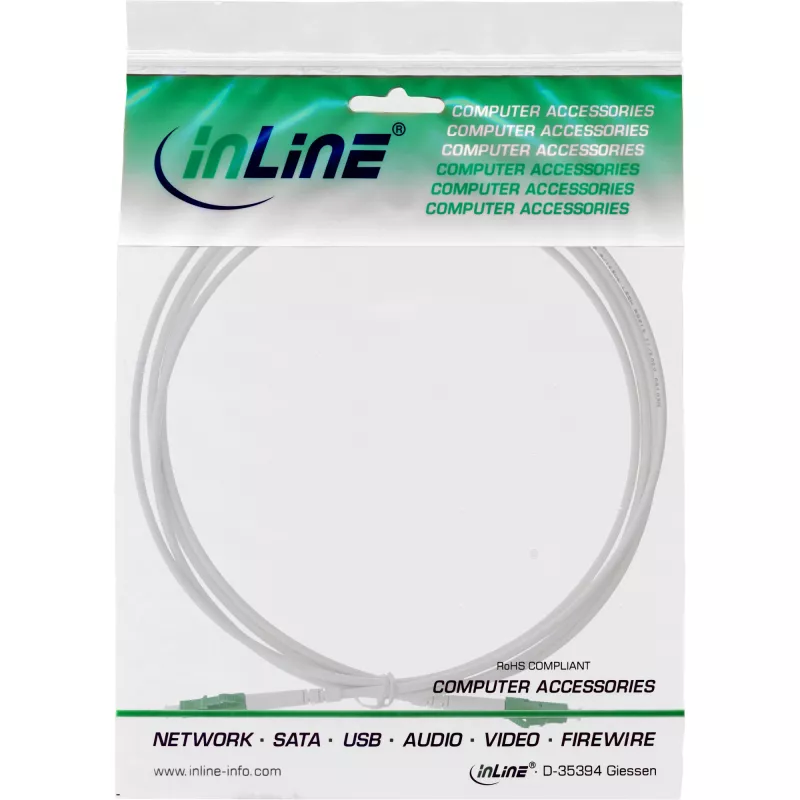

InLine Fiber Optical Simplex kabelis, FTTH, LC/APC8° to LC/APC8° 9/125µm OS2 3m

Vienmodis optinio pluošto kabelis InLine LC/APC – LC/APC OS2 9/125 µm 3 m – tai vieno pluošto patiesiamasis kabelis, skirtas FTTH ir vienmodžio ryšio jungtims. Kabelis naudoja OS2 vienmodį pluoštą su 9/125 µm šerdies ir apvalkalo santykiu ir LC/APC 8° poliravimo jungtimis abiejuose galuose, užtikrinant mažus įterpimo nuostolius ir didelį grįžtamojo signalo slopinimą abonentiniams prijungimo taškams, optiniam komutavimui bei magistralinėms jungtims. Kabelis yra 3 m ilgio, su baltu apvalkalu, sutvirtintas nerūdijančio plieno spiraliniu vamzdeliu, užtikrinančiu didesnį mechaninį stabilumą ir ilgaamžiškumą, o išorinis skersmuo – 3,0 mm.

Privalumai

Sutvirtinta konstrukcija su nerūdijančio plieno spiraliniu vamzdeliu ir 3,0 mm halogenų neturinčiu išoriniu apvalkalu suteikia padidintą atsparumą tempimui ir apsaugą nuo mechaninių pažeidimų, palyginti su plonais iš anksto nutiestais kabeliais. LC/APC 8° poliruotos jungtys pasižymi mažais įterpimo nuostoliais (tipiniai <0,20 dB) ir dideliu grįžtamojo signalo slopinimu (>60 dB), kas užtikrina stabilų vienmodžio signalo perdavimą. Neutralus baltas apvalkalas leidžia diskretiškai įrengti gyvenamosiose patalpose, be to, kabelis tiekiamas su gamykline bandymų ataskaita ir atitinka atitinkamus IEC standartus.

Tinka

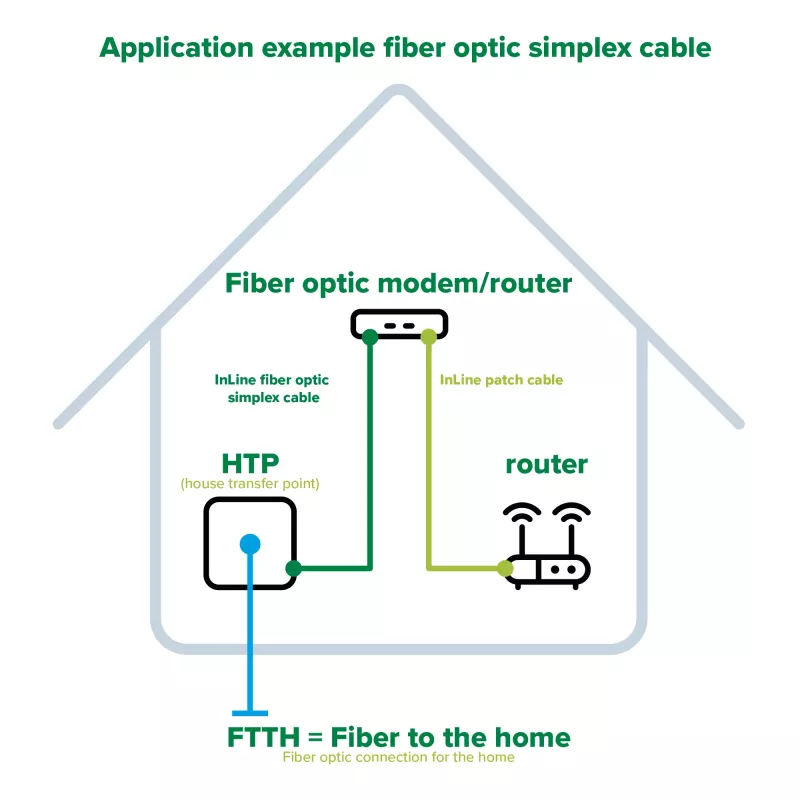

• FTTH abonentų prijungimui tarp buto išvado ir optinio modemo
• Optinio komutavimo panelėms ir skirstomiesiems rėmams vienmodžiuose tinkluose
• Trumpoms magistralinėms ar įrangos sujungimo jungtims, kur reikia mažų nuostolių ir APC poliravimo
• Prastos kokybės iš anksto nutiestų plonų pluoštų keitimui butuose ir namuose

Pagrindinės specifikacijos

• Pluošto tipas: OS2 vienmodis, 9/125 µm šerdies/apvalkalo
• Jungties tipas: LC – LC, APC poliravimas, 8°
• Kabelio ilgis: 3 m
• Išorinis skersmuo: apie 3,0 mm ±0,2 mm, sutvirtintas
• Išorinis apvalkalas: be halogenų, baltas
• Konstrukcija: nerūdijančio plieno spiralinio vamzdelio sutvirtinimas
• Tipinis įterpimo nuostolis: <0,20 dB; maks. įterpimo nuostolis: <0,30 dB
• Grįžtamojo signalo slopinimas: >60 dB
• Darbinės temperatūros diapazonas: nuo -40 iki +85 °C

Kaip naudoti

Nutieskite 3 m kabelį tarp optinio išvado arba komutavimo panelės ir vienmodžio modemo ar įrenginio, vengdami aštrių lenkimų ir gniuždymo apkrovų kabeliui. Įstatykite LC/APC jungtis į suderinamus LC/APC prievadus, kol spragtels, užtikrindami, kad 8° APC ferulė būtų tinkamai sulygiuota. Nenuimkite apsauginių dulkių gaubtelių nuo jungčių iki pat įstatymo. Po įrengimo patikrinkite optinį vientisumą ir nuostolius naudodami tinkamą bandymų įrangą arba pagal pateiktą bandymų ataskaitą.

Rekomendacijos

Venkite lenkti kabelį žemiau gamintojo nustatyto minimalaus lenkimo spindulio, saugokite jungčių galinius paviršius nuo dulkių ir užteršimo, pritvirtinkite kabelį, kad išvengtumėte jungčių sąsajų įtempimo. FTTH įrenginiuose geriau naudokite 3,0 mm sutvirtintą versiją, o ne ploną 1,6 mm iš anksto nutiestą pluoštą, kad sumažintumėte pažeidimo riziką tvarkant ir kasdien naudojant.
