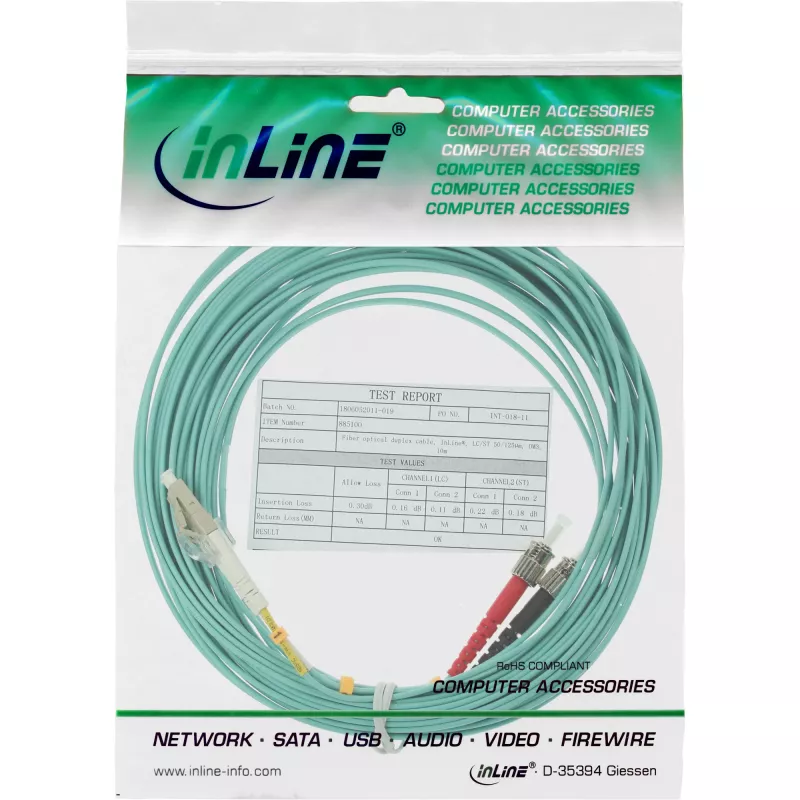

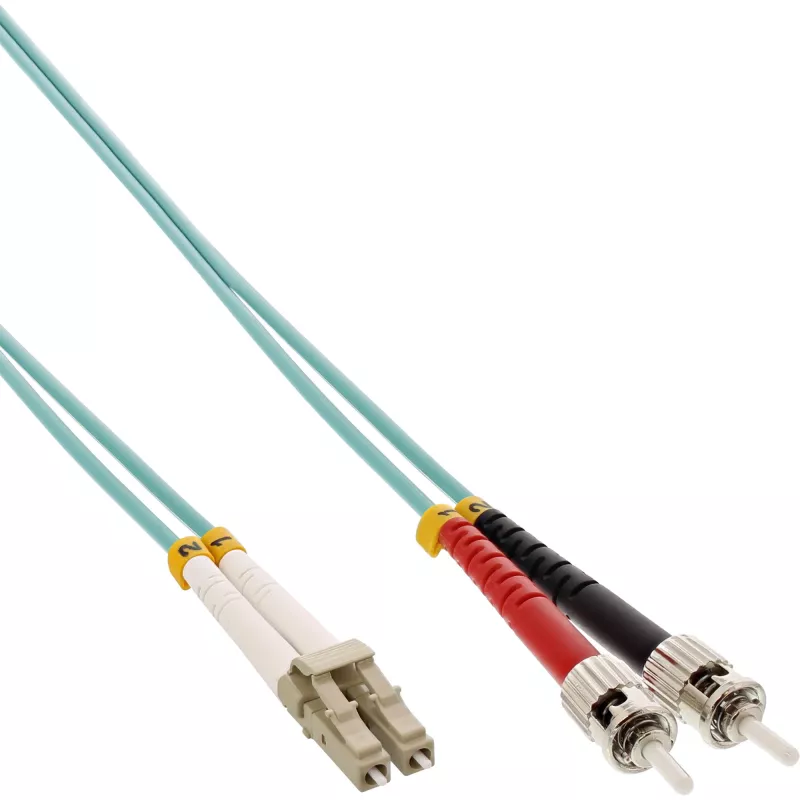

InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM3 3m

InLine Fiber Optical Duplex kabelis LC/ST 50/125µm OM3 3m yra 3 metrų daugiamodis komutacinis kabelis, sukurtas didelės spartos duomenų perdavimui vietiniuose tinkluose ir struktūrizuotoje kabelinėje sistemoje. Viename gale jis turi LC jungtį, kitame – ST jungtį, palaiko pilno dvipusio ryšio veikimą ir naudoja 50/125 µm šerdies/apvalkalo skersmenį, atitinkantį OM3 daugiamodį našumą. Kabelis sukurtas išlaikyti signalo vientisumą trumpose ir vidutinėse nuorodose bei integruotis su įranga, kuriai reikalingi LC arba ST galiniai įtaisai.

Privalumai

Šis OM3 daugiamodis dvipusis kabelis užtikrina mažą slopinimą ir kontroliuojamą modalinį pralaidumą, tinkamą gigabitiniam ir 10 gigabitų Ethernet per daugiamodį pluoštą. LC ir ST jungtys suteikia platų įrenginių suderinamumą: LC – šiuolaikiniams siųstuvams-imtuvams, ST – senesnei įrangai. 3 m ilgis suderina pasiekiamumą ir valdymą stovuose, pataisos skyduose ir staliniuose įrenginiuose. Kabelio apvalkalas ir jungčių įvorės sukurtos atlaikyti pakartotinius įkišimus ir išlaikyti optinį išlygiavimą.

Tinka

• Pataisos jungtims tarp komutatorių, maršrutizatorių ir siųstuvų-imtuvų duomenų centruose ir telekomunikacijų patalpose
• Tinklo įrangos, naudojančios LC prievadą, prijungimui prie įrenginių su ST sąsajomis
• Trumpoms ir vidutinėms daugiamodžio pluošto nuorodoms, perduodančioms didelės spartos Ethernet (1G/10G)
• Laboratoriniams bandymų stendams ir mokymosi aplinkai, reikalaujančiai patikimų daugiamodžių nuorodų

Pagrindinės specifikacijos

• Pluošto tipas: OM3 daugiamodis
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Jungčių tipai: LC (viename gale) ir ST (kitame gale), dvipusė konfigūracija
• Ilgis: 3 metrai
• Palaikomas veikimas: pilno dvipusio optinio perdavimo
• Tipinė taikymo sritis: daugiamodis Ethernet iki 10 Gbps palaikomais atstumais
• Kabelio apvalkalas: lankstus daugiamodis komutacinis kabelis, tinkamas naudoti patalpose

Kaip naudoti

Atpažinkite savo įrangos LC ir ST prievadus ir prieš montavimą įsitikinkite, kad abu galai yra švarūs. Įkiškite LC jungtį į atitinkamą LC siųstuvą-imtuvą arba prievadą, kol ji spragtelėdama užsifiksuos. Sulygiuokite ir įkiškite ST jungtį į ST lizdą naudodami bajonetinę movą, pasukdami jungties movą, kad ją užfiksuotumėte. Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodžiams komutaciniams kabeliams. Patikrinkite nuorodos būseną prijungtuose įrenginiuose ir, jei reikia, atlikite optinės galios arba nuorodos diagnostiką.

Rekomendacijos

Kai jungtys neprijungtos, laikykite jų galinius paviršius apsaugotus dulkių gaubteliais, o prieš sujungdami valykite patvirtintais pluošto valymo įrankiais. Venkite pakartotinių staigių lenkimų ir didelio spaudimo; kabelį laikykite švelniai suvyniotą. Kritinėms nuorodoms po montavimo patikrinkite įterpimo nuostolius ir grįžtamuosius nuostolius, kad patvirtintumėte, jog našumas atitinka tinklo reikalavimus.
