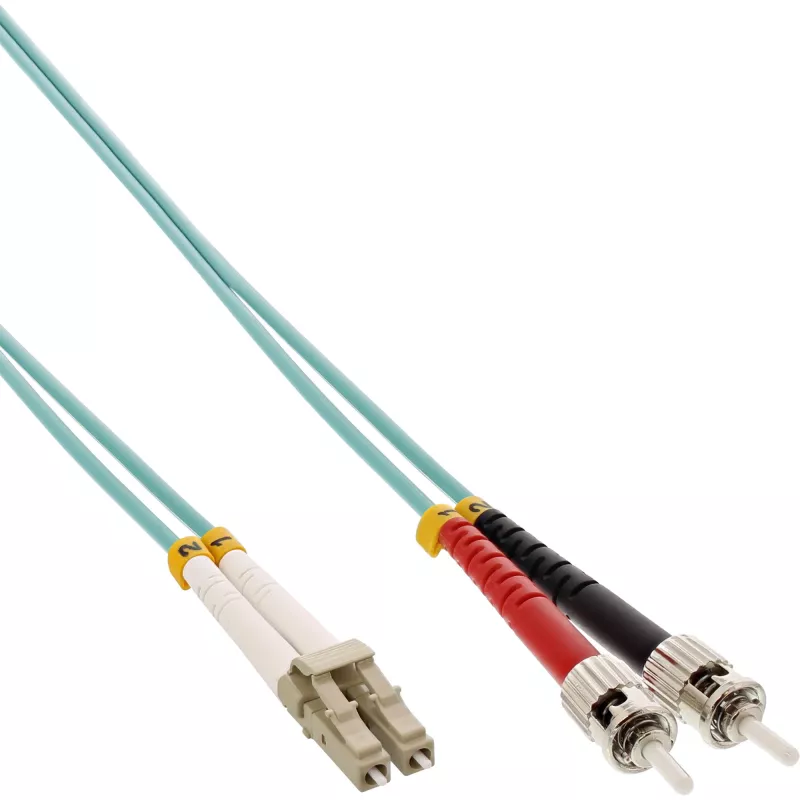

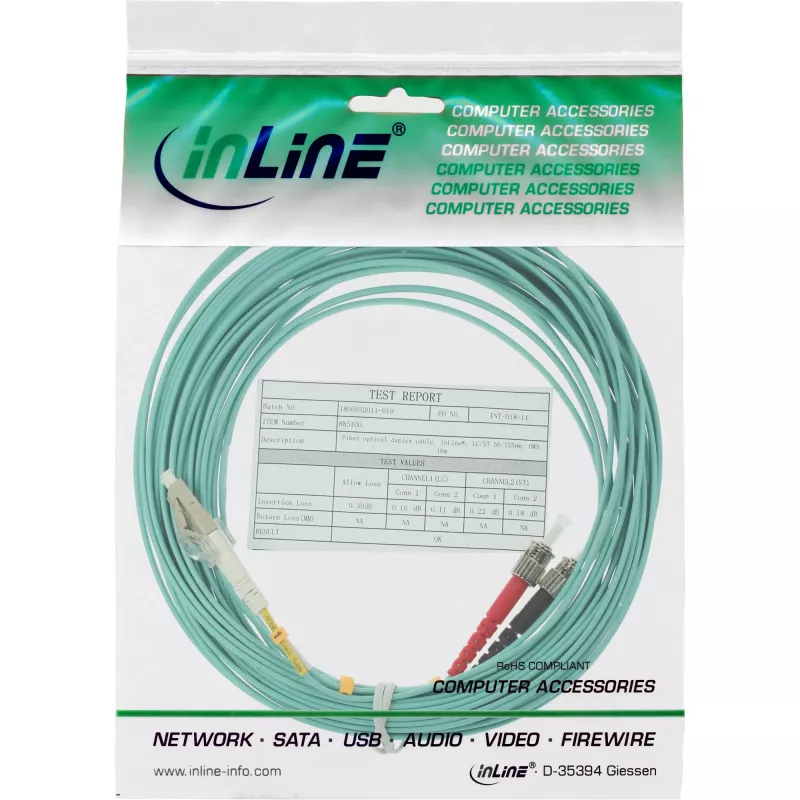

InLine šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 5m

„InLine“ šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 5m yra daugiamodis dvipusis šviesolaidinis pluošto kabelis, sukurtas sparčiosioms tinklo jungtims. Viename gale turintis LC jungtį, o kitame – ST jungtį, šis 5 metrų OM3 kabelis naudoja 50/125 µm šerdies ir apvalkalo geometriją, užtikrindamas mažą slopinimą ir valdomą modinį pralaidumą patikimam duomenų perdavimui. Jis skirtas aktyviajai įrangai sujungti serverių patalpose, tinklo spintose ir struktūrizuotose kabelių sistemose, kuriose reikalingas 10 Gigabit Ethernet ir panašūs didelio pralaidumo protokolai.

Privalumai

Šis OM3 dvipusis šviesolaidinis kabelis užtikrina didesnį pralaidumą ir mažesnę modinę dispersiją, palyginti su žemesnės klasės daugiamodžiais pluoštais, todėl galima ilgesnė 10 Gbit/s jungčių veikimo nuotolis. LC ir ST jungtys užtikrina suderinamumą su įvairia tinklo įranga ir paskirstymo skydais, o dvipusė konstrukcija palaiko vienalaikius siuntimo ir priėmimo kanalus. Standartizuota 50/125 µm geometrija ir OM3 našumas užtikrina nuspėjamą jungties elgseną ir sumažintą signalo praradimą per 5 m ilgį.

Tinka

• 10 Gigabit Ethernet jungtims duomenų centruose ir įmonių tinkluose
• Paskirstymo skydams, komutatoriams ir siųstuvams-imtuvams su LC ir ST sąsajomis
• Trumpoms ir vidutinėms daugiamodžio pluošto jungtims kabelių patalpose ir serverių spintose

Pagrindinės specifikacijos

• Pluošto tipas: daugiamodis OM3
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis A: LC (dvipusė)
• Jungtis B: ST (dvipusė)
• Ilgis: 5 m
• Paskirtis: dvipusis pluošto kabelis siuntimui ir priėmimui
• Optimizuotas: 10 Gbit/s klasės daugiamodėms programoms

Kaip naudoti

Prieš įkišdami patikrinkite jungčių galinių paviršių švarą ir, jei reikia, nuvalykite tinkamais šviesolaidžių valymo įrankiais, kad išvengtumėte padidėjusio slopinimo. Įkiškite LC jungtį į LC prievadą, o ST jungtį – į ST prievadą, užtikrindami tinkamą išlygiavimą ir saugų užfiksavimą. Nutieskite kabelį esamais kabelių tvarkymo takais, vengdami staigių lenkimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, kad išvengtumėte mikrolenkimo nuostolių. Dvipusiam veikimui užtikrinkite, kad TX ir RX kanalai būtų tinkamai sukryžiuoti tarp įrenginių.

Rekomendacijos

Kad užtikrintumėte patikimas sparčiąsias jungtis, naudokite šį OM3 50/125 µm dvipusį kabelį jungtims spintos viduje ir tarp spintų iki rekomenduojamų OM3 atstumo ribų 10 Gbit/s. Kai nenaudojate, laikykite jungtis uždengtas, venkite ankštų lenkimų ir mechaninio įtempimo bei vadovaukitės tinklo įrangos gamintojo optinių siųstuvų-imtuvų išlygiavimo instrukcijomis, kad pasiektumėte numatomą jungties našumą.
