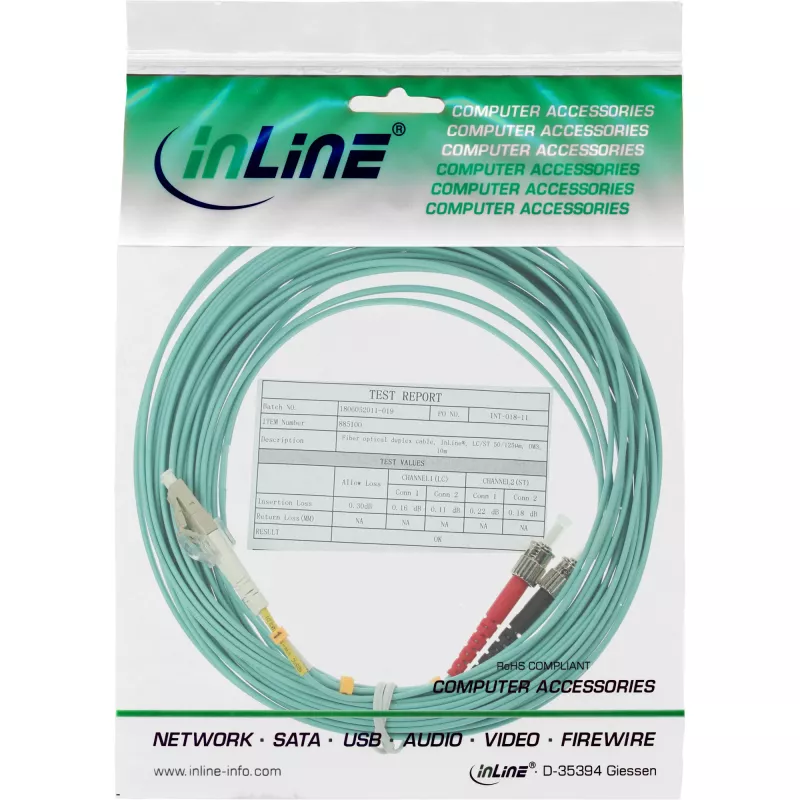

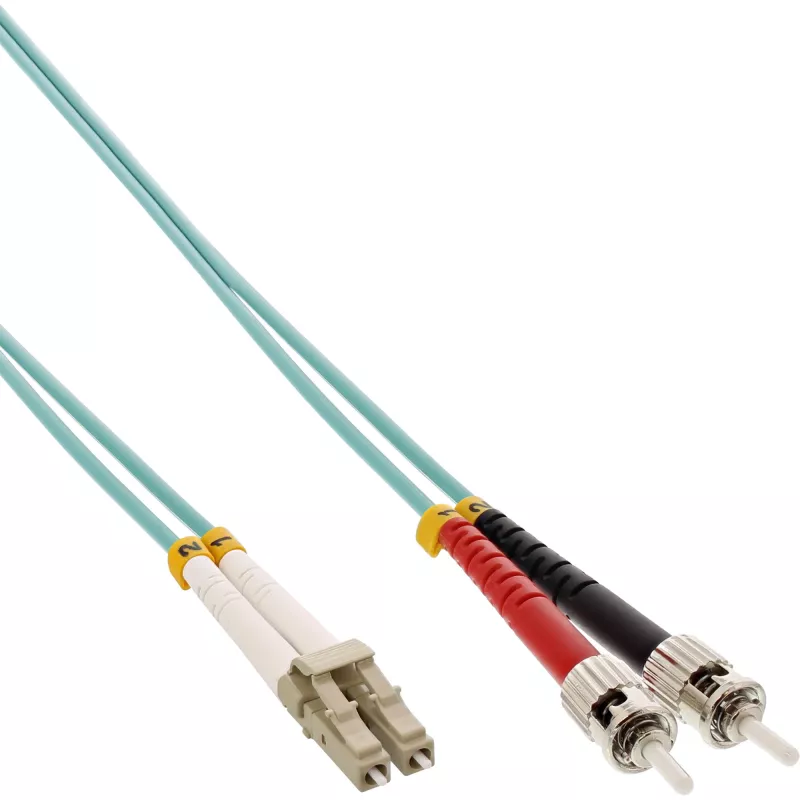

InLine šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 10m

InLine šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 10m yra daugiamodis dvipusis šviesolaidinis kabelis, skirtas pilnam dvipusiam optiniam duomenų perdavimui. Jis jungia įrenginius naudojant LC jungtį viename gale ir ST jungtį kitame, palaiko sparčias jungtis su sumažinta modaline dispersija dėl 50 µm šerdies ir OM3 specifikacijos. Su 10 metrų apvalkalo ilgiu, šis kabelis tinka montuoti serverių patalpose, tinklo spintose ir struktūrinėje kabelių sistemoje, kur reikalingos patikimos, mažų nuostolių optinės jungtys.

Privalumai

Šis LC/ST dvipusis kabelis užtikrina pastovų veikimą daugiamodžiuose tinkluose, pasižymi mažais įterpimo nuostoliais ir stabiliu signalo vientisumu trumpais ir vidutiniais atstumais. OM3 daugiamodis įvertinimas suteikia didesnę pralaidumo galimybę, palyginti su žemesnėmis OM klasifikacijomis, todėl jis suderinamas su įprastomis 10 Gbps daugiamodėmis programomis ir tinkamas tinklo segmentų ateities plėtrai. LC ir ST jungčių derinys padidina suderinamumą su įvairia tinklo įranga ir pataisų skydais.

Tinka

• Jungiklių, siųstuvų-imtuvų ir optinių modulių prijungimui duomenų centruose
• Pataisymo ir kryžminio sujungimo programoms serverių patalpose ir telekomunikacijų spintose
• Trumpų ir vidutinių atstumų daugiamodėms optinėms jungtims, kurioms reikalingas OM3 našumas
• Aplinkoms, kurioms reikia LC ir ST jungčių tipų mišinio suderinamumui

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Daugiamodis, 50/125 µm šerdis / apvalkalas
• OM klasifikacija: OM3 (lazeriu optimizuotas daugiamodis)
• Jungčių tipai: LC (vienas galas) į ST (kitas galas), dvipusė konfigūracija
• Ilgis: 10 metrų
• Perdavimas: Pilnas dvipusis optinio signalo kelias
• Tipinis naudojimas: Duomenų centro ir struktūrinio kabelių sistemos jungtys, trumpų ir vidutinių atstumų daugiamodžiai tinklai

Kaip naudoti

Nutieskite kabelį per kabelių valdymo kanalus ar lovelius, kad išvengtumėte aštrių lenkimų ir apsaugotumėte šviesolaidį nuo fizinio įtempimo. Įkiškite LC jungtį į LC lizdą ir ST jungtį į ST prievadą, užtikrindami tinkamą sulygiavimą ir saugų mechaninį sujungimą. Patikrinkite jungties būseną ir signalo lygius naudodami tinkamą optinės patikros įrangą arba stebėjimo sąsajas tinklo įrenginiuose. Atjungdami laikykite jungtis už apsauginio gaubtelio ar korpuso ir nelieskite antgalio galo, kad išvengtumėte užteršimo.

Rekomendacijos

Laikykitės lenkimo spindulio pagal gamintojo nurodymus, palaikykite jungtis švarias naudodami šviesolaidžiui skirtas valymo priemones ir pažymėkite abu kabelio galus, kad būtų lengviau identifikuoti. Naudokite OM3 įvertinimo siųstuvus-imtuvus ir laikykitės rekomenduojamų jungčių biudžetų, kad užtikrintumėte patikimą 10 Gbps daugiamodį veikimą.
