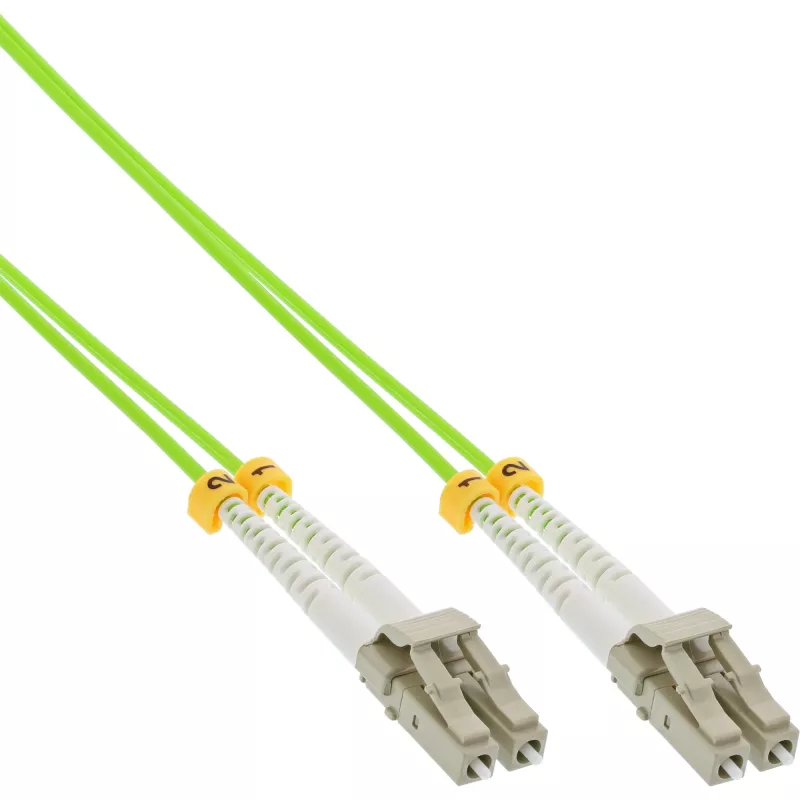

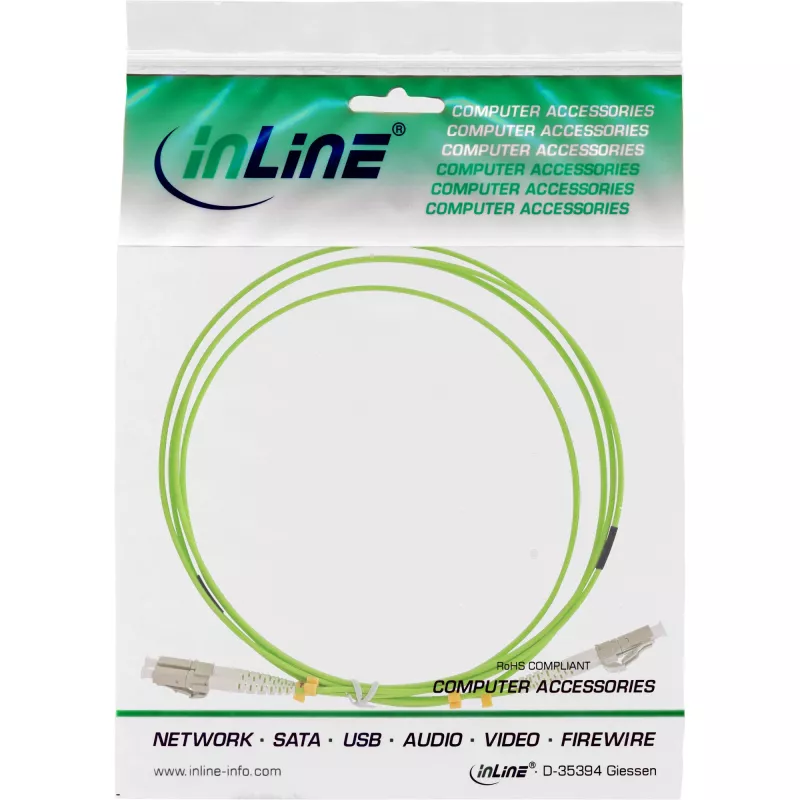

InLine Fiber Optical Duplex kabelis LC/LC 50/125µm OM5 7.5m

„InLine Fiber Optical Duplex kabelis LC/LC 50/125µm OM5 7.5m“ yra daugiamodis dvipusis optinis kabelis, skirtas pilnam dvipusiam duomenų perdavimui trumpais ir vidutiniais atstumais. Jame naudojama 50/125 µm šerdies/apvalkalo geometrija su OM5 laipsniško lūžio rodiklio daugiamode optine skaidula, optimizuota plačiajuosčiam ir trumpųjų bangų bangų tankinimo tankinimui (SWDM). Abu galai užbaigti LC dvipusėmis jungtimis, užtikrinančiomis kompaktišką, patikimą prijungimą prie komutatorių, siųstuvų-imtuvų, pataisų skydelių ir tinklo įrangos duomenų centruose bei įmonių instaliacijose.

Privalumai

Šis LC/LC dvipusis kabelis pasižymi mažais įterpimo nuostoliais ir pastoviu optiniu našumu keliuose bangos ilgiuose, palaiko didesnį pralaidumo tankį, palyginti su senesnėmis daugiamodėmis versijomis. OM5 skaidulos konstrukcija pagerina našumą su SWDM palaikančiais siųstuvais-imtuvais ir sumažina kelių vienmodžių jungčių poreikį kai kuriose kelių bangos ilgių srityse. 7,5 metro ilgis suteikia lankstumo jungiant stelažus arba įrangą prie pataisų skydelių, išlaikant signalo vientisumą tipinėse struktūrizuotose kabelių sistemose.

Tinka

• Duomenų centrų pataisoms tarp komutatorių, serverių ir siųstuvų-imtuvų
• Didelio pralaidumo įmonių LAN ir miestelių tinklams
• Trumpųjų bangų bangų tankinimo tankinimo (SWDM) programoms
• Optiniams pataisų skydeliams ir iš anksto užbaigtiems mazgams

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM5 (laipsniško lūžio rodiklio)
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Jungties tipas: LC dvipusė abiejuose galuose
• Ilgis: 7,5 metro
• Poliravimas: Gamykloje užbaigti poliruoti galai mažam grįžtamajam nuostoliui užtikrinti
• Dvipusė konfigūracija pilnam dvipusiam ryšiui
• Tipinės sritys: Trumpų ir vidutinių atstumų didelio pralaidumo daugiamodės jungtys

Kaip naudoti

Prieš montuodami patikrinkite jungtis ir skaidulų galus, ar nėra dulkių ar užteršimo; jei reikia, valykite tinkamomis skaidulų valymo priemonėmis. Nutieskite kabelį kabelių valdymo loviuose arba per pataisų kanalus, užtikrindami, kad nebūtų viršytas lenkimo spindulys ir kad kabelis būtų pritvirtintas, kad būtų išvengta jungčių įtempimo. Įkiškite LC dvipuses jungtis į suderinamus LC prievadus įrangoje, laikydamiesi tinkamo poliškumo siuntimo/priėmimo išlygiavimui. Patikrinkite jungties našumą naudodami optinį galios matuoklį arba siųstuvo-imtuvo diagnostiką po įdiegimo.

Rekomendacijos

Jungtis imkite už jų guminės apsaugos ar korpuso, venkite liesti galus, o apsauginius dulkių gaubtelius laikykite iki galutinio prijungimo. Laikykitės minimalaus lenkimo spindulio, nurodyto daugiamodėms skaiduloms, venkite per didelės traukimo jėgos, o po įdiegimo atlikite tiesioginį testavimą, kad patvirtintumėte optinį biudžetą ir jungties vientisumą.
