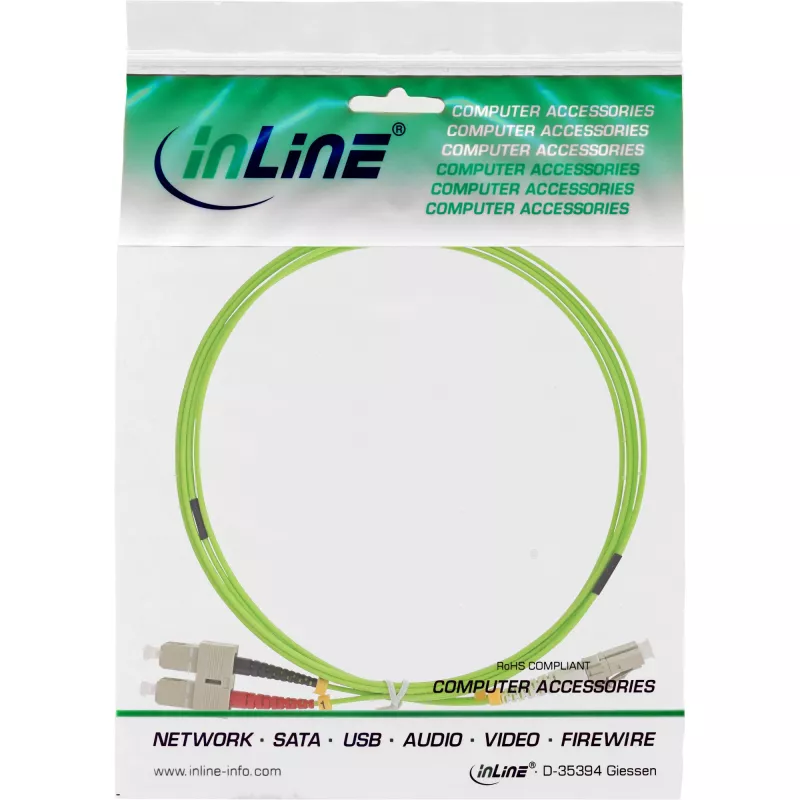

InLine šviesolaidinis dvipusis kabelis LC/SC 50/125µm OM5 0.5m

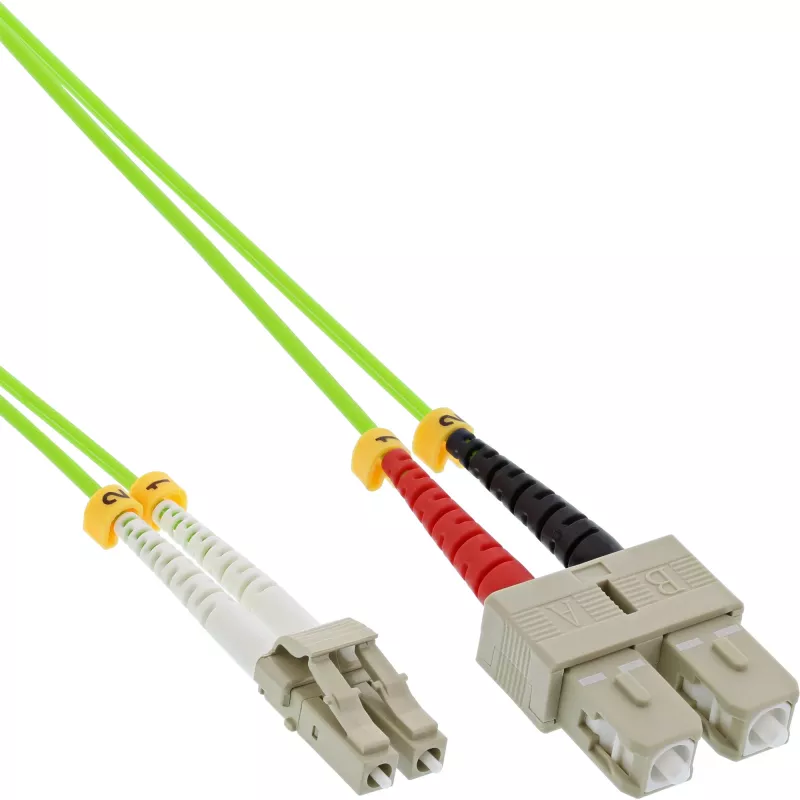

„InLine“ šviesolaidinis dvipusis kabelis InLine LC/SC 50/125µm OM5 0.5m yra trumpo nuotolio daugiamodis šviesolaidinis komutacinis kabelis, skirtas didelio tankio tinklo aplinkoms. Viename gale jis turi LC jungtį, kitame – SC jungtį, su 50/125µm šerdies ir apvalkalo geometrija bei OM5 gradientinio lūžio rodiklio daugiamodžiu pluoštu. 0,5 m ilgis skirtas įrangos sujungimams stovuose, komutatoriuose ir pataisos panelėse, kur reikalingas minimalus kabelio laisvumas ir maži įterpimo nuostoliai.

Privalumai

Šis OM5 dvipusis kabelis palaiko pilną dvipusį ryšį ir yra optimizuotas trumpų bangų tankinimui, leidžiančiam pasiekti didesnę bendrą pralaidumą daugiamodžiuose diegimuose. 50/125µm šerdies dydis užtikrina suderinamumą su įprastais daugiamodžiais siųstuvais-imtuvais bei užtikrina mažą slopinimą ir modinę dispersiją tipiniams duomenų centrų atstumams. Mišri LC į SC jungties konfigūracija suteikia lanksčią jungtį tarp įrenginių su skirtingais sąsajų tipais, išlaikant pastovų optinį našumą.

Pagrindinės specifikacijos

• Pluošto tipas: OM5 daugiamodis pluoštas
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis A: LC dvipusė
• Jungtis B: SC dvipusė
• Ilgis: 0,5 m
• Režimas: daugiamodis, dvipusis
• Tipinis naudojimas: pataisymas tarp įrangos stovuose ir pataisos panelėse

Kaip naudoti

Raskite tinkamus LC ir SC prievadus jungiamuose įrenginiuose ir įsitikinkite, kad abu įrangos prievadai yra išjungti arba techninės priežiūros būsenoje, jei to reikalauja jūsų eksploatavimo procedūros. Prieš įkišdami nuimkite apsauginius dulkių gaubtelius nuo kiekvienos jungties. Sulygiuokite LC dvipusę jungtį su LC prievadu ir švelniai stumkite, kol užsifiksuos; pakartokite SC jungčiai į SC prievadą. Nutieskite 0,5 m kabelį vengdami staigių lenkimų (išlaikykite gamintojo rekomenduojamą lenkimo spindulį) ir pritvirtinkite, kad būtų išvengta jungčių įtempimo. Po įrengimo patikrinkite optinio ryšio būseną ir atlikite nuostolių ar tęstinumo testus kaip paleidimo dalį.
