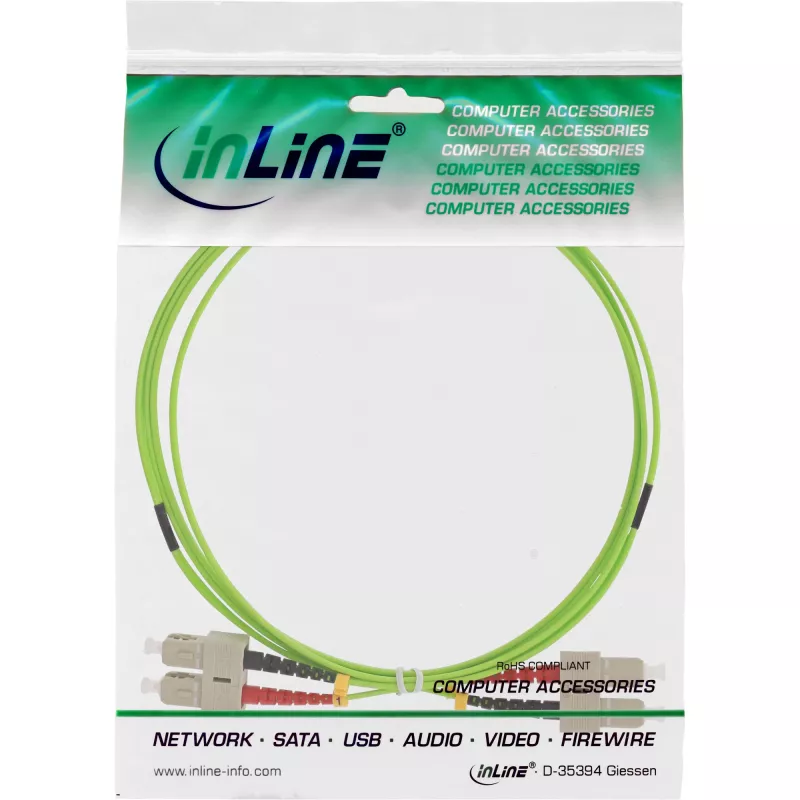

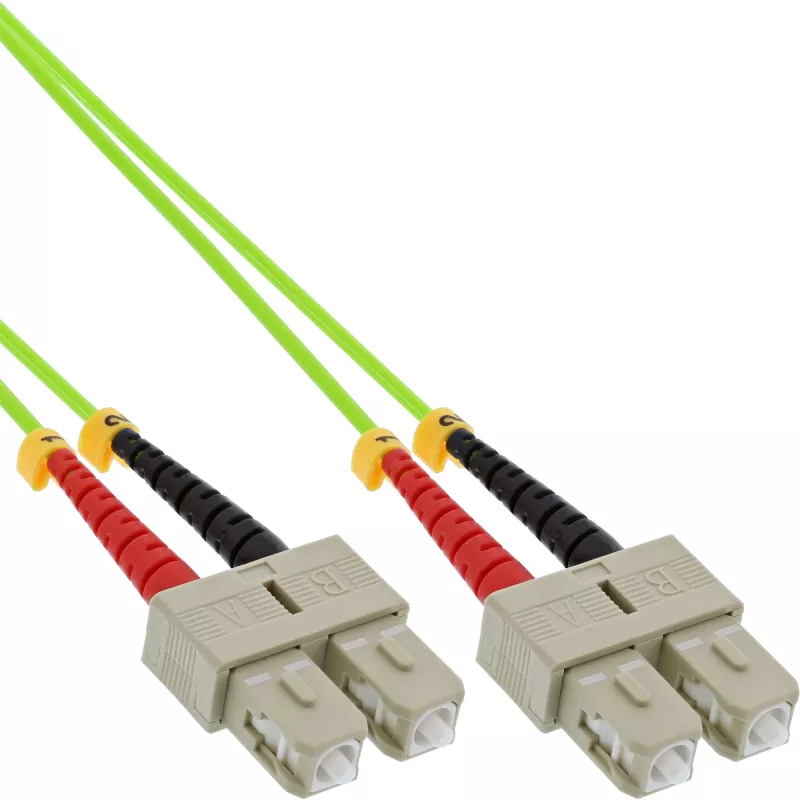

InLine šviesolaidinis dvipusis laidas SC/SC 50/125 µm OM5 25 m

„InLine“ šviesolaidinis dvipusis laidas SC/SC 50/125 µm OM5 25 m – tai dvipusis daugiamodis komutacinis kabelis su SC jungtimis abiejuose galuose ir 25 metrų ilgiu. Laidas naudoja 50/125 µm šerdies ir apvalkalo geometriją bei OM5 daugiamodę klasę, kad palaikytų didelės spartos, trumpojo ir vidutinio nuotolio duomenų perdavimą. Jo dvipusė konfigūracija leidžia vienu metu vykdyti dvikryptį ryšį, todėl jis tinkamas struktūriniam kabeliavimui duomenų centruose, serverių patalpose ir įmonių tinklo segmentuose, kur reikalingas pastovus daugiamodis veikimas.

Privalumai

Šis laidas užtikrina daugiamodį OM5 veikimą, palankų plačiajuosčiam VCSEL siųstuvų perdavimui ir pagerintą modalinę juostą, palyginti su ankstesniais daugiamodžiais tipais. SC jungtys turi stūmimo-traukimo sukabinimo mechanizmą, užtikrinantį saugų, be įrankių sujungimą, o dvipusė konstrukcija viename mazge palaiko vienalaikius siuntimo ir priėmimo kanalus. 25 m ilgis apima tipines jungtis tarp stelažų ar patalpų be papildomo sujungimo, o 50/125 µm šviesolaidžio šerdis yra suderinama su įprastais daugiamodžiais siųstuvais-imtuvais ir aktyvia įranga, naudojama duomenų centrų aplinkoje.

Tinka

• Jungtims tarp stelažų, komutatorių ir pataisos skydų duomenų centruose
• Didelio tankio įmonių magistralinėms ir horizontaliosioms jungtims
• Trumpojo ir vidutinio nuotolio daugiamodėms linijoms saugojimo ir serverių tinklams
• Bandymų stendams ir laboratorijoms, kurioms reikia OM5 daugiamodžio kabeliavimo

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM5
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis A / B: SC dvipusė / SC dvipusė
• Ilgis: 25 m
• Poliškumas: Dvipusis (suporuotas siuntimas ir priėmimas)
• Apvalkalas: Daugiamodis kabelio apvalkalas, tinkamas naudoti patalpose

Kaip naudoti

Nutieskite kabelį numatytu keliu tarp pataisos skydų, komutatorių ar siųstuvų-imtuvų, vengdami aštrių lenkimų ir per didelės tempimo jėgos. Sulygiuokite SC jungties raktą su adapterio anga ir įkiškite, kol jungtis užsifiksuos spragtelėjimu; pakartokite kitame gale. Prieš pradėdami naudoti, patikrinkite poliškumą ir tinkamą įsitvirtinimą, išbandydami linijos vientisumą ir optinius galios lygius. Jungtis laikykite už apsauginio gaubtelio ar korpuso ir laikykite galinius paviršius švarius; jei įtariate užteršimą, naudokite tikrinimo mikroskopą arba valymo priemones.

Rekomendacijos

Kad veiktų patikimai, laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, apsaugokite jungčių galinius paviršius nuo dulkių ir alyvos bei naudokite suderinamus OM5 klasės siųstuvus-imtuvus. Kabelį laikykite ir tieskite toliau nuo mechaninio įtempimo ir elektromagnetinių trukdžių šaltinių; po įrengimo atlikite optinius bandymus, kad patvirtintumėte signalo nuostolius ir jungties kokybę.
