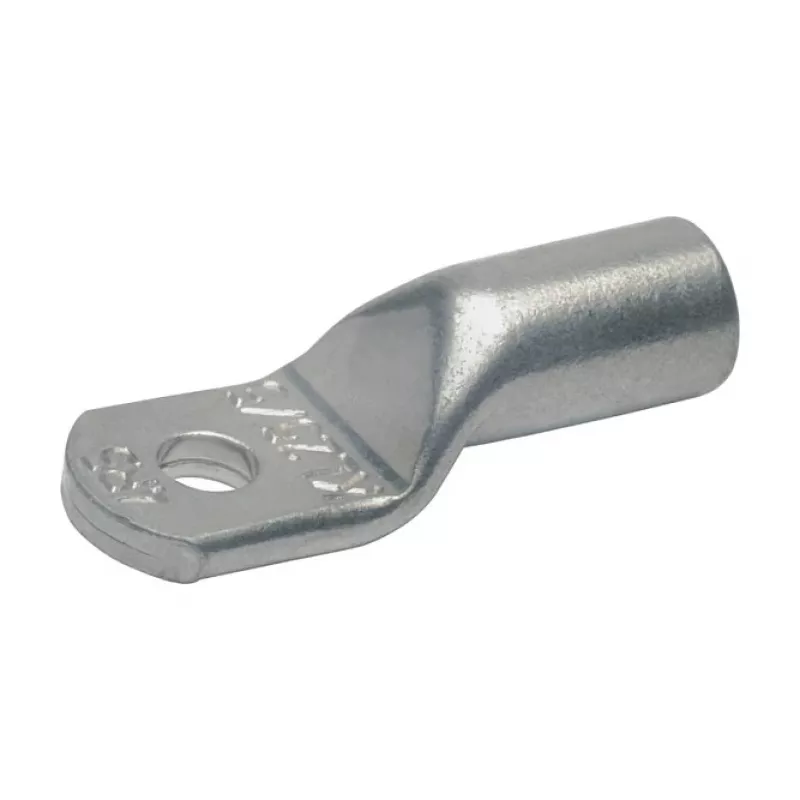

Gustav Klauke 8R12 Varinis kabelio antgalis 95 mm² M12

Elektros montuotojams ir valdymo spintų gamintojams reikalingi patikimi, mažos varžos sujungimai didelės srovės variniams laidininkams. Gustav Klauke 8R12 varinis kabelio antgalis skirtas patikimai prijungti 95 mm² vytųjų varinių kabelių gyslas prie M12 srieginės jungties, užtikrinant patikimą veikimą elektros skirstymo ir pramoninėse sistemose.

Pagrindinės specifikacijos

• Gaminio tipas: Varinis kabelio antgalis
• Serija: Klauke 8R
• Medžiaga: Elektrolitinis varis (E-Cu), neapdorotas
• Kabelio skerspjūvis: 95 mm²
• Varžto angos skersmuo: M12 (13 mm)
• Laidininko suderinamumas: Vytieji variniai laidininkai (2, 5, 6 klasės)
• Standartas: DIN 46235
• Užspaudimo tipas: Šešiakampis užspaudimas
• Bendras ilgis: 65 mm
• Kontakto plotis: 28 mm
• Kontakto storis: 3,5 mm
• Vamzdelio vidinis skersmuo: 13,5 mm
• Vamzdelio išorinis skersmuo: 17,5 mm
• Maks. darbinė temperatūra: 150 °C
• Įtampa: Iki 1000 V

Kodėl verta rinktis

Šis antgalis turi platėjantį kabelio įvedimą, kad laidininką būtų lengva įstatyti, ir patikrinimo angą greitam užspaudimo kokybės patikrinimui. Neapdorotas vario paviršius užtikrina puikų laidumą, kai užspaudimas atliekamas tinkamai. Jo matmenys ir mechaninės savybės atitinka DIN 46235, todėl tai profesionalus pasirinkimas sudėtingoms elektros jungtims.

Idealiai tinka

• Elektros skirstymo skydams ir skirstykloms
• Valdymo spintoms ir pramoninei įrangai
• Įžeminimo ir išlyginimo sistemoms
• Variklių ir transformatorių jungtims

Svarbu žinoti

Norint pasiekti optimalų veikimą, naudokite šešiakampio užspaudimo įrankį ir matricų rinkinį, pritaikytą 95 mm² laidininkams. Antgalis parduodamas vienetais ir tinka tik variniams laidininkams. Įsitikinkite, kad kabelio izoliacija nuimta iki reikiamo ilgio, o užspaudimas atliekamas ant vamzdelio dalies, kad būtų užtikrintas patikimas sujungimas.
