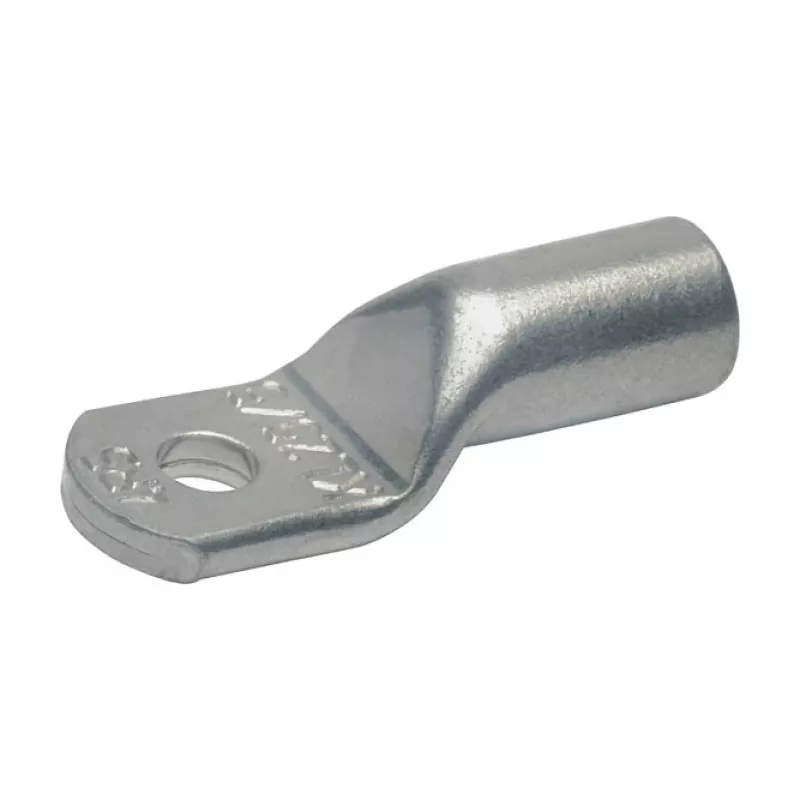

Gustav Klauke 8R8 95mm² Varinis kabelio antgalis – M8 varžtas, užspaudžiamas, DIN 46235

Kai užbaigiate varinius laidininkus elektros skirstymo, skirstomųjų įrenginių ar pramoninės įrangos sistemose, patikima ir ilgaamžė jungtis yra ne tik pageidautina – tai būtina. Laisvi ar korozijos pažeisti kabelių galai gali sukelti perkaitimą, įtampos kritimą ir net sistemos gedimą. Gustav Klauke 8R8 varinis vamzdinis antgalis užtikrina tvirtą, patikimą užspaudžiamą jungtį 95mm² laidininkams, užtikrindamas, kad jūsų elektros sistema veiktų saugiai ir efektyviai esant didelėms apkrovoms.

Kam jis skirtas

Šis kabelio antgalis skirtas elektros inžinieriams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimo būdo prijungti varinius kabelius prie M8 varžtų ar šynų. Nesvarbu, ar montuojate naują skirstomųjų spintų įrangą, taisote variklį ar įrengiate skirstomuosius skydus, šis antgalis skirtas naudoti ten, kur aukštos kokybės jungtis yra būtina. Jis taip pat puikiai tinka atsinaujinančios energijos įrenginiams ir sunkiosios pramonės instaliacijoms.

Pagrindinės savybės

• Laidininko skerspjūvis: 95mm², tiksliai atitinka varinius kabelius
• M8 varžto anga (8,4 mm) standartinėms varžtų jungtims
• Pagamintas iš elektrolitinio vario (E-Cu) puikiam elektros laidumui
• Nepadengtas, pliko vario paviršius užtikrina patikimą užspaudimą be oksidacijos problemų
• Pagamintas pagal DIN 46235 standartą, užtikrinantį pastovią kokybę ir veikimą
• Šešiakampio užspaudimo tipas – tvirta, nuolatinė jungtis
• Atlaiko iki 150°C temperatūrą ir iki 1000V įtampą (priklausomai nuo sistemos)

Specifikacijos

• Bendras ilgis: 60mm
• Kontakto plotis: 22mm
• Kontakto storis: 2,5mm
• Vidinis vamzdelio skersmuo: 13,0mm
• Vamzdelio sienelės storis: 2,0mm
• Varžtų angų skaičius: 1
• Laidininko medžiaga: varis
• Standartai: DIN 46235

Patarimai

Norėdami pasiekti patikimą užspaudimą, visada naudokite tinkamą užspaudimo matricą 95mm² laidininkams ir įsitikinkite, kad kabelis yra visiškai įkištas į vamzdelį prieš spaudžiant. Pasirinkite matricą, atitinkančią šešiakampio užspaudimo profilį, ir patikrinkite užspaudimą atlikdami traukimo testą. Siekiant geriausios apsaugos nuo korozijos, jei jungtis bus veikiama atšiaurios aplinkos, naudokite tinkamą antioksidantą, nors pats antgalis yra iš pliko vario.
