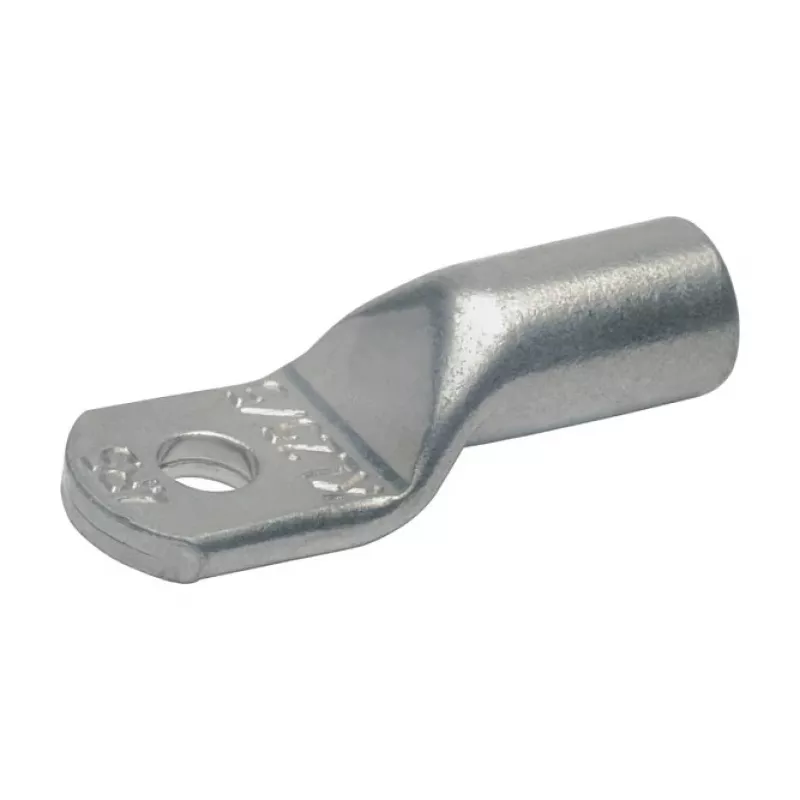

Gustav Klauke 6R10 Varinis įspaudžiamas kabelio antgalis 50 mm² laidininkui, M10 varžtui

Elektros inžinieriai ir montuotojai pasikliauja Gustav Klauke komponentais, kai jungtis turi neabejotinai veikti. Ar baigiate maitinimo kabelius pramoniniuose skirstomuosiuose įrenginiuose, ar statote patikimas įžeminimo sistemas, šis varinis įspaudžiamas kabelio antgalis užtikrina saugų, mažos varžos sujungimą kiekvieną kartą. Pagamintas iš aukštos kokybės elektrolitinio vario ir tiksliais leistinais nuokrypiais, jis skirtas sunkioms eksploatavimo sąlygoms, kai sauga ir ilgalaikis patikimumas yra būtini.

Pagrindinės specifikacijos

• Tipas: varinis įspaudžiamas kabelio antgalis (įspaudimo jungtis)
• Laidininko skerspjūvis: 50 mm²
• Varžto angos skersmuo: 10,5 mm (M10)
• Medžiaga: elektrolitinis varis, neapdorotas (plikas varis)
• Standartas: DIN 46235
• Patikros anga: taip, įspaudimo patikrai po įspaudimo
• Tinkami laidininkai: suvyti variniai laidininkai, 2, 5 ir 6 klasės
• Matmenys: bendras ilgis 50 mm, plokštės plotis 22 mm, įvorės vidinis skersmuo 9,8 mm, storis 2,5 mm
• Temperatūros diapazonas: nuo -55 °C iki +150 °C
• Atitinka RoHS reikalavimus

Kodėl verta rinktis

Gustav Klauke yra tiksliai suprojektuotų sujungimo technologijų sinonimas. Šis kabelio antgalis užtikrina vienodą įspaudimą be aštrių briaunų, sumažindamas izoliacijos pažeidimo riziką. Pliko vario paviršius užtikrina puikų laidumą, o patikros anga leidžia greitai vizualiai patikrinti, ar laidininkas visiškai įstatytas, užtikrinant patvarų ir patikimą sujungimą kiekvieną kartą.

Idealiai tinka

• Pramoniniai valdymo skydai ir skirstomieji įrenginiai
• Energijos paskirstymas ir variklių jungtys
• Įžeminimo ir apsauginio įžeminimo sistemos
• Atsinaujinančios energijos įrenginiai, įskaitant saulės ir vėjo

Svarbu žinoti

Naudokite tinkamą įspaudimo įrankį su tinkamu presu 50 mm² laidininkams, kad gautumėte vienodą, dujoms nepralaidžią jungtį. Antgalis suderinamas su standartiniais M10 varžtais, o 10,5 mm angos skersmuo palengvina montavimą. Geriausiems rezultatams naudokite Klauke įspaudimo įrankius, skirtus šiam profiliui, ir visada laikykitės rekomenduojamos įspaudimo procedūros, kad užtikrintumėte maksimalų elektrinį ir mechaninį našumą.
