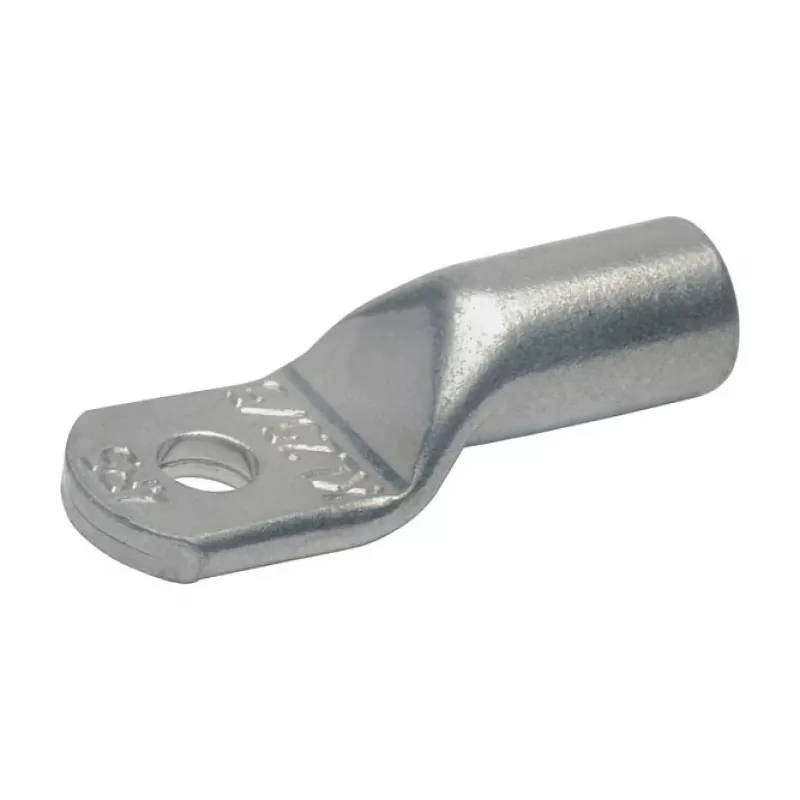

GUSTAV KLAUKE GMBH KLAU Copper Crimp Cable Lug 9R10 120 mm² M10

Ar sunku užtikrinti patikimus, mažos varžos elektros jungimus su sunkiais variniais kabeliais? GUSTAV KLAUKE KLAU 9R10 yra tvirtas varinis užspaudžiamas kabelio antgalis, užtikrinantis patikimus, ilgalaikius jungimus elektros skirstymo ir pramoninėje instaliacijoje. Sukurtas 120 mm² laidininkams ir M10 varžtų skylėms, šis DIN 46235 standartą atitinkantis antgalis lengvai atlaiko sudėtingas aplinkos sąlygas.

Kam jis skirtas

Šis antgalis idealiai tinka elektros rangovams, skydų gamintojams ir priežiūros inžinieriams, kuriems reikia patikimų gnybtų skirstomuosiuose įrenginiuose, valdymo spintose ir didelės srovės įrenginiuose. Pliko vario konstrukcija užtikrina puikų laidumą, o patikros anga leidžia kiekvieną kartą patikrinti užspaudimo kokybę.

Pagrindinės savybės

• Elektrolitinis varis (E-Cu) – maksimalus laidumas ir atsparumas korozijai
• Žiedo formos antgalis su 10,5 mm varžto skyle M10 tvirtinimui
• Tinka 120 mm² vytų ir smulkiagyslių varinių laidininkų gysloms
• Tiesus (180°) prijungimo kampas – taupo vietą instaliacijoje
• Patikros anga leidžia greitai vizualiai patikrinti užspaudimo kokybę
• Atitinka DIN 46235 – patikimi, pakartojami užspaudimai
• Be halogenų ir atitinka RoHS – saugus šiuolaikinėms elektros sistemoms

Specifikacijos

• Prekės ženklas: GUSTAV KLAUKE GMBH
• Modelis: 9R10
• Medžiaga: Elektrolitinis varis (E-Cu)
• Laidininko skerspjūvis: 120 mm²
• Varžto dydis: M10 (skylės skersmuo 10,5 mm)
• Antgalio tipas: Žiedo formos
• Jungimas: Užspaudimas
• Standartas: DIN 46235
• Paviršiaus apdaila: Plikas varis
• Maks. darbinė temperatūra: +120 °C
• Įtampos vertė: Iki 1000 V AC/DC
• Paskirtis: Elektros skirstymas, pramoninė instaliacija, skirstomieji įrenginiai

Patarimai

Visada naudokite tinkamą užspaudimo įrankį ir matricų rinkinį, skirtą 120 mm² antgaliams. Po užspaudimo patikrinkite antgalį per patikros angą, kad įsitikintumėte, jog laidininkas visiškai įkištas ir užspaudimas tvirtas. Varžto dydį (M10) derinkite su atitinkamomis poveržlėmis ir veržlėmis, kad būtų užtikrintas patikimas mechaninis sujungimas.
