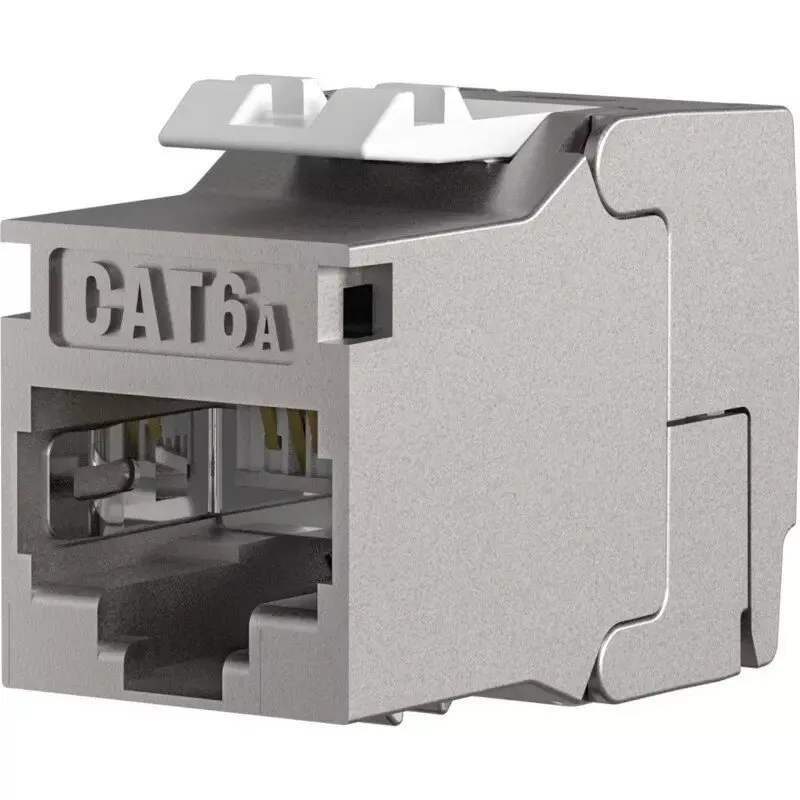

EFB Elektronik RJ45 Keystone plonas/trumpas korpusas Cat.6A, ekranuotas, 29,2 mm, montavimas be įrankių

EFB Elektronik RJ45 Keystone plonas/trumpas korpusas Cat.6A yra ekranuotas keystone modulis, skirtas kompaktiškam montavimui. Su 29,2 mm trumpo korpuso konstrukcija ir komponentiniu sertifikavimu 10 Gigabit Ethernet tinklui, šis Cat.6A modulis palaiko didelės spartos duomenų perdavimą, telpdamas į išvadų dėžutes, grindų paskirstymo sistemas ir skirstomuosius skydus, kur erdvė ribota. Modulyje numatytas montavimas be įrankių ir aiškus TIA/EIA 568 A/B porų valdymas, užtikrinantis paprastą užbaigimą.

Privalumai

Plona trumpo korpuso konstrukcija sumažina reikiamą montavimo gylį, nepakenkdama ekranavimo našumui. Montavimas be įrankių pagreitina įrengimą ir sumažina specializuotų įrankių poreikį. Modulyje yra kabelių tvarkikliai tiek vientisiems, tiek suvytiems laidininkams (AWG23/1–22/1 ir AWG26/7), dulkių dangtelis, apsaugantis kontaktus prieš naudojimą, ir greitasis vadovas, supaprastinantis užbaigimą. Ekranavimas pagerina atsparumą elektromagnetiniams trikdžiams aplinkoje, kurioje yra didesnis triukšmas.

Tinka

• Išvadų dėžutėms ir sieninėms plokštėms su ribotu gyliu
• Grindų paskirstymo kanalams ir pakeltų grindų spintoms
• Kompaktiškiems skirstomiesiems skydams ir modulinėms priekinėms plokštėms
• Verslo ir duomenų centrų jungtims, kurioms reikalinga 10 Gigabit sparta

Pagrindinės specifikacijos

• Kategorija: Cat.6A, komponento sertifikatas 10 Gigabit Ethernet
• Ekranavimas: pilnas metalinis ekranas, užtikrinantis geresnę EMS apsaugą
• Formos faktorius: plonas trumpas korpusas, 29,2 mm gylis
• Užbaigimas: montavimas be įrankių su TIA/EIA 568 A/B porų valdymu
• Suderinami laidininkai: vientisi AWG23/1–22/1 ir suvyti AWG26/7
• Komplekte esantys priedai: kabelių tvarkikliai, dulkių dangtelis, greitasis vadovas

Kaip naudoti

Paruoškite kabelį, nuimdami apvalkalą iki rekomenduojamo ilgio, ir išdėstykite poras pagal TIA/EIA 568 A arba B, kaip reikalaujama. Įkiškite laidininkus į spalvotus modulio lizdus ir užbaikite naudodami integruotą mechanizmą be įrankių. Įsitikinkite, kad ekranas yra prijungtas prie išvado arba priekinės plokštės įžeminimo, montuodami ekranuotoje sistemoje. Uždėkite dulkių dangtelį, jei prievadas liks nenaudojamas, kad apsaugotumėte nuo užteršimo.

Rekomendacijos

Naudokite modulį įrenginiuose, kur reikalingas mažas montavimo gylis arba ankšta erdvė. Patikrinkite ekrano įžeminimą kiekviename išvade, kad išlaikytumėte pilną EMS apsaugą, ir nuosekliai parinkite tinkamą porų schemą (568A arba 568B) visoje jungtyje. Nuolatinėms jungtims venkite per didelio lenkimo spindulio ir laikykitės kabelio gamintojo nurodymų dėl maksimalios traukimo jėgos.
