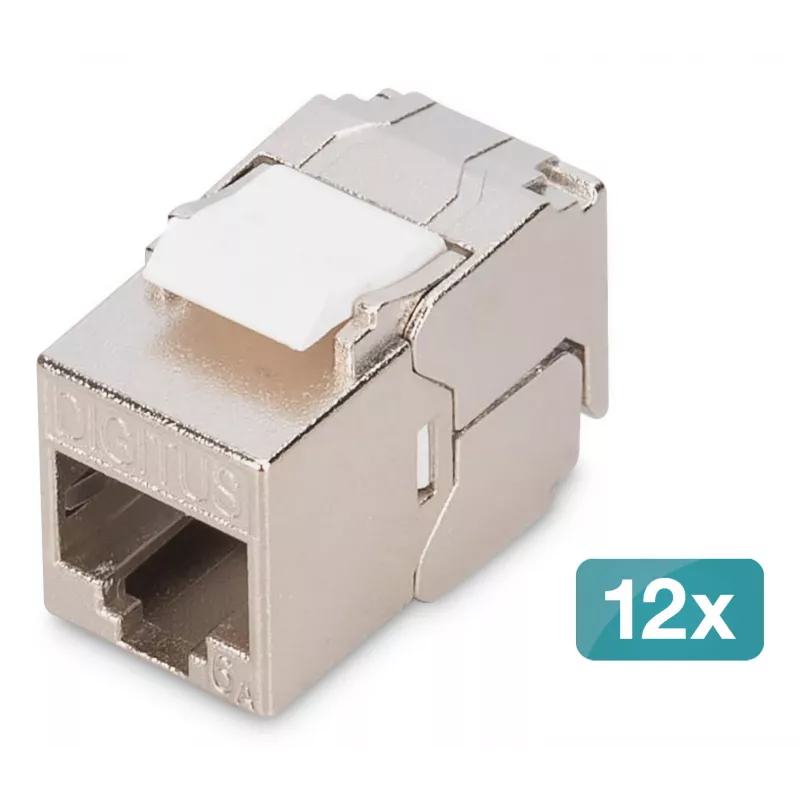

Digitus CAT 6A kompaktiškas keystone modulis, ekranuotas, montavimas be įrankių, 12 vnt.

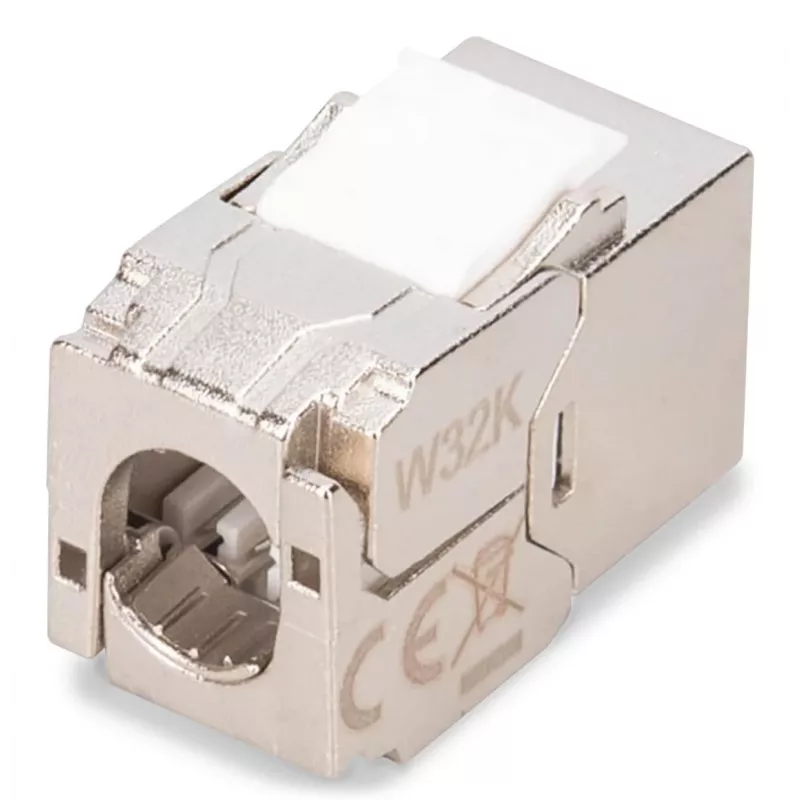

DIGITUS CAT 6A kompaktiškas keystone modulis (DN-93615-S-12) yra ekranuotas, be įrankių montuojamas RJ45 įdėklas, skirtas greitam montavimui vietoje paskirstymo skyduose ir modulinėse jungimo dėžutėse. Tiekiamas pakuotėje po 12 vienetų, kiekvienas modulis palaiko 6A kategorijos našumą iki 500 MHz ir 10GBase-T linijas, kartu užtikrindamas 360° ekrano kontaktavimą ir dulkių apsaugą RJ45 lizdui.

Privalumai

Modulis siūlo kabelių užbaigimą be įrankių naudojant LSA izoliacijos poslinkio jungtis, spalvomis koduotas pagal EIA/TIA 568 A ir B, supaprastinančias montavimą vietoje. Jo cinko liejinio, nikeliuotas korpusas ir fosforinės bronzos kontaktai su nikelio ir 0,5 μ aukso danga užtikrina patikimą elektrinį sujungimą ir mechaninį patvarumą. Kompaktiška konstrukcija leidžia serijinį montavimą 19" 1U skyduose ir tinka į suderinamas jungimo dėžutes.

Tinka

• Ethernet tinklo įrengimams iki 10GBase-T
• Paskirstymo skydams ir jungčių skydams (483 mm / 19" 1U)
• Modulinėms jungimo dėžutėms ir montavimui vietoje
• PoE diegimams, atitinkantiems IEEE 802.3 af/at/bt (įskaitant 4PPoE nuolatinėje grandyje)

Pagrindinės specifikacijos

• Kategorija: Cat 6A (10GBase-T), 500 MHz
• Standartai: ISO/IEC 11801 3-asis leidimas, EN 50173-1
• PoE: Palaikomas IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE nuolatinėje grandyje)
• Jungtis: RJ45 lizdas, 8P8C
• Kabelio užbaigimas: LSA izoliacijos poslinkio jungtys, spalvomis koduotos EIA/TIA 568 A ir B
• Ekranavimas: 360° ekrano kontaktavimas
• Korpuso medžiaga: Cinko liejinys, nikeliuotas
• Kontaktų medžiaga ir danga: Fosforinė bronza; nikeliuota ir 0,5 μ auksuota
• Įkišimo jėga: Maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg tarp lizdo ir kištuko
• Darbo temperatūra: -20 °C iki +70 °C
• Sujungimo ciklai: ≥ 750
• Laidininkų suderinamumas: AWG 26/7 iki 22/1, vytos ir vientisos gyslos; išbandyta su AWG 22/1
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Kiekis pakuotėje: 12 vnt.

Kaip naudoti

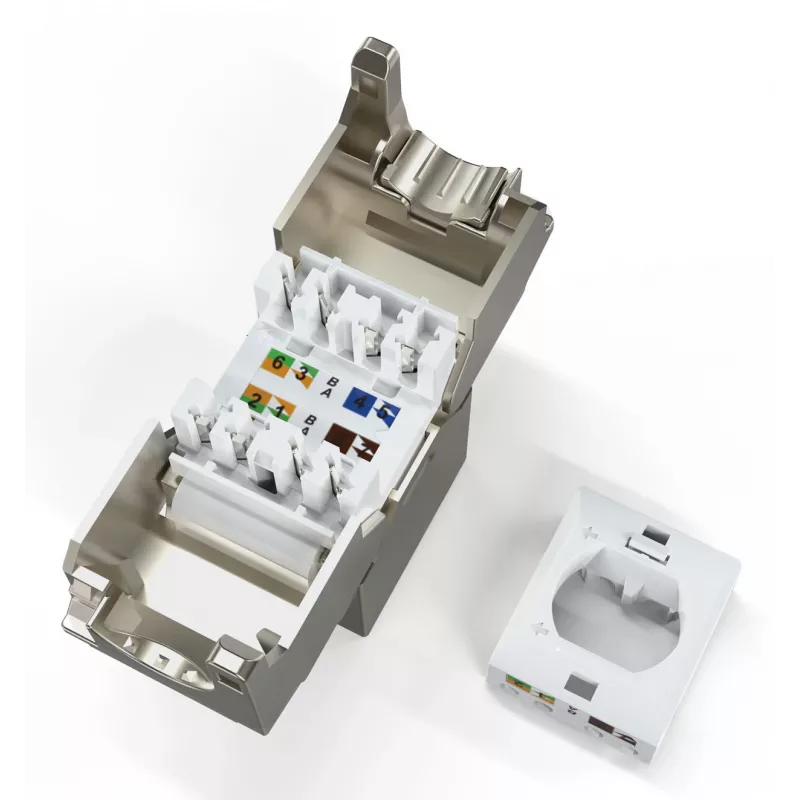

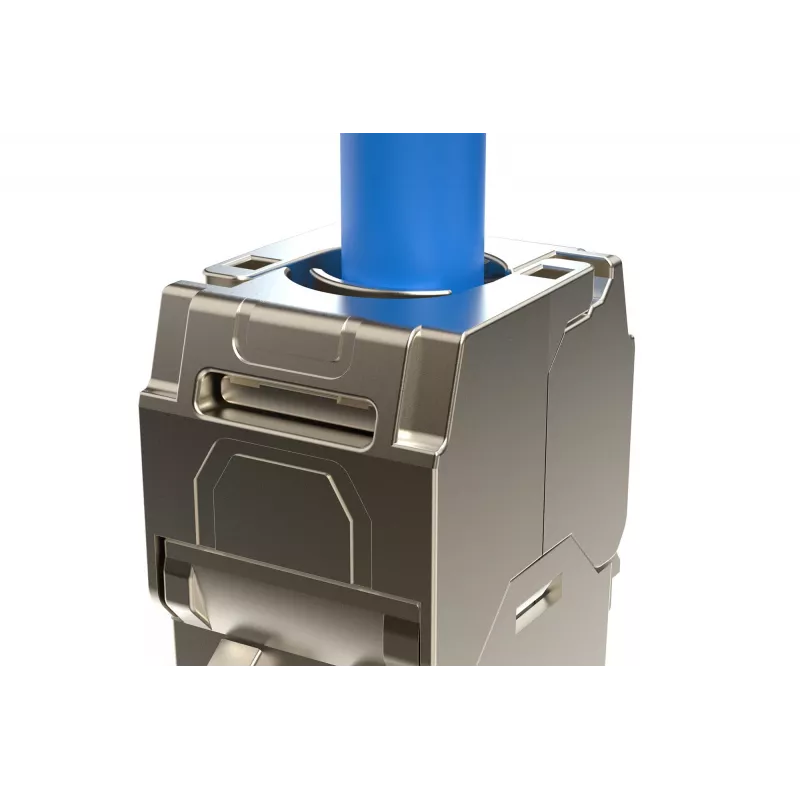

Paruoškite montavimo kabelį pagal pasirinktą EIA/TIA laidų schemą (568A arba 568B). Įkiškite laidininkus į spalvomis koduotas LSA izoliacijos poslinkio jungtis ir įspauskite, kad užbaigtumėte be įrankių. Įstatykite modulį į skydą ar jungimo dėžutę; pritvirtinkite kabelį integruota įtempimo mažinimo sistema naudodami kabelių raiščius. Naudokite dulkių apsaugos dangtelį ant nenaudojamų RJ45 lizdų, kad apsaugotumėte kontaktus.

Rekomendacijos

Norėdami geriausio našumo, naudokite vientisos gyslos AWG 22/1 montavimo kabelį, rekomenduojamą Cat6A, ir laikykitės EIA/TIA laidų standartų. Patikrinkite PoE galios reikalavimus pagal įrangos specifikacijas ir neviršykite modulio mechaninių įkišimo ir laikymo ribų.
