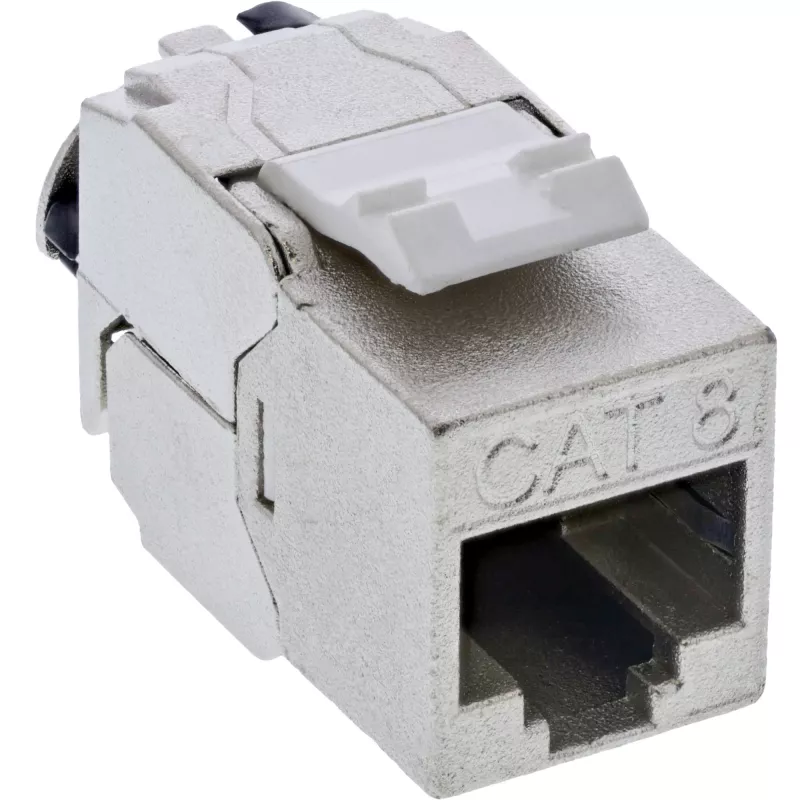

InLine Keystone RJ45 lizdas plonas, SNAP-In, Cat.8.1, integruotas kabelių raištis

„InLine Keystone RJ45 lizdas plonas SNAP-In Cat.8.1 su integruotu kabelių raiščiu“ yra kompaktiškas keystone modulis, skirtas Cat.8.1 tinklo aplinkai. Jo siauras korpusas yra 14,5 mm pločio, 31,8 mm gylio ir 19,4 mm aukščio, todėl jį galima montuoti standartiniuose keystone skyduose, pataisymo skyduose ar sieninėse plokštėse, kur erdvė ribota. SNAP-In tvirtinimas ir integruotas kabelių raištis užtikrina patikimą mechaninį sujungimą ir įtempimo sumažinimą ekranuotoms ar neekranuotoms didelės spartos eterneto jungtims.

Privalumai

Šis keystone lizdas palaiko Cat.8.1 našumo lygius ir yra sukurtas palaikyti signalo vientisumą trumpo nuotolio 2 GHz kabelių linijose. SNAP-In forma supaprastina montavimą į suderinamus rėmus be papildomų varžtų, o įmontuotas kabelių raištis užtikrina greitą kabelio fiksavimą ir geresnį įtempimo sumažinimą. Mažas dydis tinka tankiems įrengimams ir modernizavimui, kai skydo erdvė yra ribota.

Tinka

• Didelės spartos duomenų centrams ir serverių spintoms su trumpo nuotolio Cat.8.1 jungtimis
• Keystone sieninėms plokštėms ir pataisymo skyduoms, kuriems reikia kompaktiškų modulių
• Lauko įrengimams, kuriems reikia greito SNAP-In montavimo ir integruoto kabelio tvirtinimo
• Aplinkoms, kuriose reikalingas patikimas įtempimo sumažinimas ir minimalus modulio gylis

Pagrindinės specifikacijos

• Kategorijos našumas: Cat.8.1
• Jungties konfigūracija: kištukinis lizdas–kištukinis lizdas (keystone į RJ45)
• Montavimo tipas: SNAP-In keystone modulis

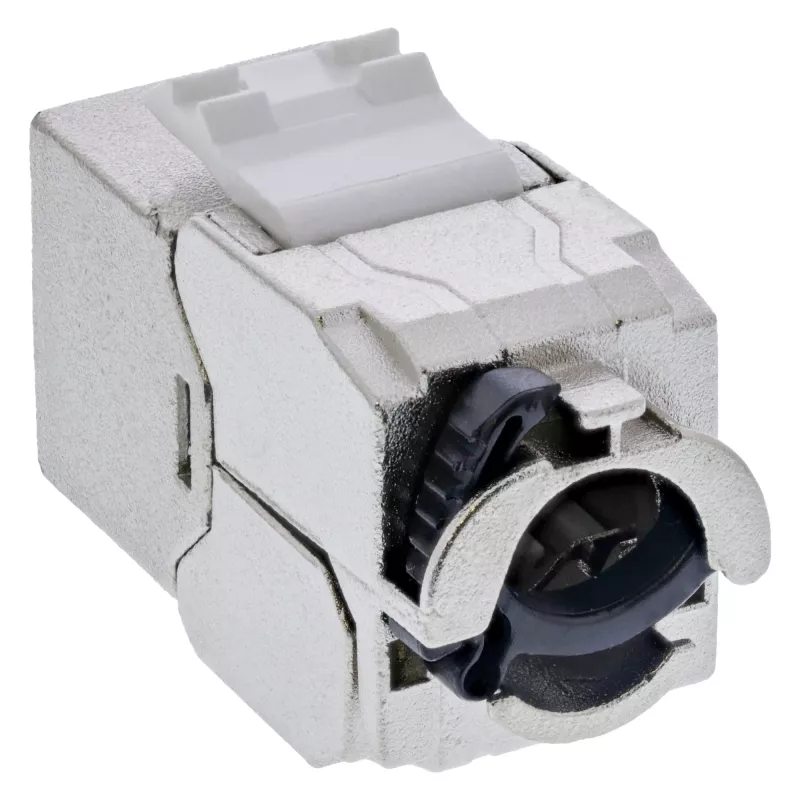

• Integruota savybė: įmontuotas kabelių raištis įtempimo sumažinimui
• Matmenys (P × G × A): 14,5 mm × 31,8 mm × 19,4 mm
• Formos faktorius: siauras / žemo profilio keystone

Kaip naudoti

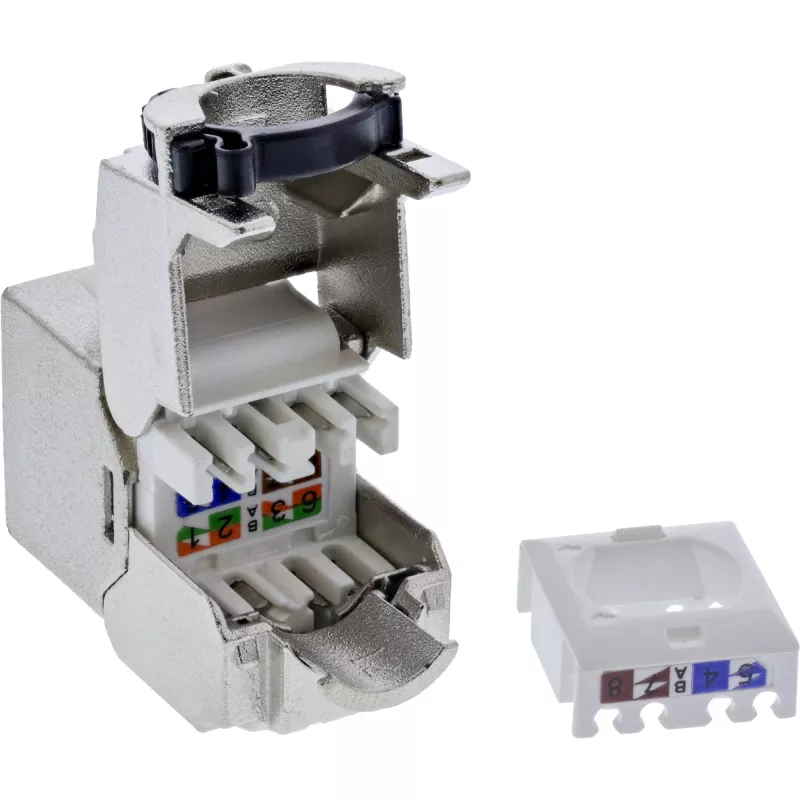

Įstatykite siaurą SNAP-In keystone lizdą į suderinamą keystone angą, kol jis užsifiksuos. Nutieskite tinklo kabelį per modulį ir užbaikite kabelį prie atitinkamos RJ45 jungties ar pataisymo kabelio, kaip reikalauja jūsų kabelių planas. Naudokite integruotą kabelių raištį, kad pritvirtintumėte kabelį ir užtikrintumėte įtempimo sumažinimą, užverždami jį aplink kabelio apvalkalą; įsitikinkite, kad raištis yra tvirtas, bet ne per daug užveržtas, kad nepažeistumėte kabelio ekrano ar laidininkų. Po montavimo patikrinkite vientisumą ir našumą tinkamais bandymo įrankiais.

Rekomendacijos

Norint optimalaus Cat.8.1 našumo, išlaikykite kabelių ilgius ir jungčių sujungimus pagal standartinius aukšto dažnio jungčių apribojimus, naudokite suderinamus ekranuotus komponentus, kur reikia, ir po montavimo atlikite sertifikavimo bandymus, kad patvirtintumėte pralaidumą ir grįžtamojo signalo praradimo parametrus.
