Digitus CAT 6A kompaktiškas „Keystone“ modulis, ekranuotas, montavimas be įrankių, 24 vnt.

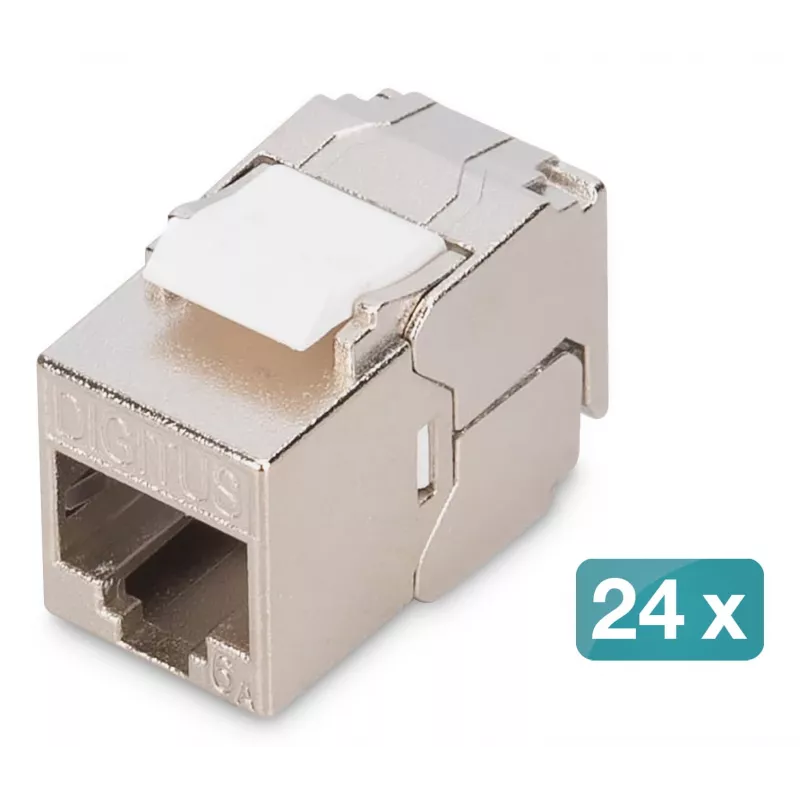

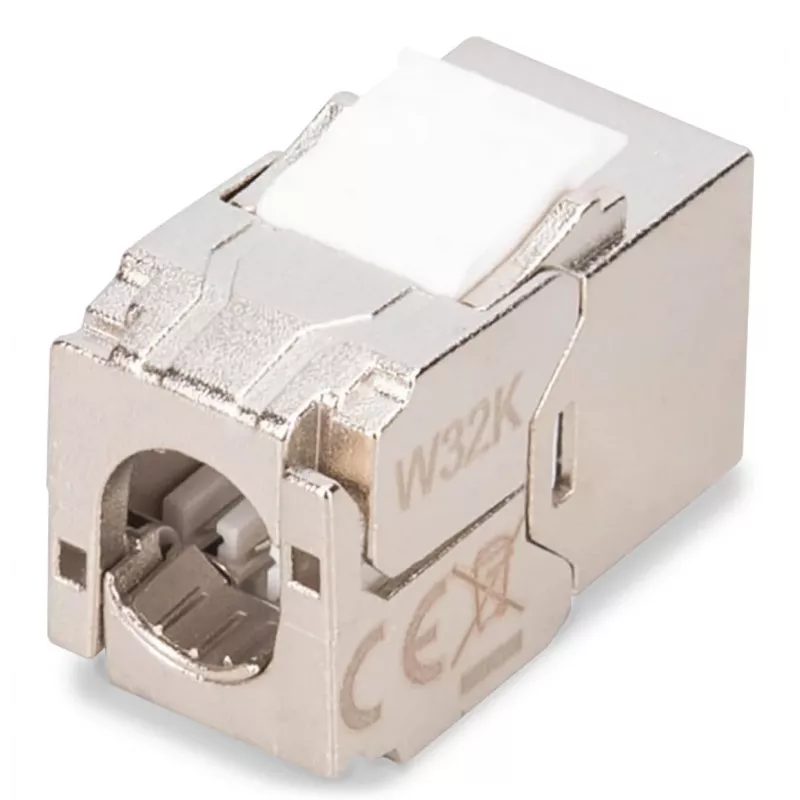

„DIGITUS CAT 6A“ kompaktiškas „Keystone“ modulis (DN-93615-S-24) yra ekranuotas, be įrankių montuojamas RJ45 modulis, skirtas patikimam 10GBase-T tinklo ryšiui. Tiekiamas pakuotėje po 24 vienetus, modulis palaiko Cat6A našumą iki 500 MHz ir tinka montuoti 19" 1U paskirstymo skyduose bei su dizainu suderinamose jungiamosiose dėžutėse. Korpusas pagamintas iš cinko liejinio su 360° ekrano kontaktu, o kontaktų paviršiai padengti nikeliu su 0,5 μ aukso danga, užtikrinančia ilgalaikį signalo vientisumą.

Privalumai

Montavimas be įrankių naudojant LSA izoliacijos poslinkio jungtis supaprastina diegimą ir sumažina specialių įrankių poreikį. Kompaktiška konstrukcija leidžia tankiai montuoti serijomis 483 mm (19") 1U skyduose, išlaikant suderinamumą su modulinėmis jungiamosiomis dėžutėmis. Modulis palaiko PoE standartus (IEEE 802.3 af/at/bt), įskaitant PoE+ ir 4PPoE nuolatinėje linijoje, ir pasižymi patikrintu mechaniniu patvarumu – ne mažiau kaip 750 sujungimo ciklų.

Tinka

• Struktūriniam kabeliavimui serverių patalpose ir kabelių skirstymo spintose
• 19" 1U komutavimo skydams didelio tankio įrenginiams
• Modulinėms jungiamosioms dėžutėms ir sieniniams lizdams, kuriems reikalingas ekranuotas Cat6A ryšys
• PoE ir PoE+ maitinamiems įrenginiams, įskaitant 4PPoE taikymus

Pagrindinės specifikacijos

• Standartas: 6A kategorija (10GBase-T), 500 MHz
• Atitiktis: ISO/IEC 11801 3-ioji redakcija, EN 50173-1
• PoE palaikymas: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE nuolatinėje linijoje)
• Jungtis: RJ45 (8P8C), lizdas
• Užbaigimas: LSA izoliacijos poslinkio jungtys, spalvomis koduotos EIA/TIA 568 A ir B
• Ekranavimas: 360° ekrano kontaktas; korpusas iš cinko liejinio, padengtas nikeliu
• Kontaktų medžiaga / danga: Fosforinė bronza; nikelis su 0,5 μ aukso danga
• Įkišimo jėga: Maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg (lizdas su kištuku)
• Darbo temperatūra: -20 °C iki +70 °C
• Sujungimo ciklai: ≥ 750
• Palaikomi laidininkų dydžiai: AWG 26/7 – 22/1, vytos ir vientisos gyslos; išbandyta su AWG 22/1
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/įžeminimas)
• Kiekis pakuotėje: 24 vnt.

Kaip naudoti

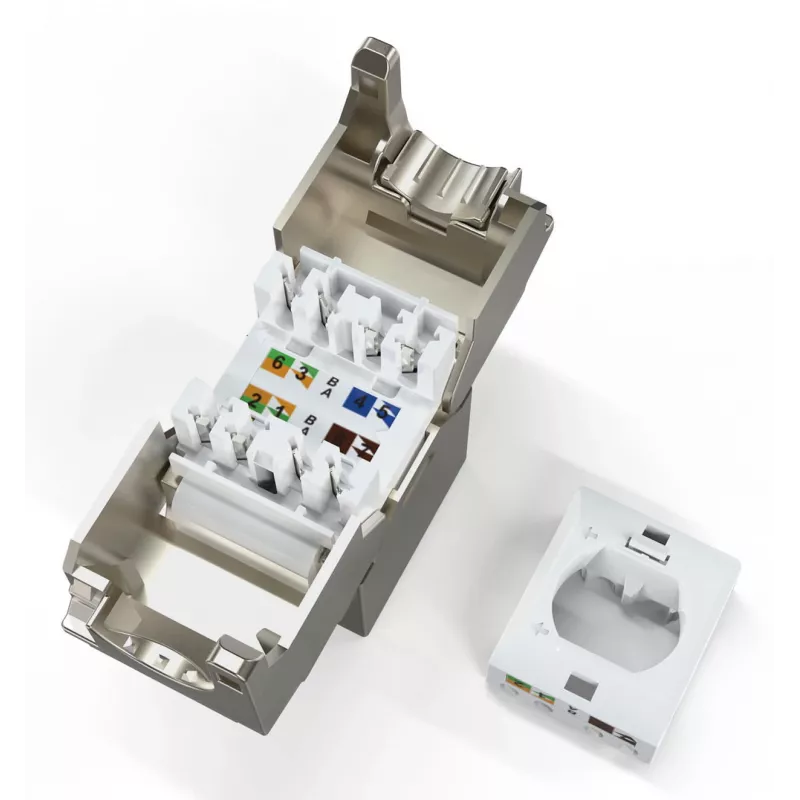

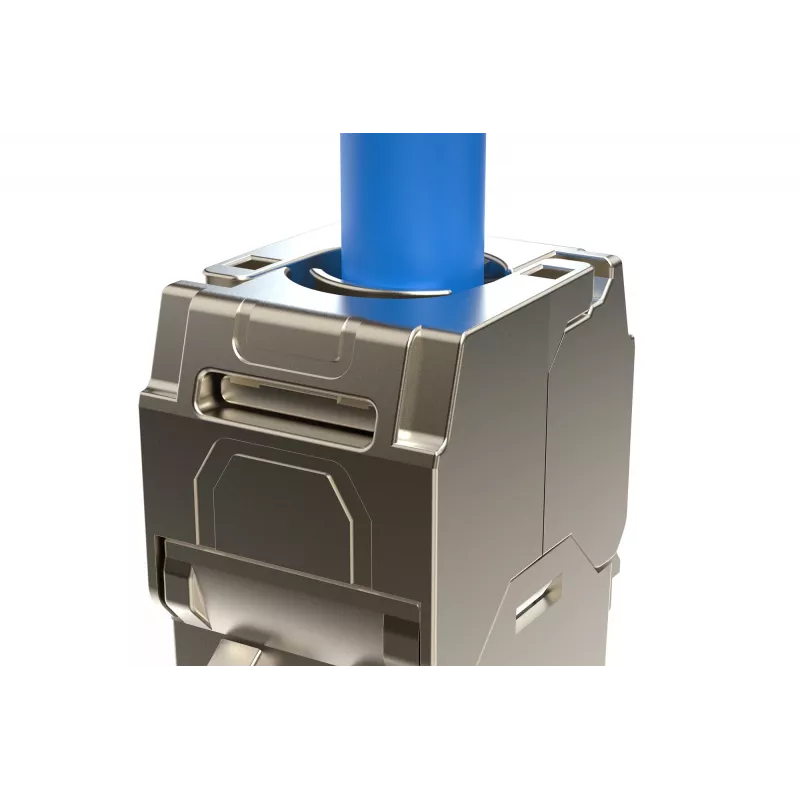

Paruoškite tinklo kabelį nuimdami išorinį apvalkalą ir išdėstydami laidininkų poras pagal pasirinktą EIA/TIA 568 A arba B spalvų kodą. Įkiškite laidininkus į LSA izoliacijos poslinkio jungtis ir įspauskite naudodami tinkamą LSA įrankį arba suderinamą prispaudimo įrenginį, jei reikia; modulis taip pat palaiko montavimą be įrankių lauko sąlygomis. Užfiksuokite kabelį integruota įtempimo mažinimo sistema ir kabelių raiščiais, tada įstatykite „Keystone“ modulį į suderinamą 19" 1U skydą arba modulinę jungiamąją dėžutę. Prijunkite tinklo įrenginius naudodami standartinį RJ45 kabelį.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vientisos gyslos AWG 22/1 montavimo kabelį (išbandyta konfigūracija) ir užtikrinkite visišką 360° ekrano tęstinumą tinkamai įžemindami skydą ar korpusą. Venkite per didelio kabelių lenkimo užbaigimo taške ir laikykitės EIA/TIA laidų standartų, kad signalo veikimas būtų geriausias.
