BlueOptics CBL-MPO12-4LC-SMF-5M-BO InfiniBand šviesolaidinis kabelis MPO 4x LC 5m

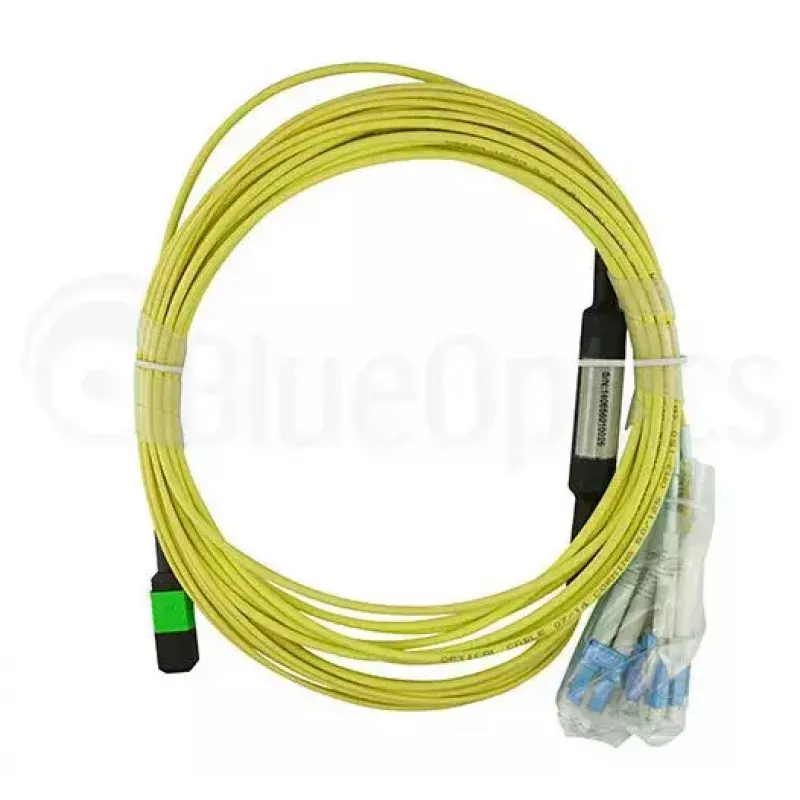

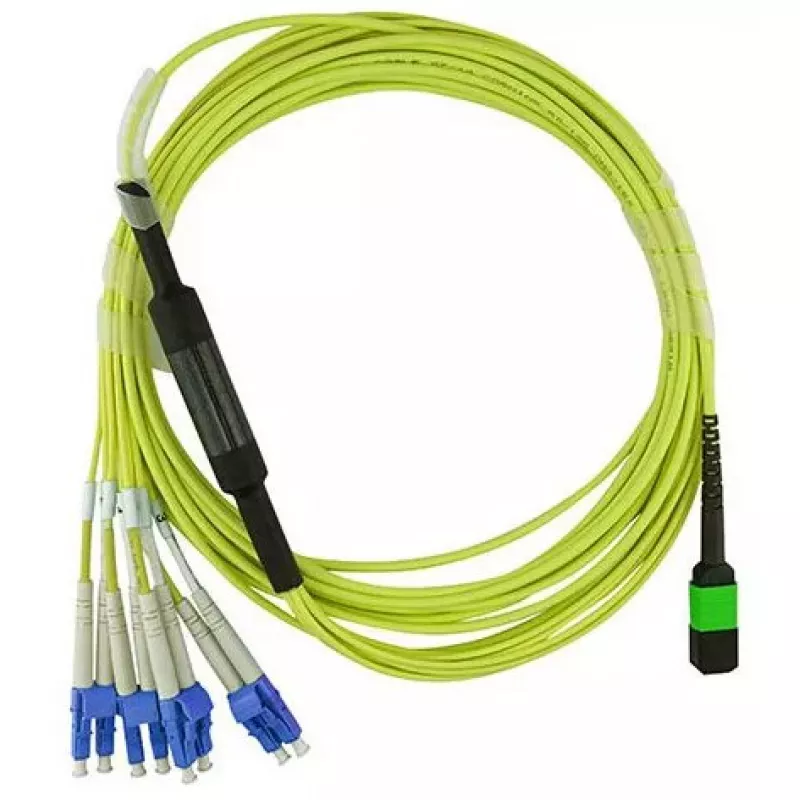

BlueOptics CBL-MPO12-4LC-SMF-5M-BO InfiniBand šviesolaidinis kabelis yra 5 metrų vienmodis komutacinis kabelis su MPO jungtimi viename gale ir keturiomis LC dvipusėmis jungtimis kitame. Naudojant G.657.A1 vienmodį pluoštą ir lazeriui optimizuotą konstrukciją, kabelis sukurtas didelio našumo optinėms jungtims tarp pataisos skydų, siųstuvų-imtuvų ir jungiklių prievadų duomenų centruose ir telekomunikacijų stovuose. Apvalkalas pagamintas iš LSZH medžiagos, kuri gaisro atveju išskiria mažiau dūmų ir neišskiria halogenų, o kiekvienas kabelis yra tikrinamas dėl įvesties ir grįžtamojo praradimo, kad būtų užtikrinta pastovi perdavimo kokybė.

Privalumai

Šis MPO į 4x LC kabelis pasižymi mažu slopinimu ir didelėmis grįžtamojo praradimo vertėmis, būdingomis lazeriui optimizuotam G.657.A1 vienmodžiui pluoštui, todėl jis tinkamas kritinėms optinėms jungtims. Pagamintas naudojant firminius pluoštus ir tikslias keramines įvores, gaminys sukurtas stabiliems, pakartojamiems sujungimams ir ilgam sujungimo ciklų skaičiui. LSZH apvalkalas padidina saugumą uždarose patalpose, sumažindamas dūmų ir halogenų emisiją, o gamykliniai interferometro ir OTDR bandymai pateikia dokumentuotus veikimo rezultatus.

Tinka

• Stuburo-lapų ir jungiklio-panelio jungtims duomenų centruose
• MPO galinčių siųstuvų-imtuvų prijungimui prie LC prievadų jungikliuose arba pataisos skyduose
• InfiniBand tinklams ir didelės spartos optinėms jungtims
• Aplinkoms, kuriose reikalingi mažai dūmų išskiriantys, be halogenų kabeliai, pvz., serverių patalpose ir telekomunikacijų spintose

Pagrindinės specifikacijos

• Ilgis: 5 metrai
• Pluošto tipas: Vienmodis G.657.A1 (optimizuotas lazeriui)

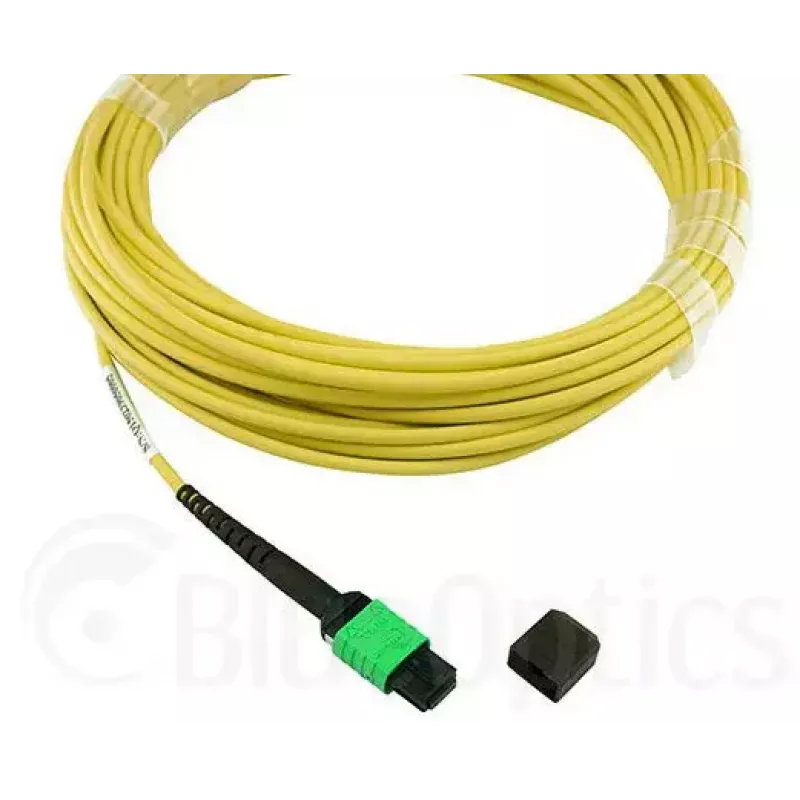

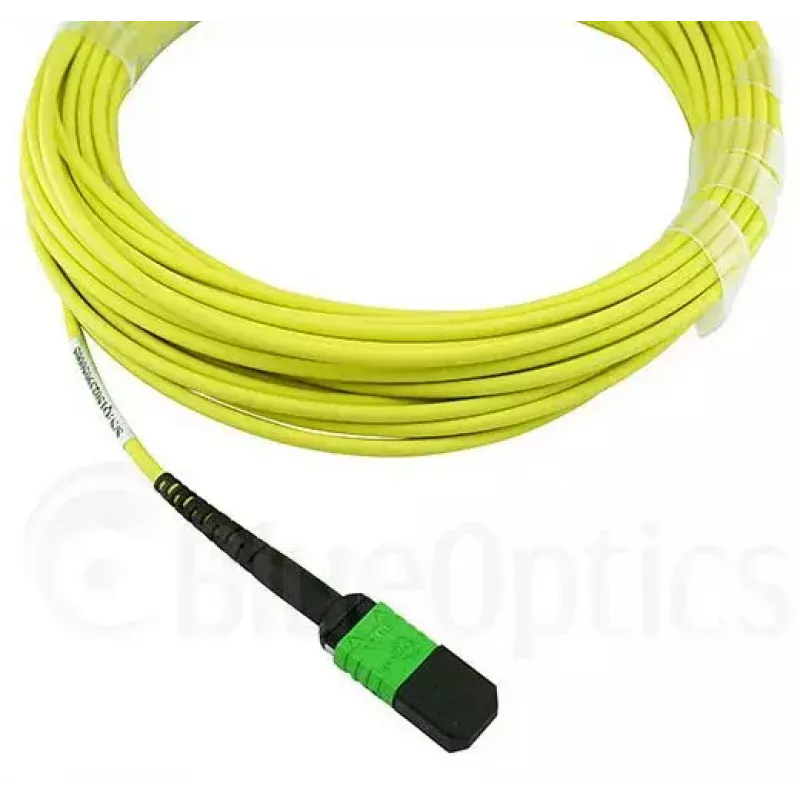

• Jungtis A: MPO (daugiapluoštė optinė jungtis)

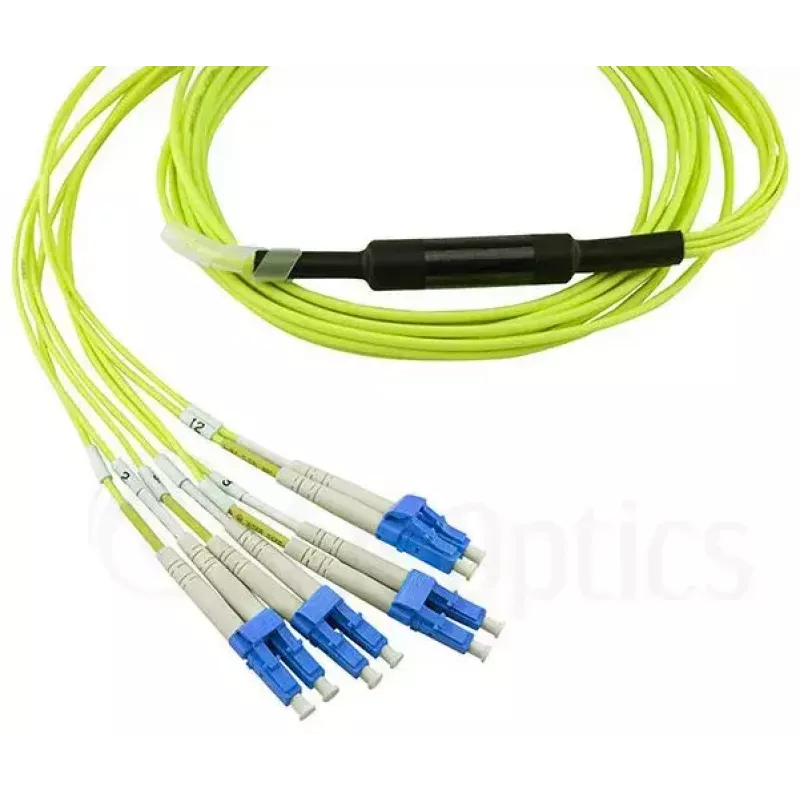

• Jungtis B: 4 × LC dvipusė (UPC)
• Apvalkalo medžiaga: LSZH (mažai dūmų, be halogenų)

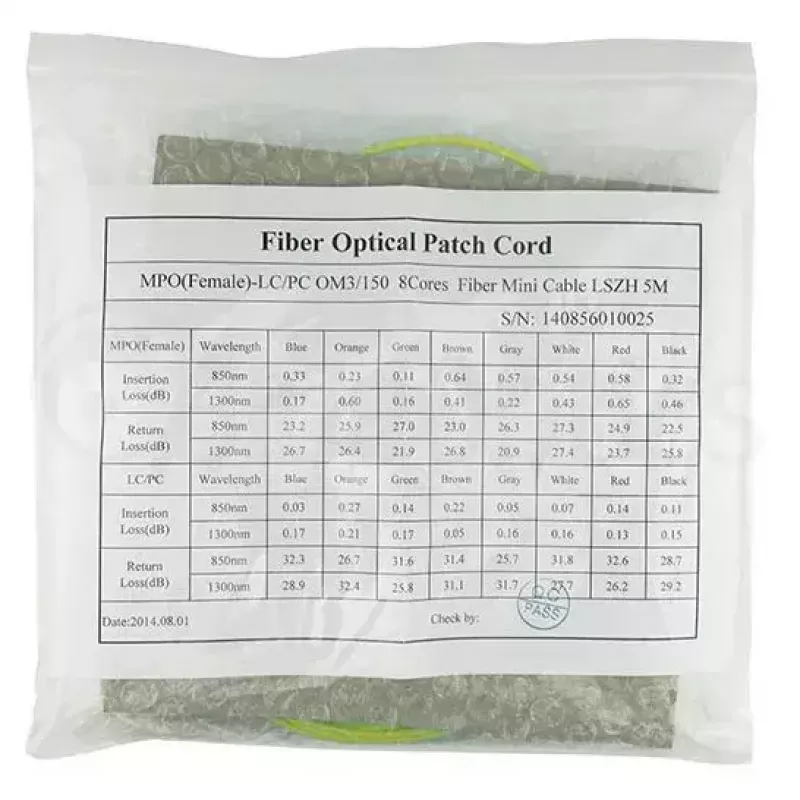

• Tikrinti parametrai: Įvesties ir grįžtamasis praradimas, OTDR patikra
• Taikomi standartai: Telcordia GR-326-Core reikalavimai ir bendros IEC/EN normos optiniams kabeliams

Kaip naudoti

Įdiekite kabelį sulygiuodami ir įstatydami MPO jungtį į MPO adapterį arba prievadą, tada prijunkite keturias LC dvipuses jungtis prie atitinkamų LC prievadų pataisos skyde arba siųstuve-imtuve. Prieš sujungdami įsitikinkite, kad jungtys ir adapterių prievadai yra švarūs, kad išvengtumėte su užterštumu susijusių nuostolių. Nutieskite kabelį laikydamiesi tinkamo lenkimo spindulio valdymo vienmodžiui G.657.A1 pluoštui ir pritvirtinkite jį kabelių valdymo loveliuose, kad būtų išvengta jungčių įtempimo. Nuimdami atrakinkite jungčių skląsčius ir ištraukite tiesiai, kad nepažeistumėte įvorių.

Rekomendacijos

Laikykite ir tvarkykite kabelį švarioje aplinkoje, prieš kiekvieną prijungimą apžiūrėkite ir nuvalykite jungčių galinius paviršius patvirtintais pluošto valymo įrankiais ir venkite staigių lenkimų ar per didelio įtempimo. Naudokite kabelį rekomenduojamose temperatūros ir lenkimo spindulio ribose ir išsaugokite gamyklinį bandymo protokolą, kad būtų galima atsekti slopinimo ir grįžtamojo praradimo vertes.
