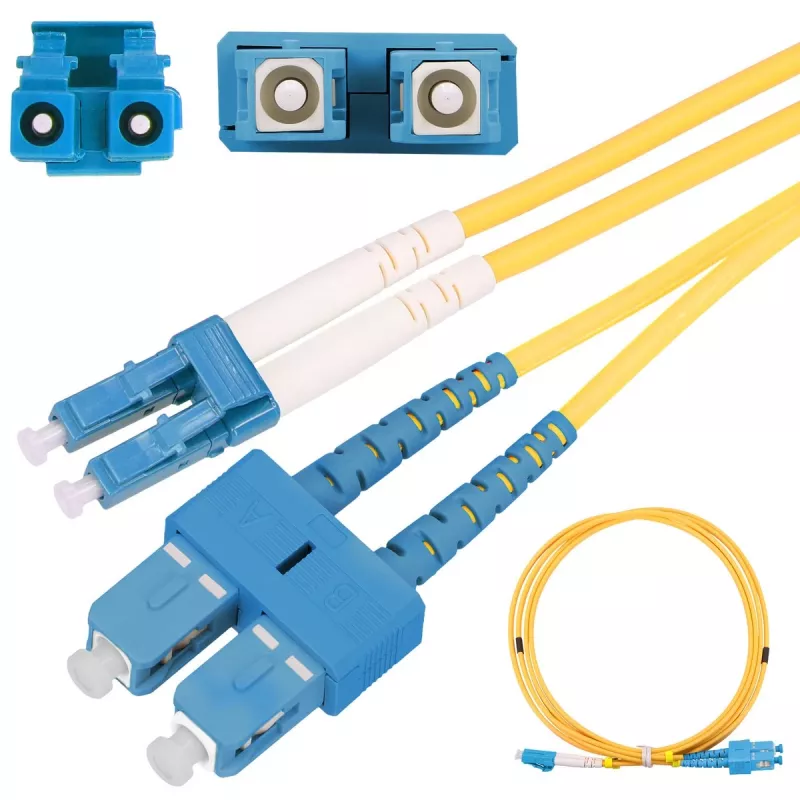

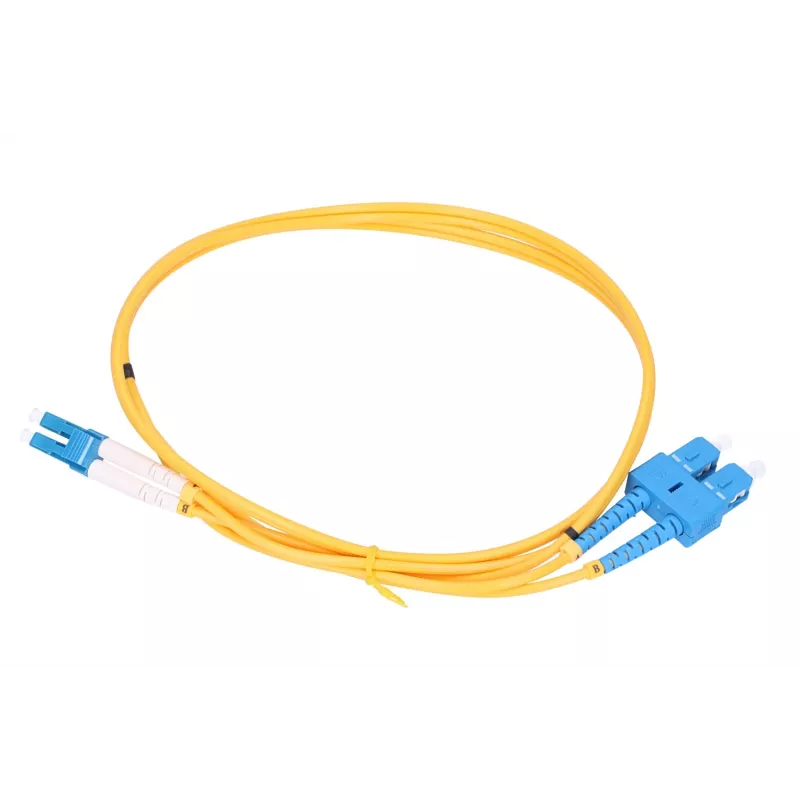

Skaidulinis optinis komutacinis kabelis Extralink EX.3630, 0,5 m, G.657.A1, SC į LC, FTTH, dvipusis, geltonas

Extralink EX.3630 yra 0,5 m vienmodis FTTH komutacinis kabelis, kuriame naudojama ITU-T G.657.A1 skaidula, užtikrinanti mažesnį jautrumą lenkimui. Kabelis yra dvipusis ir viename gale turi SC jungtį, o kitame – LC jungtį, todėl užtikrina kompaktišką SC-LC jungtį, tinkamą trumpų atstumų linijoms ir įrangos sujungimui. Sukurtas prieigos tinklams, ONT ir OLT jungtims bei vidiniam stelažų ar spintų sujungimui, šis komutacinis kabelis palaiko patikimą vienmodį optinį perdavimą ten, kur reikalingi maži lenkimo nuostoliai ir vietos taupymo jungtys.

Privalumai

G.657.A1 skaidula sumažina jautrumą ankštiems lenkimams, todėl kabelį galima montuoti ankštose erdvėse ir aplink aštrius kampus be didelių signalo nuostolių. Dvipusė konfigūracija leidžia vykdyti dvipusį perdavimą vienu kabeliu. SC ir LC jungčių derinys užtikrina suderinamumą su įvairia optine įranga, o trumpas 0,5 m ilgis padeda valdyti sujungimus skirstomosiose panelėse ir serverių spintose. Geltonas kabelio apvalkalas identifikuoja jį kaip vienmodį, supaprastindamas kabelių valdymą.

Tinka

• FTTH abonentų jungtims tarp OLT ir ONT/ONU
• Trumpų atstumų sujungimams telekomunikacijų stelažuose ir skirstomosiose panelėse
• Įrangos su SC ir LC prievadais sąsajai prieigos tinkluose
• Laboratorijų įrenginiams ir bandymų stendams, kuriems reikia trumpų dvipusių vienmodžių linijų

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.657.A1 (maži lenkimo nuostoliai)
• Ilgis: 0,5 m
• Konfigūracija: dvipusė
• Jungtys: SC (vienas galas) į LC (kitas galas)
• Kabelio skersmuo: apie 3,0 mm
• Apvalkalo spalva: geltona (vienmodė)

Kaip naudoti

Nustatykite savo įrenginių SC ir LC prievadus ir sulygiuokite jungtis su atitinkamais lizdais. Švelniai įkiškite SC jungtį, kol ji užsifiksuos, ir įkiškite LC jungtį, kol išgirsite spragtelėjimą. Nutieskite kabelį taip, kad išvengtumėte per didelės tempimo apkrovos ar aštrių lenkimų, viršijančių minimalų skaidulos lenkimo spindulį, nors G.657.A1 ir pasižymi geresne atsparumu lenkimui. Dvipusėms jungtims stebėkite siuntimo / priėmimo poros orientaciją, kad užtikrintumėte teisingą dvipusį veikimą.

Rekomendacijos

Montuodami netraukite kabelio už jungčių ir pritvirtinkite kabelį šalia pataisos panelių ar įrangos naudodami tinkamus tvirtinimo taškus. Kai jungtys nenaudojamos, uždėkite dulkių gaubtelius. Nuolatiniam įrengimui laikykitės G.657.A1 skaiduloms rekomenduojamų lenkimo spindulių ir venkite pakartotinio lankstymo jungčių galuose, kad išsaugotumėte ilgalaikį optinį našumą.
