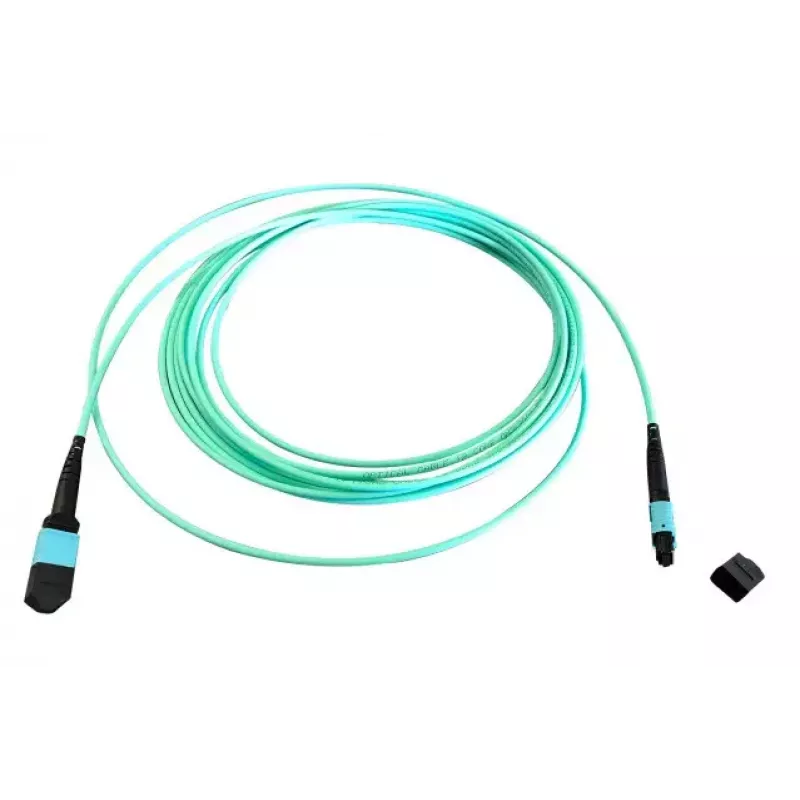

Skaidulinis optinis MTP kabelis EFB Elektronik MTPF12MTPFOM3-10-A — OM3, 10 m, 50 µm, Aqua

EFB Elektronik MTPF12MTPFOM3-10-A yra 10 m ilgio skaidulinis optinis MTP–MTP kabelis, aqua spalvos, sukurtas didelės spartos daugiagysliams ryšiams. Kabelis naudoja OM3 daugiagyslį pluoštą, kurio šerdies skersmuo 50 µm, ir MTP jungtis abiejuose galuose, užtikrindamas kompaktišką, didelio tankio jungtį duomenų centrams, serverių spintoms ir komutatorių sujungimams. Jo konstrukcija orientuota į mažus įterpimo nuostolius ir patikimą signalo perdavimą trumpo bei vidutinio nuotolio optiniuose tinkluose, išlaikant standartizuotą jungčių suderinamumą.

Privalumai

Kabelis užtikrina pastovų daugiagyslio pluošto našumą su OM3 klasės pluoštu, optimizuotu 850 nm bangos ilgiui ir trumpųjų bangų tankinimui. MTP galinės jungtys palaiko didelio tankio skydų išdėstymą ir lengvą sujungimą su MTP suderinamais moduliais, sumažindamos perjungimo sudėtingumą struktūrizuotose kabelinėse sistemose. 10 m ilgis subalansuoja pasiekiamumą ir valdymo patogumą tipiniams sujungimams tarp spintų ar įrenginių, o aqua spalvos apvalkalas suteikia aiškią vizualią OM3 linijų identifikaciją mišrių pluoštų aplinkoje.

Tinka (užduotims / naudojimo atvejams)

• Trumpo ir vidutinio nuotolio didelės spartos jungtims tarp komutatorių, pataisymo skydų ir serverių
• Didelio tankio duomenų centrų magistralėms ir lygiagrečios optikos sistemoms (InfiniBand, 40/100 Gigabit konfigūracijoms)
• Struktūrizuotoms kabelinėms sistemoms serverių spintose ir įrangos patalpose, kurioms reikalingas OM3 našumas
• Jungtims, kuriose naudojamos MTP/MPO sąsajos su dideliu skaidulų skaičiumi, skirtos agreguotoms linijoms

Pagrindinės specifikacijos

• Pluošto tipas: OM3 daugiagyslis
• Šerdies skersmuo: 50 µm
• Jungties tipas: MTP į MTP (daugiagyslė jungtis)
• Ilgis: 10 m
• Apvalkalo spalva: Aqua (OM3 identifikacija)
• Taikomas bangos ilgis: optimizuotas 850 nm
• Dizainas: didelio tankio, mažų įterpimo nuostolių, skirtas lygiagrečiai optikai

Kaip naudoti

Prieš montuodami patikrinkite abi MTP jungtis ir laisvus galus, kad įsitikintumėte, jog jie švarūs ir be nešvarumų. Nutieskite 10 m kabelį laikydamiesi spintos kabelių valdymo praktikos, kad išvengtumėte staigių lenkimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio daugiagysliui pluoštui. Tvirtai įkiškite MTP jungtis į suderinamus MTP adapterius arba prievadus, kol jungčių skląsčiai užsifiksuos. Jungdami prie siųstuvų-imtuvų ar atšakojamųjų modulių, patikrinkite teisingą poliškumą ir pluoštų išdėstymą pagal sistemos projektą. Po montavimo atlikite optinius nuostolius ir vientisumo testus, kad patvirtintumėte linijos našumą.

Rekomendacijos

Jungčių galiniams paviršiams naudokite specialų pluoštui skirtą valiklį, o nenaudojamus jungčių galus apsaugokite dulkių gaubteliais. Venkite per didelės traukimo jėgos ir išlaikykite tinkamą lenkimo spindulį, kad išvengtumėte padidėjusio slopinimo. Lygiagrečios optikos ar atšakojimo mazgams užtikrinkite teisingą kontaktų ir poliškumo suderinimą su tiksliniais siųstuvais-imtuvais ar moduliais.
