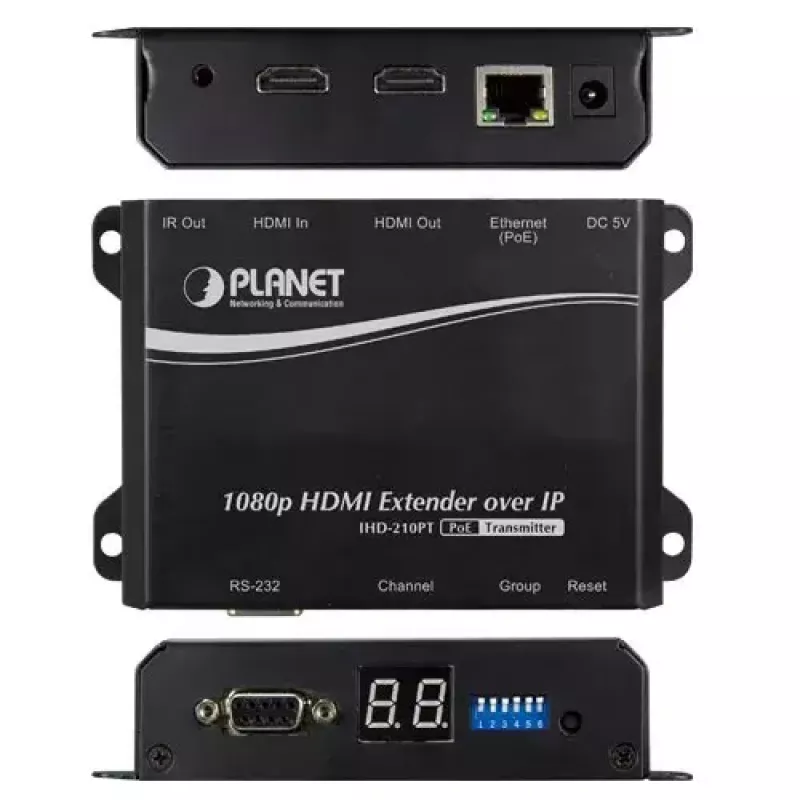

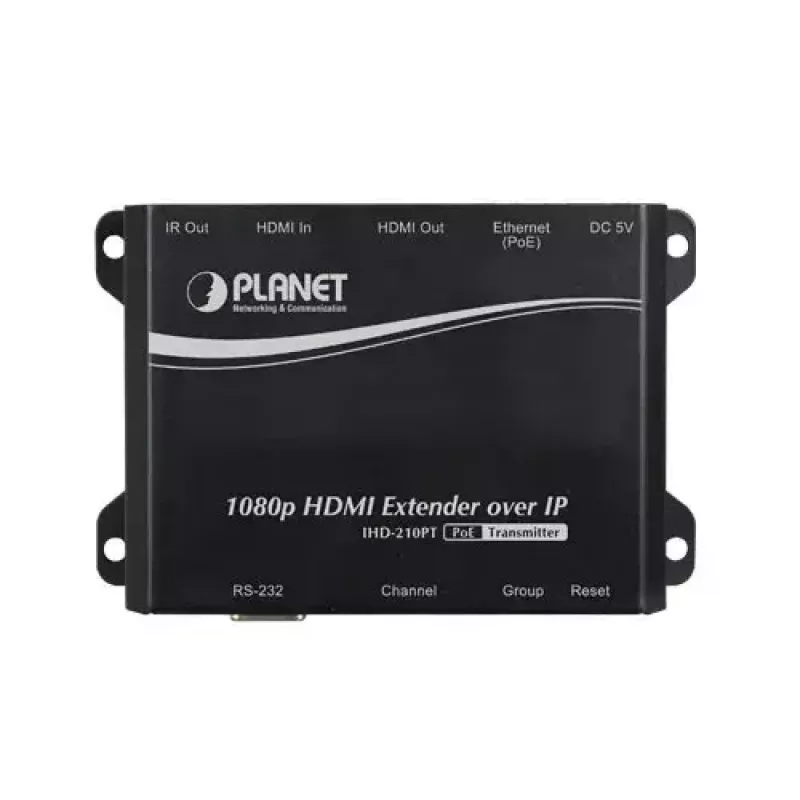

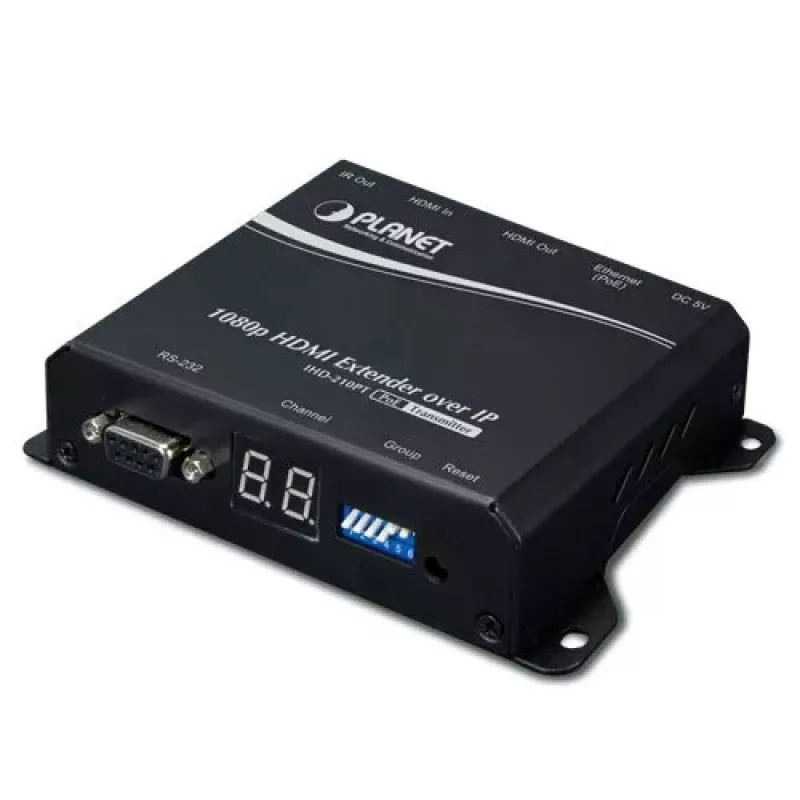

AV siųstuvas PLANET IHD-210PT

PLANET IHD-210PT yra AV siųstuvas, sukurtas perduoti Full HD 1080p HDMI vaizdą IP tinklais naudojant Cat5e/Cat6 kabelius. Kompaktiškas ir palaikantis PoE, jis veikia kartu su IHD-210PR imtuvu, kad paskirstytų HDMI šaltinius per LAN tinklą, palaikant HDMI 1.4a, RS-232 perėjimą ir IR valdymą. Įrenginys palaiko automatinį EDID kopijavimą ir HDCP, užtikrindamas pastovią vaizdo ir garso kokybę nuotoliniams ekranams, kartu supaprastindamas kabelių tiesimą ir įrengimą.

Privalumai

IHD-210PT užtikrina patikimą 1080p vaizdo paskirstymą iki 100 m atstumu naudojant standartinius Cat5e/Cat6 kabelius ir gali būti maitinamas per PoE, kad sumažėtų papildomų maitinimo laidų poreikis. Jis palaiko dviejų krypčių IR ir RS-232 perėjimą nuotoliniam šaltinio įrenginių valdymui, automatinį EDID kopijavimą, užtikrinantį tinkamą ryšį su ekranu, ir suderinamumą su IGMP snooping palaikančiais tinklais efektyviam daugialypės transliacijos paskirstymui. Kompaktiška konstrukcija ir HDMI vietinė išvestis palengvina šaltinio tikrinimą ir montavimą stove.

Tinka

• Skaitmeninei reklamai ir reklaminiams ekranams
• Konferencijų salėms ir posėdžių kambariams
• Klasių ir auditorijų AV paskirstymui
• Mažmeninėms vaizdo sienoms ir meniu lentoms

Pagrindinės specifikacijos

• Tipas: AV siųstuvas (PLANET IHD-210PT)
• Didžiausia raiška: 1920 x 1080 (Full HD 1080p)
• HDMI išvestys: 1
• RJ-45 įvesties prievadai: 1 (Cat5e / Cat6)
• Didžiausias perdavimo atstumas: 100 m Ethernet kabeliais
• Sąsajos: HDMI 1.4a, RS-232, IR
• Maitinimas: 5 V maitinimo šaltinis (tipinė galios sąnauda 7 W); palaiko PoE
• Matmenys: 130 x 82 x 30,25 mm; Svoris: 0,29 kg
• Spalva: Juoda

Kaip naudoti

Prijunkite HDMI šaltinį prie IHD-210PT HDMI įvesties ir sujunkite siųstuvą su LAN naudodami Cat5e arba Cat6 kabelį prie PoE palaikančio komutatoriaus arba naudokite 5 V maitinimo šaltinį, jei PoE nenaudojamas. Nustatykite kanalo/grupės ID per DIP jungiklius, kad atitiktų atitinkamus IHD-210PR imtuvus, ir patikrinkite išvestį naudodami HDMI vietinę išvestį. Nuotoliniam šaltinių valdymui prijunkite pridėtą IR kabelį ir naudokite RS-232, kai reikalingas nuoseklusis valdymas. Kai naudojate daugialypę transliaciją, įjunkite IGMP snooping tinklo komutatoriuose ir nustatykite kanalus pagal poreikį paskirstymui vienas-su-daugeliu.

Rekomendacijos

Naudokite PoE palaikančius komutatorius su IGMP snooping ir 802.1Q VLAN palaikymu, kad paskirstymas būtų keičiamo dydžio ir efektyvus. Laikykitės Cat5e/Cat6 kabelių ilgio iki nurodytos 100 m ribos ir naudokite kokybiškus kabelius bei jungtis, kad išlaikytumėte 1080p signalo vientisumą. Jei ekranuose kyla su EDID susijusių problemų, naudokite automatinio EDID kopijavimo funkciją, kad sinchronizuotumėte EDID informaciją iš tikslinio ekrano.
