Lindy 70 m Cat.6 HDMI 4K60, IR ir RS-232 HDBaseT UK sieninio lizdo plėtiklis, siųstuvas

Lindy Cat.6 HDBaseT HDMI 4K60 sieninio lizdo siųstuvas yra viena iš didelio našumo, patikimo sprendimo, skirto HDMI signalams perduoti dideliais atstumais Cat.6 tinklo kabeliu, dalių.

Sujungus šį siųstuvo įrenginį su suderinamu HDBaseT imtuvu, pvz., Lindy Nr. 38214 ir 38342, šis sprendimas užtikrina patikimą perdavimą iki 70 m.

Naudojant aukštos kokybės Cat.6 ar aukštesnės kategorijos U/UTP arba F/UTP kabelį, galimi šie atstumo ir skiriamosios gebos deriniai:

70 m: 1920x1080@60Hz 4:4:4 8bit40 m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Palaikant iki 4K Ultra HD raišką, vaizdas gali būti stulbinančiai aiškus, o papildoma HDR (didelio dinaminio diapazono) funkcija leidžia atvaizduoti turinį su padidintu ryškumu, didesniu juodos ir baltos spalvų kontrastu bei daug platesne spalvų gama. Tai patikimas sprendimas, skirtas akį traukiančiai skaitmeninei reklamai mažmeninėje prekyboje, įtraukiantiems ekranams renginiuose ar patrauklioms sąrankoms didesnėse konferencijų salėse ar paskaitų auditorijose.

PoC (maitinimo kabeliu) funkcija su įjungimo/išjungimo jungikliu suteikia papildomo lankstumo. Tai leidžia tiekti maitinimą kartu su duomenimis per Cat.6 tinklo kabelį tiesioginiame siųstuvo ir imtuvo ryšyje, todėl tik vienoje įrengimo pusėje reikia vieno maitinimo šaltinio.

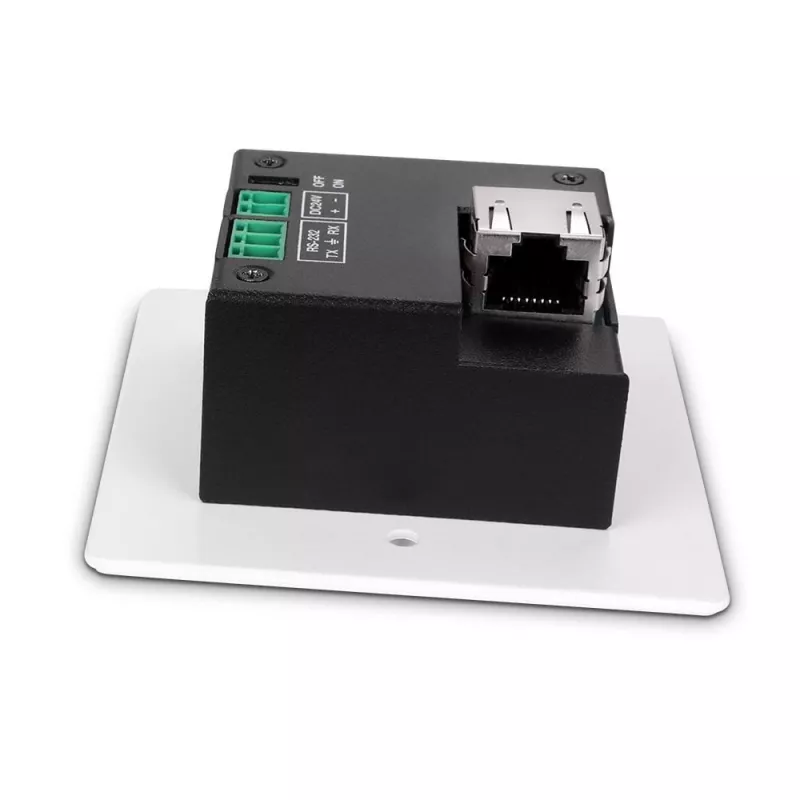

Dviejų krypčių IR prievadai abiejose sąrankos pusėse leidžia lengvai valdyti šaltinio įrangą iš ekrano pusės, o ekraną taip pat galima valdyti iš HDMI šaltinio pusės. Ši išplėtimo sistema užtikrina visišką ir paprastą naudotojo valdymą, taip pat suteikia RS-232 prievadą per gnybtų bloką galinėje sieninio lizdo pusėje.

HDBaseT yra visame pasaulyje pripažintas standartas, skirtas aukštos kokybės AV turinio ir kitų technologijų, įskaitant maitinimą ir valdymą, paskirstymui didesniais atstumais per nebrangų Cat.6 ar aukštesnės kategorijos kabelį.

HDBaseT ir HDBaseT Alliance logotipas yra HDBaseT Alliance prekių ženklai.

Atkreipkite dėmesį: nurodyti ilgiai ir raiškos yra įmanomi tiesiogiai sujungus siųstuvą ir imtuvą geros kokybės Cat.6 ar aukštesnės kategorijos kabeliu. Naudojant kitokio tipo kabelį, pridedant jungtis ar pataisų plokštes, galimas atstumas gali sumažėti.

Lindy 70 m Cat.6 HDMI 4K60, IR ir RS-232 HDBaseT UK sieninio lizdo plėtiklis, siųstuvas. Tipas: AV siųstuvas, Maksimali raiška: 3840 x 2160 pikselių, Palaikomi kabelių tipai: Cat6. Ryšio technologija: Laidinis. Maitinimo šaltinio tipas: DC, Darbinė įtampa (siųstuvas): 24 V, Išėjimo srovė: 1 A. Plotis: 86 mm, Gylis: 38 mm, Aukštis: 86 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 152 mm, Pakuotės gylis: 95 mm

Kaip naudoti

Įstatykite siųstuvą į standartinę sieninio lizdo angą ir prijunkite HDMI šaltinį prie HDMI įvesties. Nutieskite vieną aukštos kokybės Cat.6 (ar aukštesnės kategorijos) U/UTP arba F/UTP kabelį iki suderinamo HDBaseT imtuvo ir prijunkite prie imtuvo galo. Naudokite PoC įjungimo/išjungimo jungiklį, jei norite maitinti imtuvą iš siųstuvo pusės; kitu atveju prie reikiamo įrenginio prijunkite 24 V maitinimo šaltinį. Prijunkite IR siųstuvus/imtuvus ir RS-232 laidus, jei reikia nuotolinio valdymo funkcijai. Patikrinkite kabelių galus ir nenaudokite papildomų jungčių ar pataisų plokščių, jei reikia maksimalaus atstumo.

Rekomendacijos

Naudokite geros kokybės Cat.6 ar aukštesnės kategorijos U/UTP arba F/UTP kabelį ir tiesioginį siųstuvo-imtuvo ryšį, kad pasiektumėte nurodytus atstumo/raiškos derinius. Naudojant žemesnės kategorijos kabelį, jungtis ar pataisų plokštes, maksimalus pasiekiamas atstumas ir signalo kokybė gali sumažėti.
