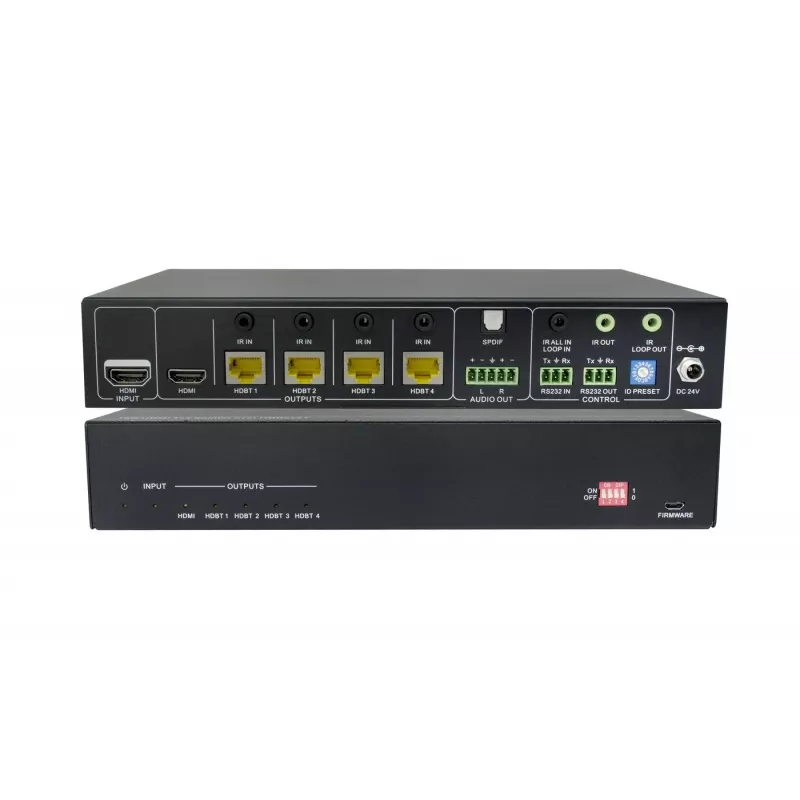

Vivolink VLHDBSP1X4V2 HDMI vaizdo skirstytuvas 4x RJ-45 3840x2160

Vivolink VLHDBSP1X4V2 yra 4K HDBaseT HDMI vaizdo skirstytuvas, kuris paskirsto vieną HDMI įvestį į keturias HDBaseT (RJ-45) išvestis ir vieną HDMI išvestį. Jis palaiko raišką iki 3840 x 2160 ir perduoda HDMI signalus CAT kabeliais iki 70 m (230 pėdų) atstumu su maitinimu per kabelį (PoC). Įrenginys turi integruotą garso deembedderį ir užtikrina IR bei RS-232 perdavimą nuotolinių ekranų valdymui. Įrenginys pagamintas metaliniame korpuse ir naudoja kintamąją srovę 110–240 V su 24 V išėjimu.

Privalumai

Skirstytuvas užtikrina patikimą 4K signalo paskirstymą į kelis ekranus, naudojant standartinius CAT kabelius, taip sumažinant ilgų HDMI kabelių poreikį. Įmontuotas PoC supaprastina montavimą, maitindamas suderinamus imtuvus tuo pačiu kabeliu. Integruotas garso deembedderis leidžia nukreipti garsą į išorines sistemas be papildomų keitiklių. IR ir RS-232 perdavimas suteikia galimybę centralizuotai valdyti nuotolinius ekranus iš šaltinio vietos.

Tinka

• Posėdžių salėms ir konferencijų salėms su keliais ekranais
• Skaitmeninės reklamos įrenginiams mažmeninės prekybos ar viešosiose erdvėse
• Klasėms ir auditorijoms, kuriose reikalingas centralizuotas vaizdo paskirstymas
• AV įrenginiams, kuriems reikia nuotolinio valdymo per IR arba RS-232

Pagrindinės specifikacijos

• Modelis: Vivolink VLHDBSP1X4V2
• Įvestys/išvestys: 1× HDMI įvestis, 4× HDBaseT (RJ-45) išvestys, 1× HDMI išvestis
• Maksimali raiška: 3840 × 2160 (4K)
• Perdavimo atstumas: iki 70 m / 230 pėdų CAT kabeliu
• Maitinimas: kintamoji srovė 110–240 V įvestis, 24 V išėjimas; palaiko PoC imtuvams
• Valdymas: IR ir RS-232 perdavimas
• Papildomos funkcijos: įmontuotas garso deembedderis; metalinis korpusas
• MPN: VLHDBSP1X4V2; EAN: 5704174960546

Kaip naudoti

Prijunkite HDMI šaltinį prie skirstytuvo HDMI įvesties ir prijunkite iki keturių ekranų, naudodami CAT kabelius, prijungtus prie HDBaseT (RJ-45) išvesčių; vietinė HDMI išvestis yra prieinama arti esančiam ekranui. Įsitikinkite, kad imtuvai ekrano gale yra suderinami su HDBaseT ir, jei reikia, gauna maitinimą per PoC iš skirstytuvo. Prijunkite įrenginį prie kintamosios srovės tinklo (110–240 V) ir patikrinkite, ar 24 V išėjimas atitinka specifikacijas. Naudokite IR arba RS-232 jungtis valdymo signalams perduoti į nuotolinius ekranus. Nustatykite ekrano raišką šaltinio įrenginyje, kad ji atitiktų 3840 × 2160, kur reikia.

Rekomendacijos

Kad 4K perdavimas būtų patikimas, naudokite aukštos kokybės ekranuotus CAT6 ar geresnius kabelius ir neviršykite nurodyto 70 m atstumo. Diegdami HDBaseT galinius taškus, patikrinkite imtuvų suderinamumą su Vivolink imtuvais, pvz., VLHDMIMAT4X444-R.
