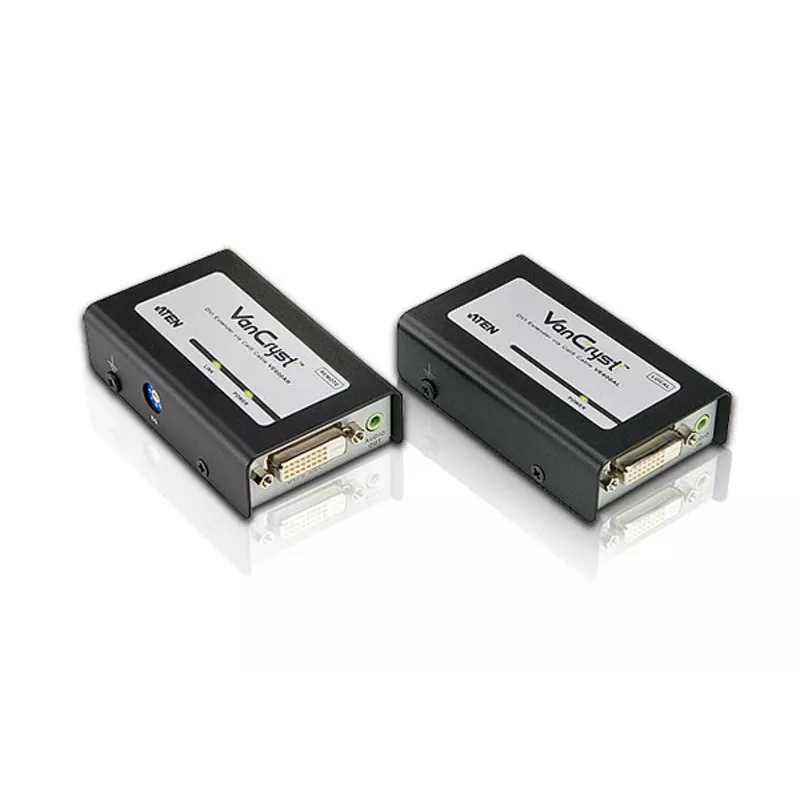

ATEN DVI per Cat5e/6 garso/vaizdo ilgintuvas (60 m)

„ATEN VE600A“ AV siųstuvas ir imtuvas praplečia DVI vaizdo ir stereogarso signalus iki 60 m per Cat 5e kabelius, leidžiant DVI ekraną pastatyti atokiau nuo šaltinio. Įrenginys perduoda A/V vienu Cat 5e kabeliu; jei reikalingas tikras EDID rankos paspaudimas, galima naudoti antrą Cat 5e kabelį. VE600A palaiko populiarius plačiaekranius formatus ir maksimalią skiriamąją gebą iki 1920 x 1200, jame yra vietinis siųstuvo blokas, nuotolinis imtuvo blokas, maitinimo adapteriai ir montavimo rinkinys.

Privalumai

VE600A siūlo paprastą ir patikimą praplėtimo metodą, naudojant standartinius Cat 5e kabelius, įprastus biurų pastatuose. Jis perduoda tiek DVI-D vaizdą, tiek stereogarsą su minimaliu energijos suvartojimu ir kompaktišku imtuvo dydžiu. Įrenginys palaiko vieno kabelio A/V perdavimą, kad būtų lengviau įdiegti, ir pasirinktiną antrą kabelį pilnam EDID perdavimui, kai to reikia.

Tinka

• DVI-D kompiuterio ar medijos grotuvo praplėtimui prie nuotolinio monitoriaus ar projektoriaus
• Skaitmeninei reklamai ir informaciniams ekranams biuruose, prekybos ar viešosiose erdvėse
• Konferencijų salėms ir susitikimų erdvėms, kuriose reikalingi nuotoliniai ekranai

Pagrindinės specifikacijos

• Tipas: AV siųstuvas ir imtuvas (ATEN VE600A)
• Vaizdo įvestis / išvestis: 1 x DVI-D įv., 1 x DVI-D išv.
• Maksimali skiriamoji geba: 1920 x 1200
• Maksimalus perdavimo atstumas: iki 60 m per Cat5e
• Palaikomi kabelių tipai: Cat5e (vieno kabelio A/V; antras kabelis EDID)
• RJ-45 prievadai: 2 įėjimai, 2 išėjimai
• Energijos suvartojimas: maks. 2,05 W
• Imtuvo matmenys: 56 x 91,3 x 24 mm; Svoris: 0,49 kg
• Spalva: juoda

Kaip naudoti

Prijunkite vietinį bloką prie DVI šaltinio naudodami DVI-D jungtį, o nuotolinį bloką – prie ekrano su jo DVI-D išvestimi. Naudokite Cat 5e kabelį tarp vietinio ir nuotolinio blokų vaizdui ir stereogarsui perduoti; jei ekrano EDID informacija turi būti grąžinta šaltiniui, prijunkite antrą Cat 5e kabelį. Įjunkite pateiktus maitinimo adapterius abiem blokams, jei reikia – sumontuokite blokus, tada įjunkite šaltinį ir ekraną. Patikrinkite skiriamąją gebą ir garso nustatymus šaltinyje, kad jie atitiktų tikslinį ekraną iki 1920 x 1200.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite geros kokybės Cat5e arba Cat6 kabelius ir venkite tiesti juos šalia didelės galios elektros linijų. Jei ekranui reikia specifinių EDID duomenų (pavyzdžiui, nestandartinių skiriamųjų gebų ar spalvų profilių), prijunkite antrą Cat5e kabelį, kad įgalintumėte EDID perdavimą.
