ATEN VE170 AV ilgiklis

ATEN VE170 AV ilgiklis yra VGA/garso Cat 5 sprendimas, sukurtas aukštos kokybės vaizdo ir stereofoninio garso perdavimui dideliais atstumais. Sistemą sudaro siųstuvas (VE170T) ir imtuvas (VE170R), kurie sujungiami vienu Cat 5e kabeliu, kad prailgintų VGA šaltinį iki ekrano ar projektoriaus iki 300 metrų (1000 pėdų) atstumu. VE170 palaiko maksimalią 1024 x 768 skiriamąją gebą ir 225 MHz dažnių juostos plotį, užtikrindamas patikimą ryšį įrenginiams, kuriems reikalingas signalo tiekimas per dideles patalpas, koridorius ar kelių kambarių objektus. Dėl kompaktiškų fizinių matmenų įrenginys tinkamas profesionaliems AV įrenginiams, kur svarbu atsižvelgti į erdvę ir kabelių vedimą.

Privalumai

VE170 užtikrina analoginio vaizdo ir garso perdavimą dideliais atstumais be kartotuvų ar sudėtingos infrastruktūros, sumažindamas įrengimo sudėtingumą ir kainą. Jo palaikoma 1024 x 768 skiriamoji geba ir 225 MHz dažnių juostos plotis užtikrina išsaugotą vaizdo aiškumą senesniems VGA šaltiniams. Vienas Cat 5e kabelio jungimas supaprastina kabeliavimą, o atskira siųstuvo ir imtuvo pora leidžia lanksčiai išdėstyti šaltinio ir ekrano vietas. Dizainas skirtas suderinamumui su įprastais VGA ekranais, projektoriais ir garso sistemomis, naudojamomis įmonių, švietimo ir komercinėse aplinkose.

Kam tinka

• Kompiuterio VGA išvesties prailginimui iki nuotolinio monitoriaus ar projektoriaus iki 300 m
• Klasėse ir auditorijose AV įrengimams, kur šaltinis yra atskirai nuo ekrano
• Mažmeninėje prekyboje ir skaitmeniniuose iškabų įrenginiuose, kuriems reikalingas centrinis šaltinis ir paskirstyti ekranai
• Konferencijų salėse ir posėdžių kambariuose su projektoriais arba sieniniais VGA ekranais

Pagrindinės techninės specifikacijos

• Maksimali skiriamoji geba: 1024 x 768 pikseliai
• Dažnių juostos plotis: 225 MHz
• Maksimalus perdavimo atstumas: iki 300 metrų (1000 pėdų) per Cat 5e kabelį
• Signalo tipas: analoginis VGA vaizdas ir stereofoninis garsas

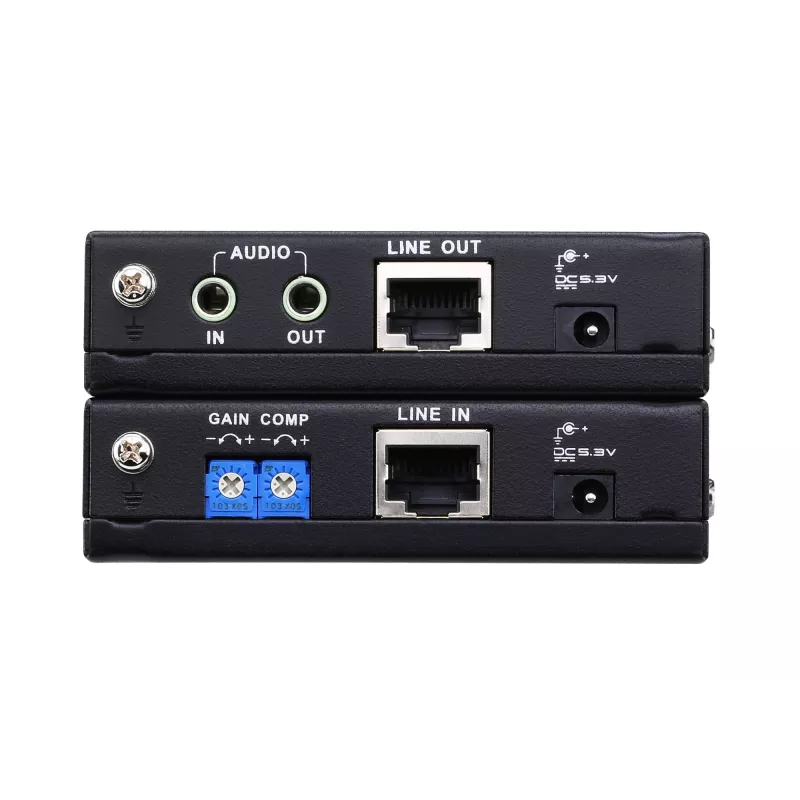

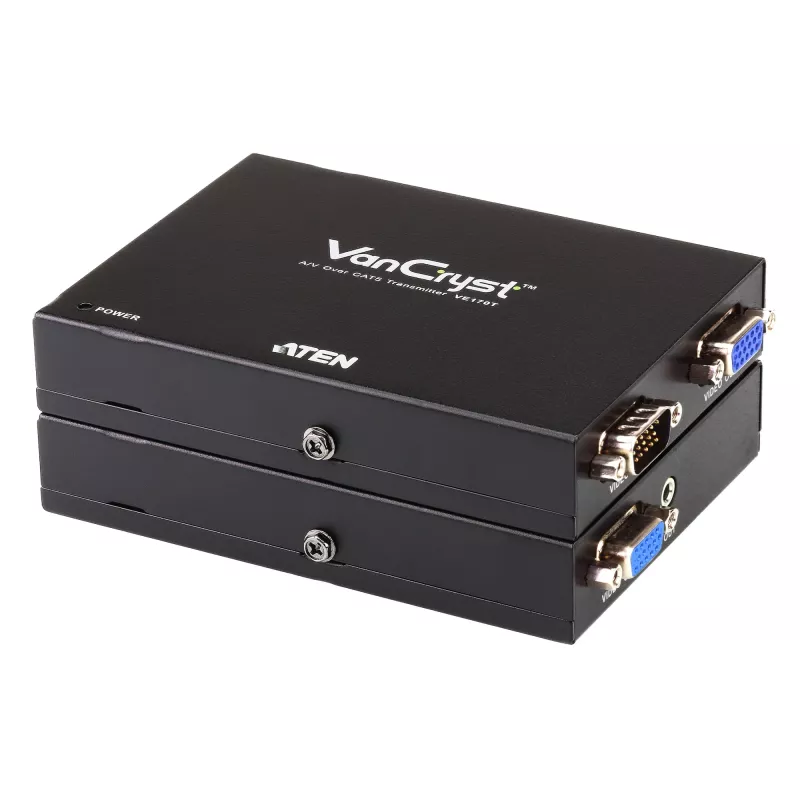

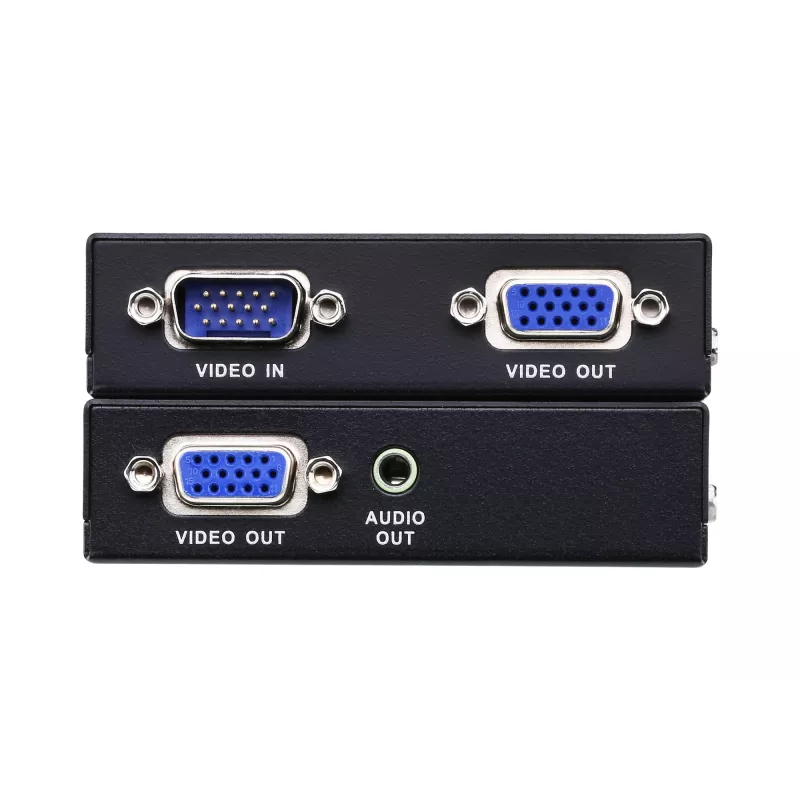

• Rinkinį sudaro: siųstuvas (VE170T) ir imtuvas (VE170R)
• Jungimas: vienas Cat 5e laidas tarp siųstuvo ir imtuvo
• Formos faktorius: kompaktiški įrenginiai, tinkami montuoti ant stovo arba paviršiuje

Kaip naudoti

Įdiekite siųstuvą prie vaizdo šaltinio ir prijunkite VGA išvestį bei garso išvestį prie VE170T įvesties prievadų. Pastatykite imtuvą prie ekrano ar projektoriaus ir prijunkite VE170R išvesties prievadus prie VGA ekrano ir garso įvesties. Nutieskite vieną Cat 5e kabelį tarp siųstuvo ir imtuvo, užtikrindami saugias jungtis ir vengdami stiprių elektromagnetinių trukdžių šaltinių. Prijunkite maitinimą prie įrenginių, tada patikrinkite, ar ekrano skiriamoji geba nustatyta suderinamu režimu (iki 1024 x 768) šaltinio įrenginyje. Jei reikia, sureguliuokite garso jungtis ir garsumo lygius prijungtuose įrenginiuose.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės Cat 5e arba geresnius kabelius su tinkamu ekranavimu ir teisingomis jungtimis. Laikykite kabelius toliau nuo aukštos įtampos linijų ir didelių elektros įrenginių, kad sumažintumėte trikdžius. Naudojant ilgus kabelius, artėjant prie 300 m ribos, patvirtinkite VGA išvesties sinchronizaciją ir kabelio kokybę, kad išlaikytumėte stabilų vaizdą. Prieš galutinį įrengimą apsvarstykite sistemos patikrinimą nuo galo iki galo ir pritvirtinkite abu įrenginius vėdinamose vietose, kad išvengtumėte šilumos kaupimosi.
