AV siųstuvas LevelOne 4 prievadų Cat.5 VGA siųstuvas

LevelOne AVE-93xx serijos Cat.5 garso/vaizdo ilgintuvai perduoda garso ir vaizdo signalus iš kompiuterio arba DVD grotuvo į nutolusius plazminius arba LCD monitorius naudojant Cat.5/6/7 kabelius. Sukurti HDTV ir standartinių vaizdo šaltinių pratęsimui iki 300 metrų, sistemą sudaro specialūs siųstuvo ir imtuvo įrenginiai bei palaiko skirtingus kabelių rinkinius, skirtus kompiuterių ir televizorių prijungimui.

Privalumai

Šie ilgintuvai naudoja ekonomiškus Ethernet kabelius, kad perduotų garsą ir vaizdą ilgais atstumais be papildomos programinės įrangos ar sąsajos plokščių. Linija palaiko kelias nuotolines vietas per kaskadinius retransliatorius, siūlo reguliuojamą vaizdo stiprinimą ir fokusavimą imtuvo įrenginiuose bei priima tiek VGA (didelės skiriamosios gebos), tiek kompozitinius/S-Video ryšius per konkrečius kabelių rinkinius.

Pagrindinės specifikacijos

• Perdavimo terpė: Cat.5/6/7 kabeliai
• Maksimalus vienos jungties atstumas: iki 300 m
• Kaskadinis atstumas (su AVE-9304A sukrautais 3 lygiais): iki 900 m
• Palaikoma kompiuterio skiriamoji geba: iki 2048 x 1536 esant 300 m (VGA A/V rinkinys)
• Palaikomi TV formatai (TV kabelių rinkinys): Composite / S-Video; 480i, 480p, 720i
• Palaikomi ekranai: VGA/SVGA/XGA TFT-LCD, LCD TV, PDP, DDC2B projektoriai
• Įdiegimas: prijunk ir naudok, nereikia jokios programinės įrangos ar sąsajos plokščių
• Valdikliai: reguliuojamas vaizdo stiprinimas ir fokusavimas retransliatoriaus/imtuvo įrenginiuose

Kaip naudoti

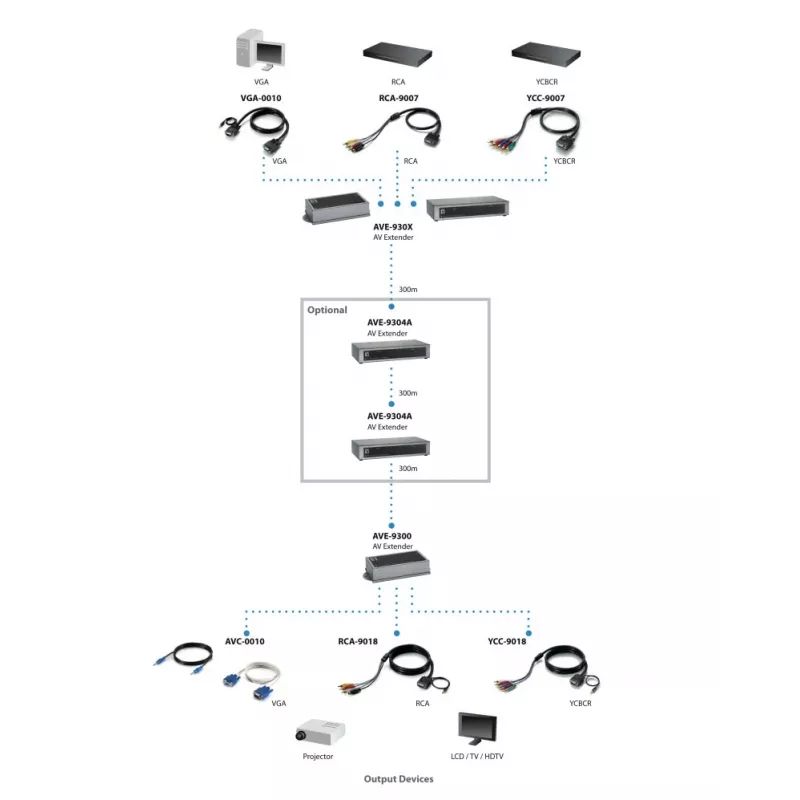

Prijunkite AVE-93xx siųstuvą prie šaltinio įrenginio (kompiuterio ar DVD grotuvo) naudodami atitinkamą kompiuterio ar TV kabelių rinkinį. Nutieskite Cat.5/6/7 kabelį nuo siųstuvo iki nuotolinio AVE-9300 imtuvo; norint pasiekti kelias vietas ar didesnius atstumus, įdėkite AVE-9304A retransliatorius ir kaskaduokite iki trijų lygių. Prijunkite imtuvo išvestį prie nuotolinio monitoriaus ar projektoriaus. Įjunkite visus įrenginius ir, jei reikia, naudokite imtuvo/retransliatoriaus vaizdo stiprinimo ir fokusavimo valdiklius, kad optimizuotumėte vaizdo kokybę.

Rekomendacijos

Naudokite aukštos kokybės Cat.5e arba Cat.6 kabelius ir teisingą kabelių rinkinį savo šaltiniui (VGA arba Composite/S-Video). Siekiant maksimalios skiriamosios gebos (2048x1536) ir stabilaus HDTV perdavimo, atskirų jungčių atstumus laikykite iki 300 m, o kaskadinius retransliatorius naudokite tik tada, kai reikia ilgesnio pasiekiamumo. Reguliuokite vaizdo stiprinimą ir fokusavimą imtuve, kai pratęsiate signalus ilgais atstumais.
