„LevelOne“ HDMI per Cat.5 imtuvas, HDBaseT, 100 m, 802.3af PoE

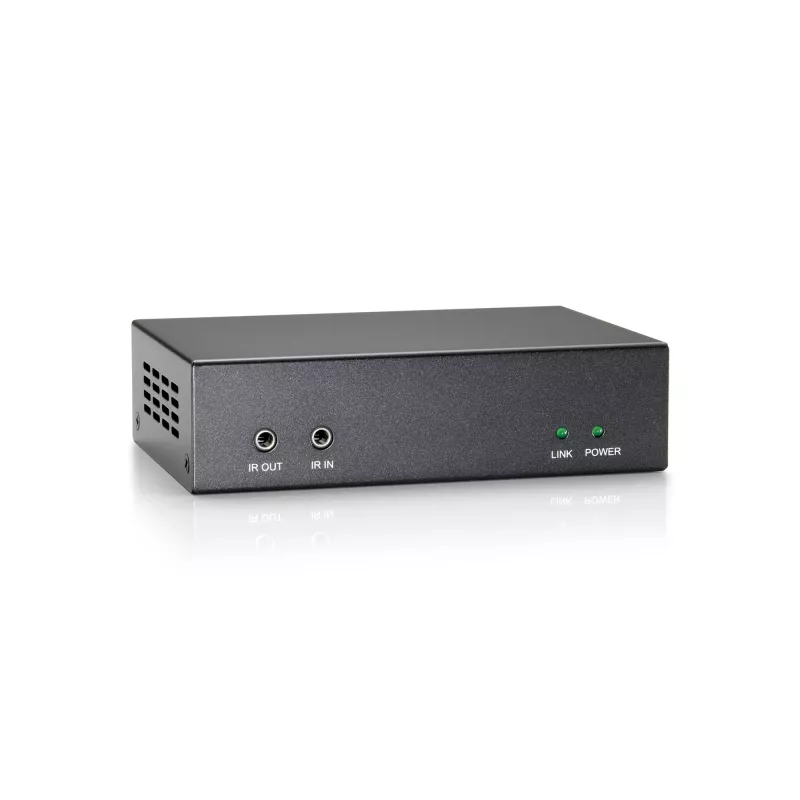

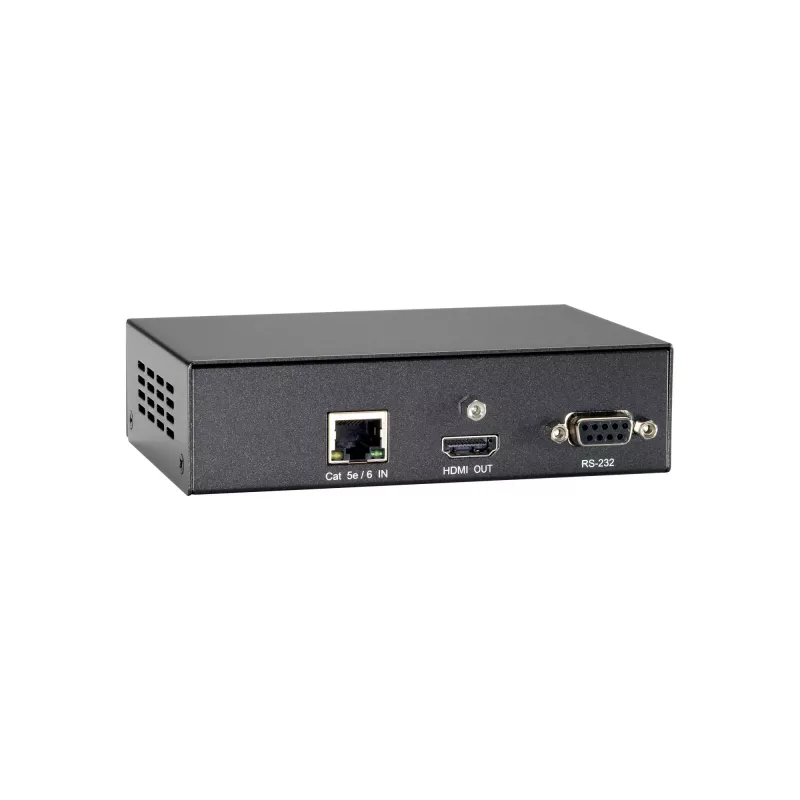

„LevelOne HVE-9211PR“ yra HDMI per Cat.5 imtuvas, prailginantis HDMI vaizdo, daugiakanalio garso ir valdymo signalus iki 100 m per Cat5e arba Cat6 kabelį. Palaikantis HDBaseT technologiją ir raiškas iki Ultra HD 4K x 2K (3840 x 2160 @ 30 Hz), taip pat 1080p Full HD, kompaktiškas juodas imtuvas turi PoE palaikymą (IEEE 802.3af), supaprastinantį maitinimo valdymą, ir yra tinkamas įrenginiams, kur reikalingas nuotolinis ekrano ar šaltinio valdymas.

Privalumai

„HVE-9211PR“ siūlo ilgų atstumų HDMI, IR ir RS-232 signalų perdavimą vienu Cat5e/Cat6 kabeliu, integruotą EDID karšto prijungimo aptikimą ir EDID prioritetų valdymą HDMI išėjimuose bei dviejų krypčių RS-232/IR pralaidumą, leidžiantį valdyti įrenginius iš bet kurio galo. Jis palaiko HDCP ir įprastus aukštos raiškos garso formatus („Dolby TrueHD“, „DTS-HD Master Audio“, „Dolby Digital Plus“, LPCM 7.1), o sąrankai reikia minimalių pastangų dėl „plug-and-play“ veikimo.

Tinka

• Skaitmeninei reklamai ir viešiesiems ekranams
• Namų kino sistemoms ir gyvenamosioms AV instaliacijoms
• Parodoms ir mugių stendams
• Medicinos įstaigoms ir profesionalių pristatymų salėms

Pagrindinės specifikacijos

• Modelis: HVE-9211PR (imtuvas)
• Technologija: HDBaseT per Cat5e/Cat6
• Didžiausia raiška: 3840 x 2160 @ 30 Hz (4K x 2K)
• Didžiausias perdavimo nuotolis: iki 100 m
• PoE: atitinka IEEE 802.3af
• Valdymas: dviejų krypčių RS-232 ir IR pralaidumas
• EDID: integruotas karšto prijungimo aptikimas ir EDID valdymas
• Garso palaikymas: „Dolby TrueHD“, „DTS-HD Master Audio“, „Dolby Digital Plus“, LPCM 7.1
• Atitinka HDMI/HDCP
• Spalva: juoda
• Matmenys: 125 x 85 x 40 mm
• Energijos suvartojimas: 1110 mA

Kaip naudoti

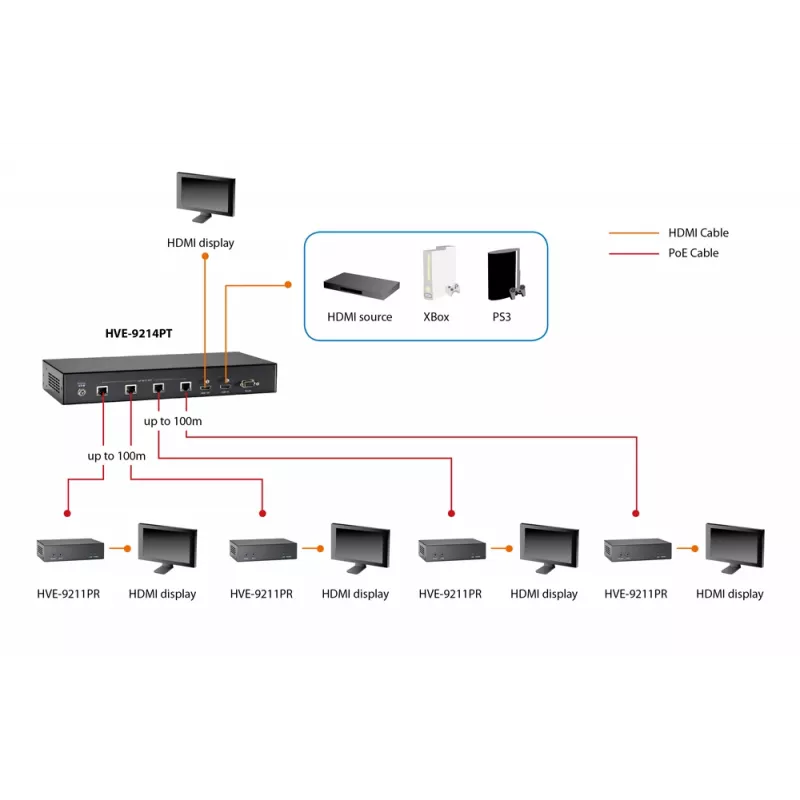

Prijunkite siųstuvo bloką prie HDMI šaltinio, o HVE-9211PR imtuvą – prie ekrano HDMI kabeliais. Sujunkite siųstuvą ir imtuvą Cat5e arba Cat6 kabeliu iki 100 m. Jei yra galimybė, įjunkite PoE tinklo komutatoriuje arba maitinkite imtuvą pagal gaminio instrukcijas. Naudokite imtuvo EDID ir HDCP apdorojimą, kad užtikrintumėte tinkamą šaltinio ir ekrano suderinamumą. Valdykite prijungtus įrenginius nuotoliniu būdu per RS-232 arba IR, siunčiamus Cat kabeliu.

Rekomendacijos

Norint patikimai perduoti 4K signalą, naudokite aukštos kokybės Cat6 kabelį ir neviršykite 100 m atstumo. Jei maitinimas per Ethernet nėra prieinamas, pagal gamintojo instrukcijas suteikite tinkamą išorinį maitinimą siųstuvui / imtuvui. Pradinės sąrankos metu patikrinkite EDID nustatymus, kad jie atitiktų šaltinio ir ekrano galimybes.
