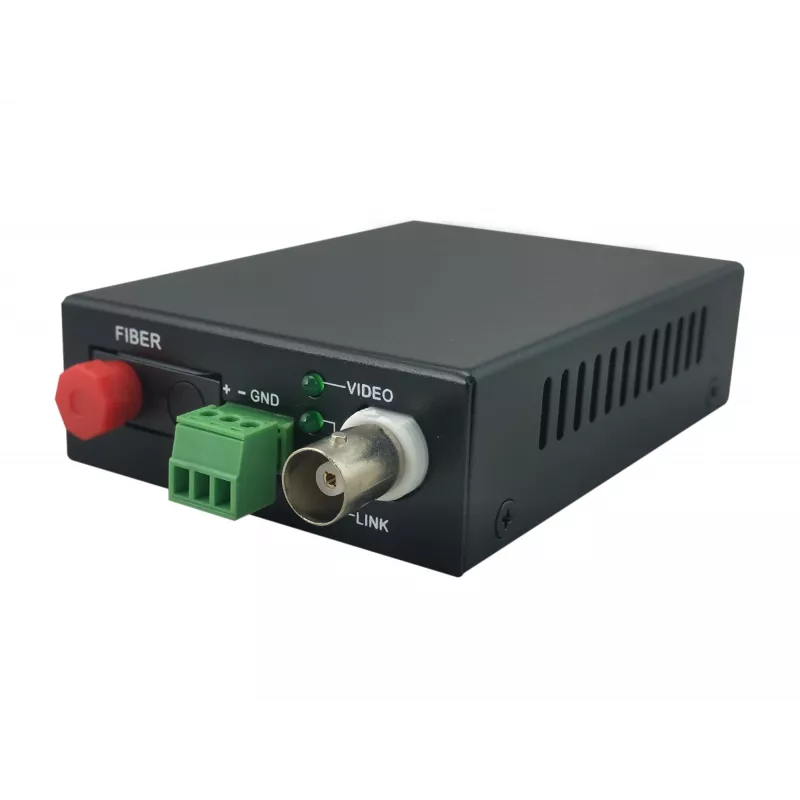

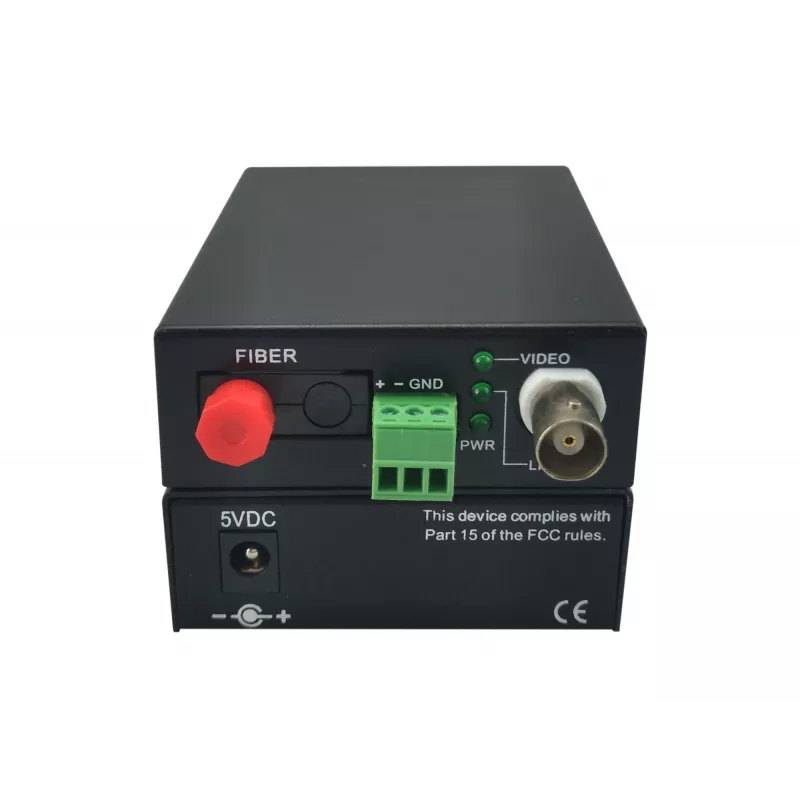

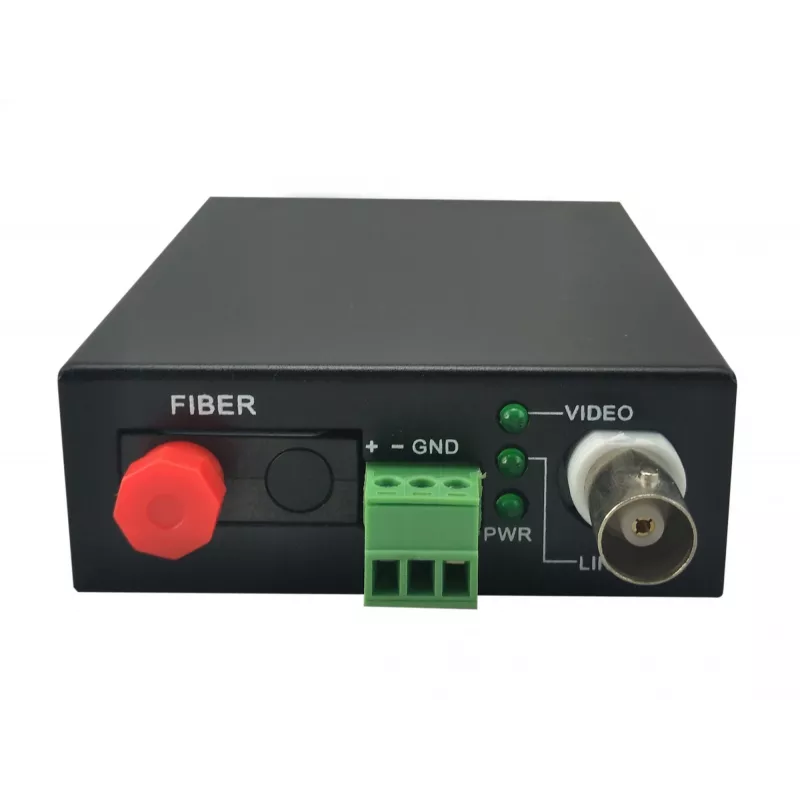

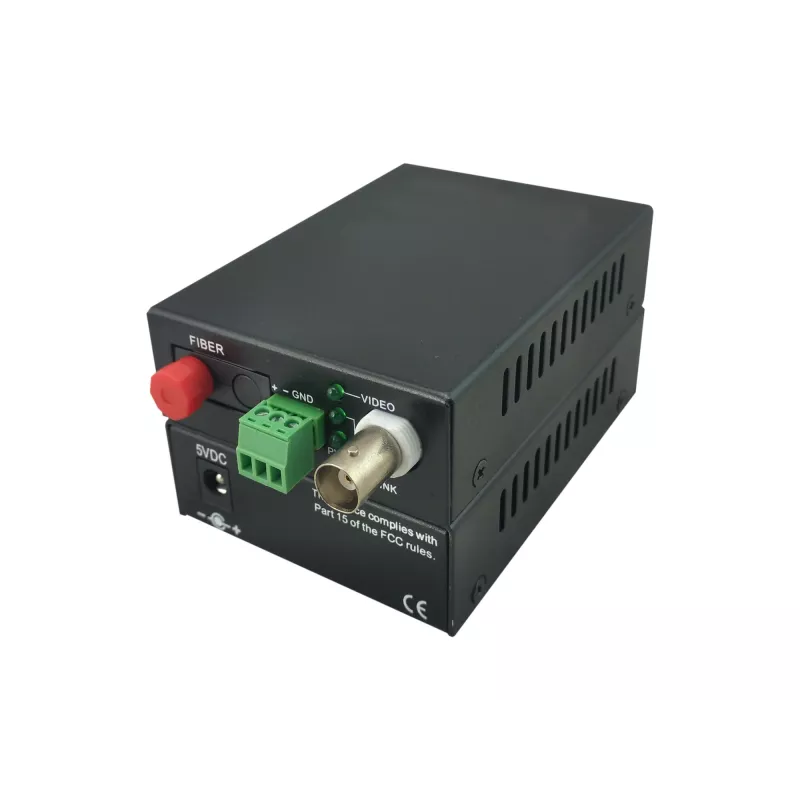

AV siųstuvas LevelOne 1 kanalo BNC per šviesolaidinį prailgintuvo rinkinį 20 km

„LevelOne AVF 1 kanalo BNC per šviesolaidinį prailgintuvo rinkinys“ perduoda sudėtinius vaizdo signalus optine skaidula iki 20 km atstumu. Siųstuvas skaitmenina analoginį vaizdą, paverčia jį optiniu signalu ir siunčia per šviesolaidžio liniją į imtuvą, kuris signalą vėl paverčia analoginiu, kad būtų rodomas. Šis rinkinys skirtas analoginio stebėjimo ir vaizdo sienų sistemoms, leidžiantis perduoti aukštos kokybės AV signalus dideliais atstumais ir integruoti su esamais iškabų ar senesniais įrenginiais. Kompaktiški matmenys ir mažas energijos suvartojimas palengvina montavimą į stovą ar lauko sąrankas.

Privalumai

Rinkinys palaiko tolimą perdavimą iki 20 km ir yra suderinamas su įprastais skaidulos bangos ilgiais (1470–1610 nm ir 1310 nm). Jame naudojamos FC skaidulos jungtys, užtikrinančios patikimus fizinius ryšius, kompaktiškas korpusas (70 mm × 25 mm × 90 mm) ir mažas energijos suvartojimas (12 W). Įrenginys išsaugo analoginio vaizdo kokybę ir praplečia signalo pasiekiamumą už standartinių varinių kabelių ribų.

Tinka

• Analoginės vaizdo stebėjimo kamerų jungtys
• Vaizdo sienų ir iškabų sistemos, kurioms reikia ilgų nuotolių jungčių
• Senesnių analoginių AV įrenginių atnaujinimas į šviesolaidines sistemas

Pagrindinės specifikacijos

• Modelis: AVF-1101 (LevelOne)
• Perdavimo atstumas: iki 20 km
• Palaikomi skaidulos bangos ilgiai: 1470–1610 nm ir 1310 nm
• Jungties tipas: FC skaidulos jungtys
• Matmenys: 70 mm × 25 mm × 90 mm
• Energijos suvartojimas: 12 W
• Spalva: juoda
• Svoris: 0,46 kg
• EAN: 4015867206690

Kaip naudoti

Prijunkite sudėtinio vaizdo šaltinį prie siųstuvo BNC įvesties ir prijunkite šviesolaidinį kabelį naudodami FC jungtį. Maitinkite siųstuvą komplekte esančiu adapteriu ir užtikrinkite, kad imtuvo įrenginys būtų prijungtas prie tos pačios šviesolaidžio linijos nuotoliniame gale. Imtuve prijunkite BNC išvestį prie monitoriaus ar įrašymo įrenginio. Patikrinkite linijos tęstinumą ir patvirtinkite vaizdo išvestį ekrane. Montuojant kelias linijas, pažymėkite skaidulų galus ir išbandykite kiekvieną liniją atskirai prieš galutinį tvirtinimą.

Rekomendacijos

Įrenkite įrenginius sausoje, vėdinamoje vietoje ir naudokite vienmodę skaidulą, suderinamą su įrenginio bangos ilgiais. Laikykite skaidulų jungtis švarias ir apsaugotas; kai neprijungta, naudokite dulkių gaubtelius. Siekiant optimalaus veikimo, po įrengimo išbandykite šviesolaidinę liniją ir venkite staigių lenkimų ar įtempimo ant skaidulos kabelio.
