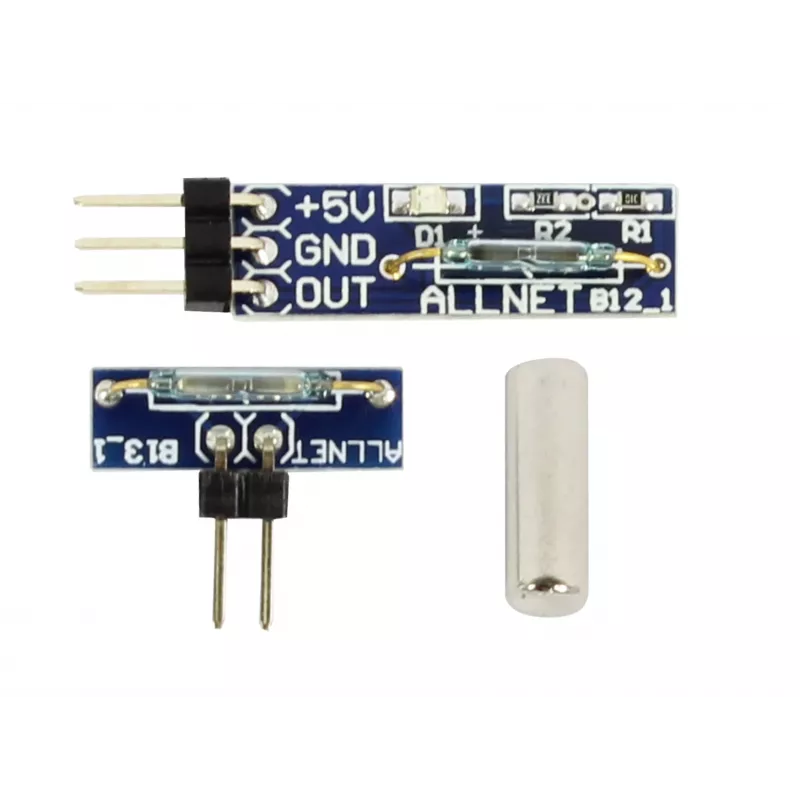

ALLNET 4duino Reed Contact (4duino_B12 B13)

ALLNET 4duino Reed Contact (4duino_B12 B13) yra magnetinio jungiklio jutiklio modulis, skirtas naudoti su ALLNET 4duino ir Arduino mikrovaldikliais. Jis aptinka magnetinio lauko buvimą ir išveda skaitmeninį signalą, todėl idealiai tinka artumo jutimui, durų/langų kontaktų stebėjimui ir automatikos projektams.

Privalumai

Šis reed kontaktų modulis užtikrina patikimą magnetinio lauko aptikimą su greitu atsako laiku. Jame yra indikatorinis LED, rodantis trigerio būseną, normaliai atidaryta perjungimo būsena ir mažas srovės suvartojimas. Kompaktiškas PCB dizainas su tvirtinimo angomis leidžia lengvai integruoti į įvairius projektus.

Tinka

• Magnetinio lauko aptikimui ir artumo jutimui
• Durų ir langų kontaktų stebėjimui
• Automatikos ir apsaugos sistemoms
• Švietimo ir mėgėjų elektronikos projektams

Pagrindinės specifikacijos

• Jutiklio tipas: Reed Contact (magnetinis jungiklis)
• Modulio identifikatorius: 4duino_B12 B13
• Išėjimo signalas: Skaitmeninis (Aukštas/Žemas)
• Darbinė įtampa: 3.3V - 5V DC
• Sąsaja: 3 kontaktų jungtis (VCC, GND, SIG)
• Perjungimo būsena: Normaliai atidaryta (NO)
• Trigeriavimo metodas: Magnetinis laukas
• Indikatorinis LED: Taip (trigerio būsenai)
• Suderinamumas: ALLNET 4duino, Arduino mikrovaldikliai
• Tvirtinimas: PCB su tvirtinimo angomis
• Srovės suvartojimas: Mažas
• Atsako laikas: Greitas
• Medžiaga: FR-4 PCB, elektroniniai komponentai

Rekomendacijos

Geriausiems rezultatams naudokite magnetą jungikliui suveikti. Užtikrinkite tinkamą prijungimą prie VCC, GND ir SIG kontaktų. Tinka žemos įtampos nuolatinės srovės programoms.
