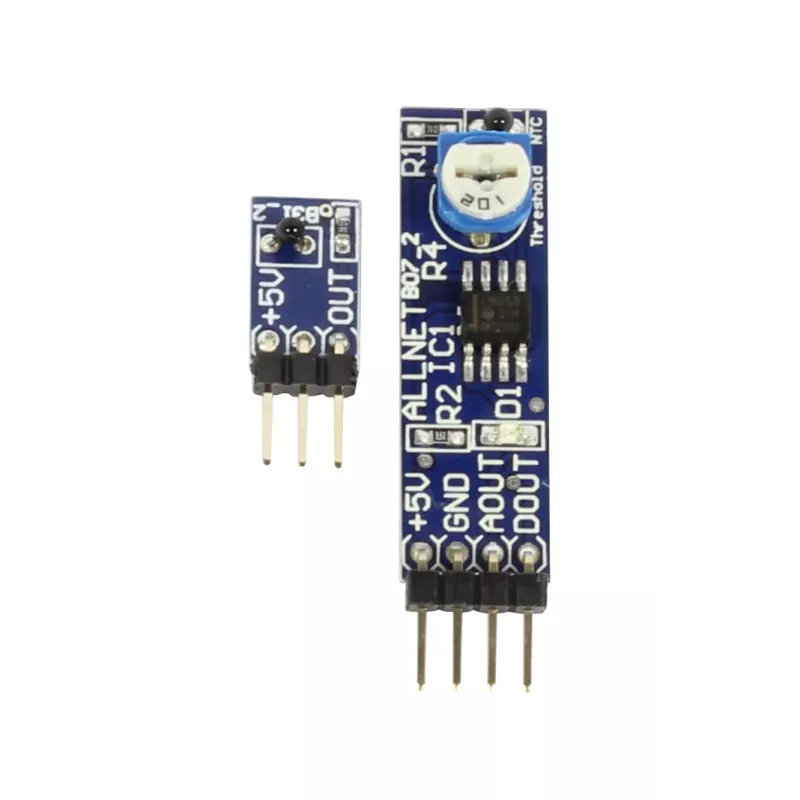

ALLNET 4duino NTC 10k Threshold TTL Temperature Sensor Module

ALLNET 4duino NTC 10k Threshold TTL yra kompaktiškas temperatūros jutiklio modulis, skirtas mikrovaldiklių projektams. Jame naudojamas NTC termistorius, kurio varža 10 kOhm esant 25°C, ir jis suteikia skaitmeninį TTL išėjimą, kai temperatūra viršija vartotojo nustatytą slenkstį. Idealiai tinka „pasidaryk pats“ termostatams, aplinkos stebėjimui ir temperatūros valdymo sistemoms.

Privalumai

Lengvai integruojamas su Arduino, Raspberry Pi, ESP32 ir kitais mikrovaldikliais. Įmontuotas potenciometras leidžia tiksliai reguliuoti slenkstį. Įmontuotas LED indikatorius greitai vizualiai parodo būseną. Mažas energijos suvartojimas tinka baterijomis maitinamiems įrenginiams.

Tinka

• Temperatūros stebėjimo ir valdymo projektams
• „Pasidaryk pats“ termostatams ir ŠVOK sistemoms
• Aplinkos jutimui su mikrovaldikliais
• Švietimo elektronikai ir prototipų kūrimui

Pagrindinės specifikacijos

• Jutiklio tipas: NTC termistorius
• Termistoriaus varža: 10 kOhm (esant 25°C)
• Išėjimo tipas: Skaitmeninis (slenkstinis)
• Išėjimo signalo lygis: TTL (0V / VCC)
• Darbinė įtampa: 3,3V - 5V DC
• Slenksčio reguliavimas: Įmontuotas potenciometras
• Lyginimo IC: LM393 (arba suderinamas)
• Indikatorinis LED: Taip (slenksčio būsenai)
• Sąsajos kaiščiai: 3 kontaktų antraštė (VCC, GND, DOUT)
• Temperatūros matavimo diapazonas: -30°C iki +100°C (tipinis)
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, mikrovaldikliai
• Paskirtis: Temperatūros stebėjimas, „pasidaryk pats“ termostatas, aplinkos jutimas
• Modulio funkcija: Temperatūros slenksčio jungiklis
• Jutiklio prijungimas: 2 kontaktų antraštė išoriniam NTC zondui
• Srovės suvartojimas: Mažas (mA diapazone)

Rekomendacijos

Geriausiems rezultatams naudokite su stabilia 3,3V arba 5V maitinimo įtampa. Atsargiai reguliuokite slenksčio potenciometrą stebėdami išėjimą. Tinka naudoti patalpose; venkite ekstremalių temperatūrų, viršijančių nurodytą diapazoną.
