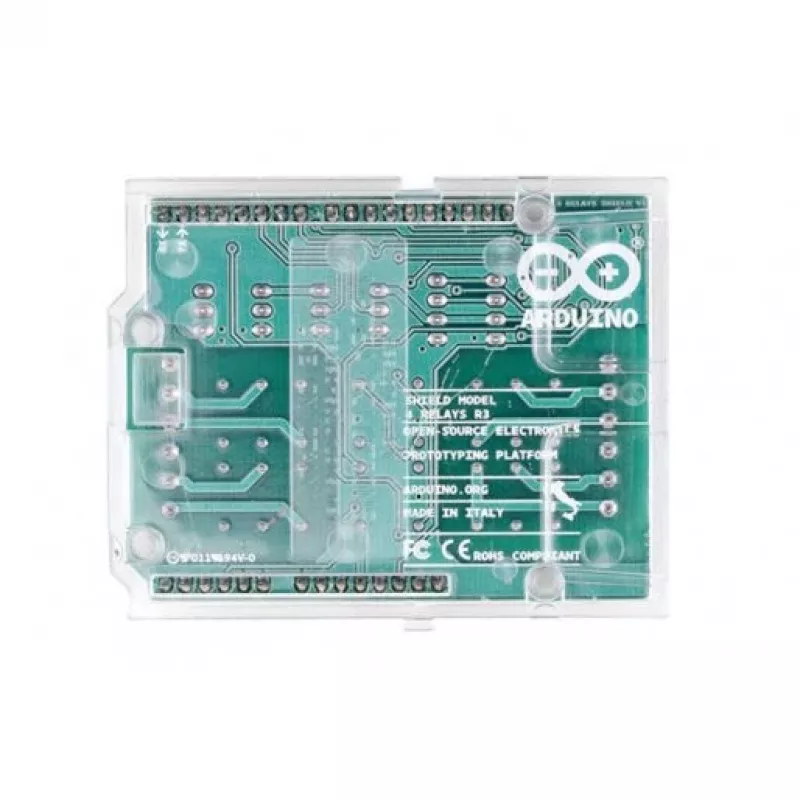

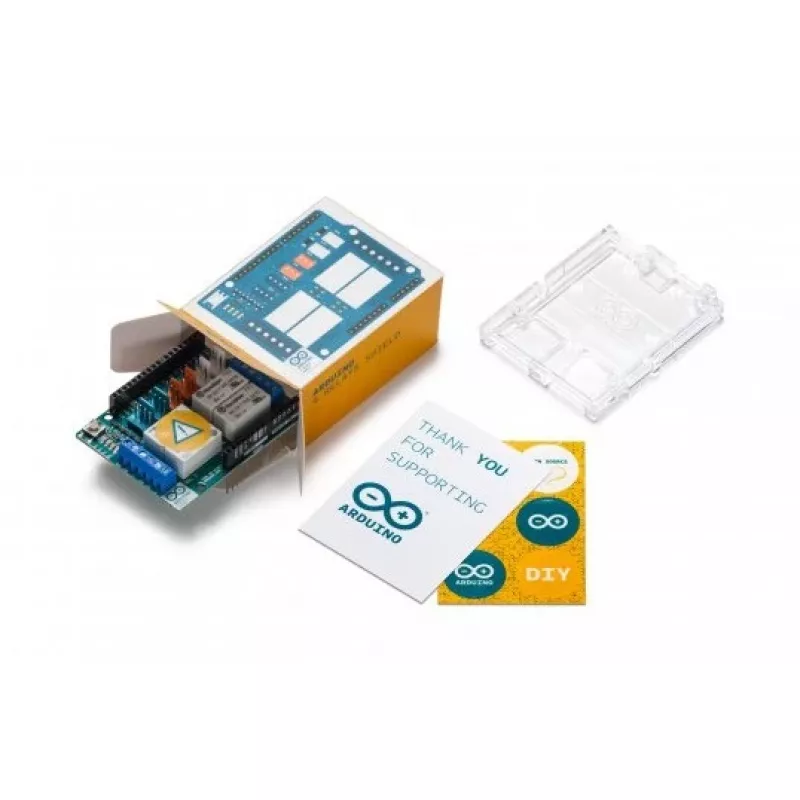

Arduino 4 relių skydas Arduino A000110

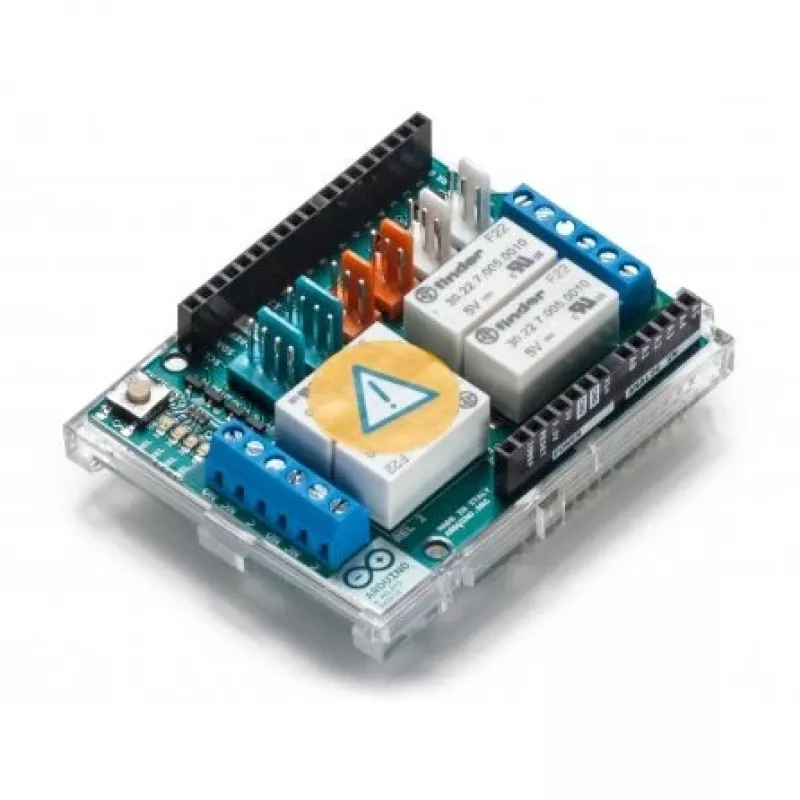

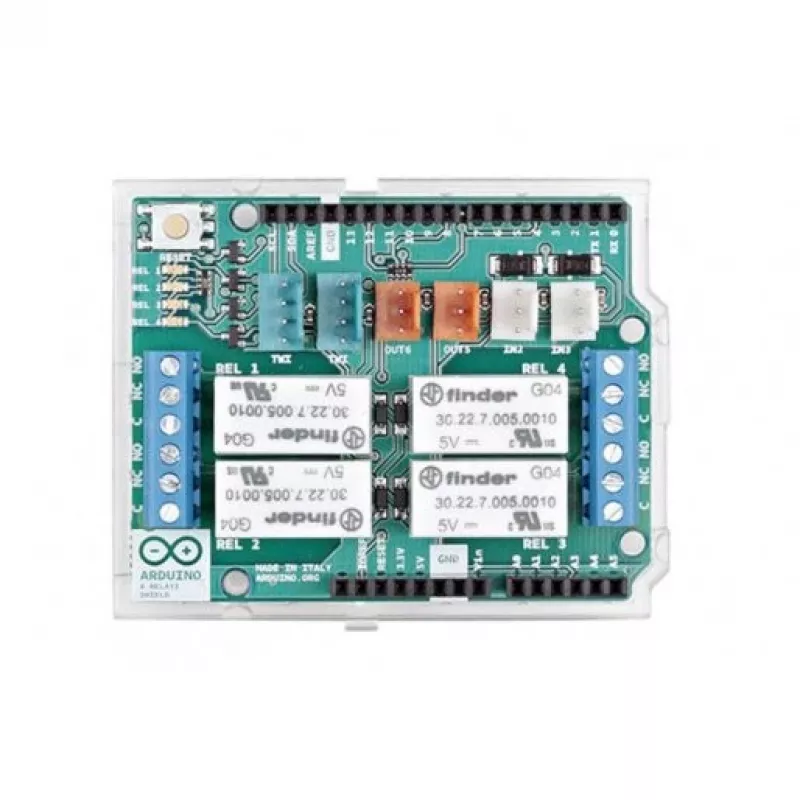

„Arduino 4 relių skydas“ (A000110) yra įdedamas išplėtimo modulis, suderinamas su „Arduino“ pagrindinėmis plokštėmis, leidžiantis valdyti didesnės galios apkrovas, kurių negalima tiesiogiai valdyti iš „Arduino“ skaitmeninių kontaktų. Skyde yra keturios mechaninės SPDT relės (kiekviena su NO ir NC kontaktais) ir būsenos šviesos diodai kiekvienam kanalui. Jis turi CE ir FC sertifikatus, jo matmenys yra 53 mm × 68,5 mm, o svoris – apie 44 g, todėl jis puikiai tinka kompaktiškiems automatikos ir valdymo projektams.

Privalumai

Skydas suteikia keturias nepriklausomas reles vienoje plokštėje, leidžiančias vienu metu valdyti kelis įrenginius. Kiekviena relė turi tiek normaliai atvirus (NO), tiek normaliai uždarytus (NC) kontaktus, kad laidų prijungimas būtų lankstus. Integruoti šviesos diodai iš karto rodo relių būsenas, o plokštė sukurta patogiam sudėjimui ant suderinamų „Arduino“ plokščių. Kompaktiški matmenys ir nedidelis svoris palengvina integravimą į prototipus ir nuolatines instaliacijas.

Tinka

• Namų automatikai – šviesų, ventiliatorių ir prietaisų perjungimui
• Pramoniniam valdymui – variklių, vožtuvų ir pavarų valdymui (neviršijant relių nominalių parametrų)
• Prototipų kūrimui ir mokymo projektams, kuriems reikia valdyti tinklo ar didelės srovės apkrovas

Pagrindinės specifikacijos

• Modelis: Arduino 4 relių skydas A000110
• Relės: 4 × SPDT (NO ir NC kontaktai)
• Sertifikatai: CE, FC
• Matmenys: 53 mm (plotis) × 68,5 mm (ilgis)
• Svoris: 44 g (apytiksliai)
• Suderinamumas: sukurtas prijungti prie „Arduino“ pagrindinių plokščių
• Indikatoriai: 4 būsenos šviesos diodai (po vieną kiekvienai relei)

Kaip naudoti

Uždėkite skydą ant suderinamos „Arduino“ pagrindinės plokštės, sulygiuodami kaiščių jungtis ir švelniai spausdami, kol jis tvirtai įsistatys. Prijunkite įrenginį (-ius) prie relių gnybtų, naudodami tinkamus laidus, atitinkančius perjungiamą įtampą ir srovę. Naudokite „Arduino“ skaitmeninius išėjimo kontaktus relių valdymo įėjimams valdyti pagal plokštės kontaktų schemą; ieškokite oficialioje „Arduino“ dokumentacijoje pavyzdinių programų ir laidų prijungimo schemų. Įsitikinkite, kad išorinės apkrovos neviršija relių kontaktų nominalių parametrų, ir, jei to reikalauja jūsų grandinė, nustatykite bendrą įžeminimą.
